Bedienungsanleitung für Artika 18VAN-ADC-BL LED-Wandleuchte
Erfahren Sie, wie Sie die Artika 18VAN-ADC-BL LED-Wandleuchte sicher installieren und bedienen. Diese Anleitung enthält Schritte zur Montage, zum elektrischen Anschluss und zur Einstellung der Farbtemperatur.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Artika 18VAN-ADC-BL ist eine LED-Wandleuchte mit einstellbarer Farbtemperatur (3000K, 4000K, 5000K). Die Installation erfordert das Ausschalten des Stroms, die Montage der Halterung, den Anschluss der Kabel (Schwarz/L, Weiß/N, Erde) und die Befestigung der Leuchte. S. 1, 3, 6, 8
Wichtigste Schritte
- Installation der Leuchte S. 3, 5, 6, 7
- Einstellen der Farbtemperatur S. 8
Erste Inbetriebnahme
- Vor der ersten Inbetriebnahme die Farbtemperatur am Schalter an der Leuchte wählen. S. 8
Probleme und Lösungen
Lichtprobleme bei Verwendung eines Dimmers
Stellen Sie sicher, dass der Dimmer LED-kompatibel ist.
S. 4Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Farbtemperatur | 3000K, 4000K, 5000K | Einstellbare Farbtemperatur | S. 8 |
Wo es im PDF steht
- Lieferumfang S. 2
- Installation S. 3, 5, 6, 7
- Sicherheit S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Bedienung der Artika Adeline LED-Wandleuchte. Das Produkt ist ausschließlich für den Innen- und Wohnbereich bestimmt. Vor der Installation muss der Strom am Sicherungskasten abgeschaltet werden. Es wird empfohlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen.
Lieferumfang
- Montagehalterung
- Schrauben für Anschlussdose
- Kabelverbinder
- Schrauben für die Abdeckung
- LED-Wandleuchte
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten die Hauptstromversorgung am Sicherungskasten aus.
- Nicht im Freien verwenden.
- Bei Verwendung eines Dimmers muss dieser mit LED-Leuchten kompatibel sein.
- Die Nichtbeachtung der Installations- oder Bedienungsanweisungen führt zum Erlöschen der Garantie.

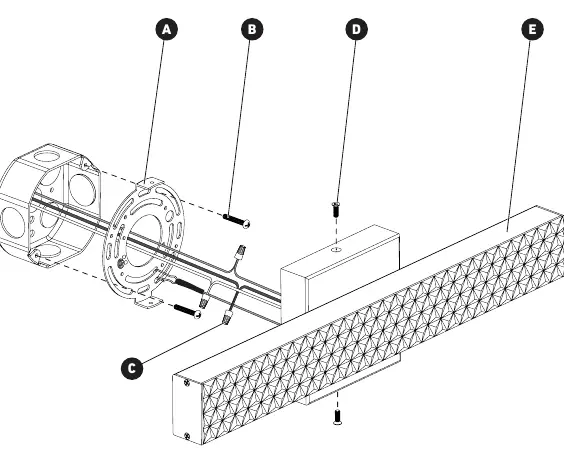

Installation
Montage der Halterung
Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben an der Anschlussdose.
Elektrischer Anschluss
Verbinden Sie die Kabel der Leuchte mit den entsprechenden Kabeln der Hausinstallation unter Verwendung der mitgelieferten Kabelverbinder:
- Schwarzes Kabel (L) an das stromführende Kabel.
- Weißes Kabel (N) an das Neutralleiterkabel.
- Erdungskabel (GND) an das Erdungskabel.
Montage der Leuchte
Setzen Sie die Leuchte auf die Montagehalterung und befestigen Sie diese mit den Abdeckschrauben.

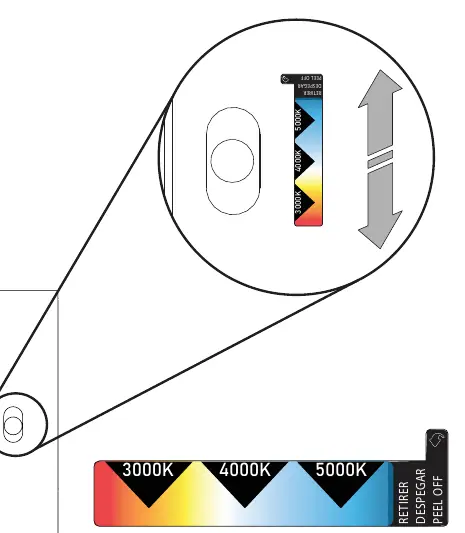

Einstellung der Farbtemperatur
Die Leuchte verfügt über die "Selectable White Technology". Sie können die Farbtemperatur direkt an der Leuchte zwischen 3000K, 4000K und 5000K einstellen.
Kundendienst
Bei Fragen oder Problemen können Sie den Kundendienst von Artika For Living Inc. kontaktieren. Telefon: 1-866-661-9606, E-Mail: [email protected]. Die Geschäftszeiten sind Montag bis Freitag von 9 bis 17 Uhr EST.
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Licht flackert oder funktioniert nicht korrekt
Überprüfen Sie, ob der verwendete Dimmer mit LED-Leuchten kompatibel ist.
Installation nicht möglich
Stellen Sie sicher, dass die Installation gemäß den örtlichen Bauvorschriften erfolgt und ziehen Sie ggf. einen zertifizierten Elektriker hinzu.
Vor der Verwendung
- Schalten Sie die Stromzufuhr am Sicherungskasten aus.
- Stellen Sie sicher, dass ein Schraubendreher vorhanden ist.
- Prüfen Sie, ob alle im Lieferumfang enthaltenen Teile vorhanden sind.
- Stellen Sie sicher, dass der Montageort für eine Wandleuchte geeignet ist.
Technische Daten in der Praxis
- Selectable White Technology
- Ermöglicht die manuelle Auswahl der Farbtemperatur (3000K, 4000K oder 5000K) direkt am Gerät.
Abbildungen und Diagramme
- Die Anleitung enthält ein detailliertes Diagramm für den elektrischen Anschluss, das die Verbindung von schwarzem (L), weißem (N) und Erdungskabel (GND) zeigt.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nur für den Wohnbereich geeignet.
- Dimmer muss LED-kompatibel sein.
