Beleuchtung / Leuchten
Installationsanleitung für Artika 15FM-RAY-MT10TE10-J LED-Deckenleuchte
Erfahren Sie, wie Sie die Artika 15FM-RAY-MT10TE10-J LED-Deckenleuchte sicher installieren, anschließen und die Farbtemperatur einstellen. Vollständige Anleitung inklusive Sicherheitshinweisen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Artika 15FM-RAY-MT10TE10-J ist eine LED-Deckenleuchte für den Innenbereich mit einstellbarer Farbtemperatur (2700K-5000K). Die Installation erfordert das Abschalten des Stroms, die Verkabelung gemäß den Standardfarben (L, N, G) und die Montage an einer Deckenanschlussdose. S. 1, 4, 6, 8
Wichtigste Schritte
- Strom am Sicherungskasten ausschalten S. 4
- Farbtemperatur einstellen S. 8
Erste Inbetriebnahme
- Stellen Sie die gewünschte Farbtemperatur über den Schalter an der Leuchte ein, bevor Sie diese endgültig montieren. S. 8
Wartung und Reset
- Keine spezielle Wartung erforderlich. Zur Reinigung keine scheuernden Mittel oder Lösungsmittel verwenden. S. 4, 15
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Farbtemperatur | 2700K - 5000K | Einstellbare Farbtemperatur (Selectable White Technology) | S. 8 |
Wo es im PDF steht
- Lieferumfang S. 2
- Installationsschritte S. 3, 5, 6, 7
- Farbeinstellung S. 8
- Garantie S. 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanleitung für die Artika LED-Deckenleuchte (Modell 15FM-RAY-MT10TE10-J). Die Leuchte ist ausschließlich für den Innenbereich und die Wohnnutzung bestimmt. Bei Verwendung eines Dimmers muss dieser zwingend mit LED-Leuchten kompatibel sein. Die Installation sollte idealerweise durch einen zertifizierten Elektriker erfolgen.

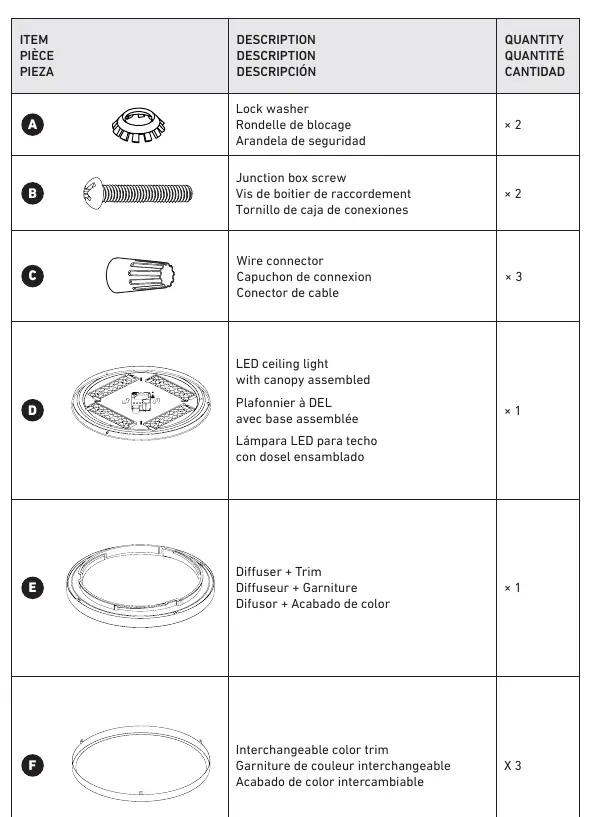

Lieferumfang
Stellen Sie vor der Installation sicher, dass alle Teile vorhanden sind:
- LED-Deckenleuchte mit vormontiertem Baldachin
- Diffusor mit Zierring
- Austauschbare Zierringe (3 Stück)
- Befestigungsmaterial: Sicherungsscheiben, Schrauben für die Anschlussdose, Drahtverbinder
Installation der Leuchte
Sicherheitshinweis: Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten ab, um das Risiko eines Stromschlags zu vermeiden.
- Vorbereitung: Befestigen Sie die Montagehalterung an der Anschlussdose unter Verwendung der mitgelieferten Schrauben und Sicherungsscheiben.
- Verkabelung: Verbinden Sie die Kabel der Leuchte mit den entsprechenden Kabeln der Hausinstallation unter Verwendung der Drahtverbinder:
- Schwarzes Kabel (L) an das stromführende Kabel.
- Weißes Kabel (N) an das neutrale Kabel.
- Erdungskabel (G) an das Erdungskabel der Hausinstallation.
- Montage: Setzen Sie die Leuchte auf die Halterung und befestigen Sie diese sicher.

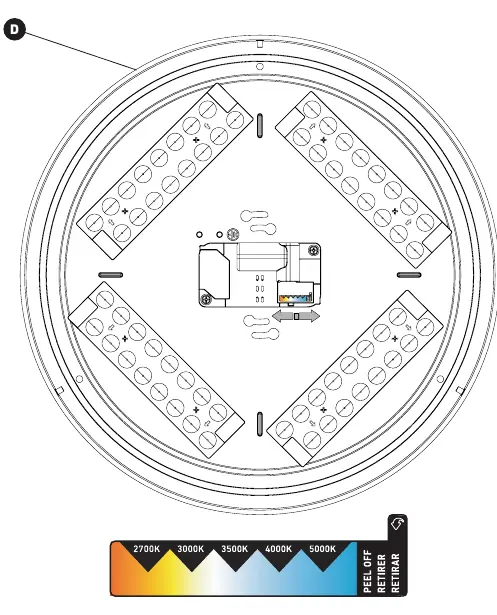

Einstellung der Farbtemperatur
Die Leuchte verfügt über eine "Selectable White Technology". Auf der Rückseite der Leuchte befindet sich ein Schalter, mit dem Sie die gewünschte Farbtemperatur zwischen 2700K (warmweiß) und 5000K (tageslichtweiß) wählen können. Stellen Sie diese vor der endgültigen Montage ein.

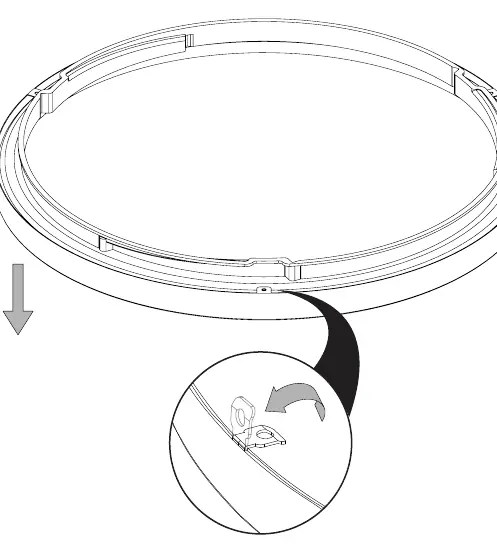

Montage der Zierringe
Die Leuchte wird mit austauschbaren Zierringen geliefert. Diese können einfach auf den Diffusor aufgesetzt und durch die vorgesehenen Laschen am Gehäuse fixiert werden.
Wartung und Pflege
Verwenden Sie zur Reinigung keine scheuernden Reinigungsmittel, Alkohol oder organische Lösungsmittel, da diese die Oberfläche beschädigen können. Die Leuchte ist wartungsfrei; bei Beschädigungen am externen Kabel muss dieses durch den Hersteller oder einen qualifizierten Fachmann ersetzt werden.
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Flackern oder Fehlfunktion bei Verwendung eines Dimmers
Stellen Sie sicher, dass der verwendete Dimmer explizit für LED-Leuchten kompatibel ist.
Stromschlaggefahr während der Installation
Schalten Sie vor Beginn der Arbeiten den Stromkreis am Sicherungskasten vollständig ab.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Prüfen, ob ein LED-kompatibler Dimmer vorhanden ist
- Schraubendreher für die Montage bereitlegen
- Gewünschte Farbtemperatur am Schalter der Leuchte einstellen
Technische Daten in der Praxis
- Selectable White Technology
- Ermöglicht die Wahl der Farbtemperatur zwischen 2700K, 3000K, 3500K, 4000K und 5000K.
Abbildungen und Diagramme

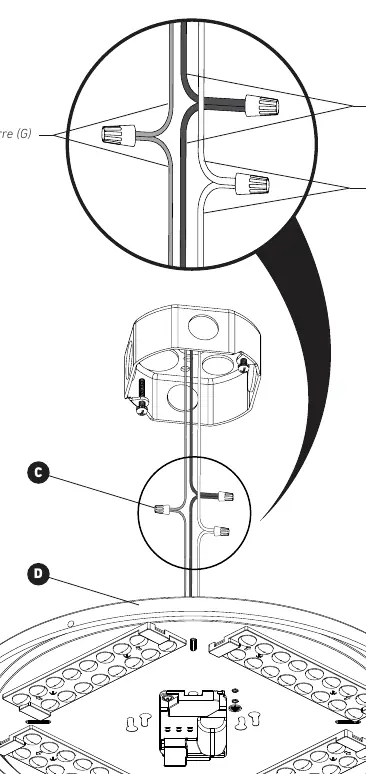

- Das Verkabelungsdiagramm zeigt die Verbindung von Schwarz (L), Weiß (N) und Erdung (G) mittels Drahtverbindern.
- Die Installationsschritte zeigen die Montage der Halterung an der Deckenanschlussdose.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nur für die Wohnnutzung bestimmt.
- Dimmer muss LED-kompatibel sein.
