Bedienungsanleitung für Artika Kalio18 LED-Wandleuchte 18SCO-KA-BL1710V-JA
Erfahren Sie, wie Sie die Artika Kalio18 LED-Wandleuchte (18SCO-KA-BL1710V-JA) sicher installieren und anschließen. Diese Anleitung enthält Montageschritte, Schaltpläne und wichtige Sicherheitshinweise für eine korrekte Montage.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Artika Kalio18 LED-Wandleuchte muss gemäß den örtlichen Bauvorschriften installiert werden. Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten ab. S. 4
Wichtigste Schritte
- Strom am Sicherungskasten ausschalten S. 4
- Montage der Halterung an der Anschlussdose S. 5
- Verkabelung der Leuchte S. 6
Probleme und Lösungen
Leuchte funktioniert nicht
Überprüfen Sie die Stromzufuhr und die Kabelverbindungen.
S. 4Wo es im PDF steht
- Lieferumfang S. 2
- Installationsschritte S. 3, 5, 6, 7
- Sicherheitshinweise S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Artika Kalio18 LED-Wandleuchte. Das Produkt ist ausschließlich für den Innenbereich und den privaten Wohngebrauch bestimmt. Es wird dringend empfohlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen, um die Einhaltung der örtlichen Bau- und Elektrovorschriften zu gewährleisten. Vor Beginn jeglicher Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden.

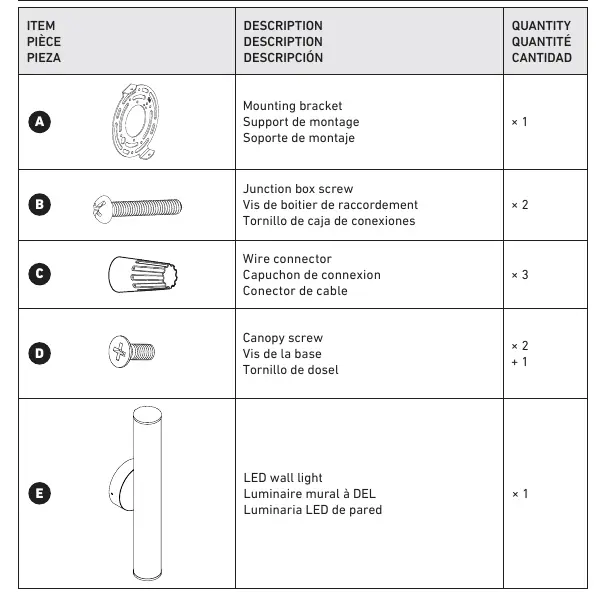

Lieferumfang
- Montagehalterung (A)
- Schrauben für Anschlussdose (B)
- Drahtverbinder (C)
- Schrauben für die Abdeckung (D)
- LED-Wandleuchte (E)
Schritt-für-Schritt-Installation
1. Montage der Halterung
Befestigen Sie die Montagehalterung (A) mit den mitgelieferten Schrauben (B) an der Anschlussdose. Stellen Sie sicher, dass die Halterung fest sitzt.
2. Verkabelung
Verbinden Sie die Kabel der Leuchte mit den entsprechenden Kabeln der Anschlussdose unter Verwendung der Drahtverbinder (C):
- Schwarzes Kabel (L) an das stromführende Kabel.
- Weißes Kabel (N) an das neutrale Kabel.
- Erdungskabel (GND) an das Erdungskabel der Hausinstallation.
3. Montage der Leuchte
Setzen Sie die Leuchte (E) auf die Montagehalterung und befestigen Sie diese mit den Abdeckschrauben (D).
Sicherheitshinweise
Warnung: Stromschlaggefahr. Schalten Sie den Hauptstrom am Sicherungskasten aus, bevor Sie mit der Installation oder Wartung beginnen. Das Nichtbeachten dieser Anweisungen kann zum Erlöschen der Garantie führen und stellt ein Sicherheitsrisiko dar.
Garantie und Kontakt
Artika For Living Inc. bietet eine fünfjährige beschränkte Garantie auf Herstellungsfehler bei privater Nutzung. Für Supportanfragen oder Garantieansprüche besuchen Sie www.artika.com oder kontaktieren Sie den Kundendienst unter 1-866-661-9606.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob der Stromkreis am Sicherungskasten eingeschaltet ist und ob die Kabelverbindungen korrekt und fest sitzen.
Unsicherheit bei der Installation
Es wird empfohlen, die Leuchte von einem zertifizierten Elektriker installieren zu lassen, um Sicherheitsrisiken zu vermeiden.
Vor der Verwendung
- Schalten Sie den Strom am Sicherungskasten aus.
- Stellen Sie sicher, dass alle benötigten Teile (Halterung, Schrauben, Verbinder) vorhanden sind.
- Verwenden Sie einen geeigneten Schraubendreher.
- Prüfen Sie, ob die Anschlussdose für die Montage geeignet ist.
Technische Daten in der Praxis
- Residential use only
- Das Produkt ist nur für den privaten Wohnbereich bestimmt, nicht für gewerbliche Anwendungen.
Abbildungen und Diagramme

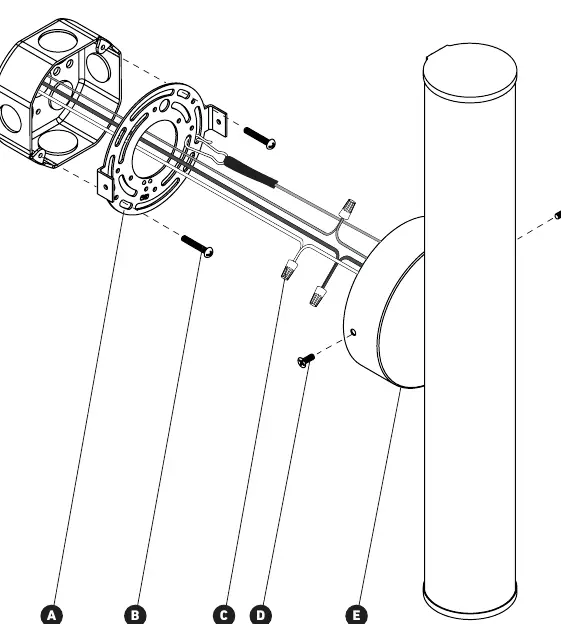

- Die Anleitung enthält eine Explosionszeichnung, die zeigt, wie die Montagehalterung an der Anschlussdose befestigt wird.

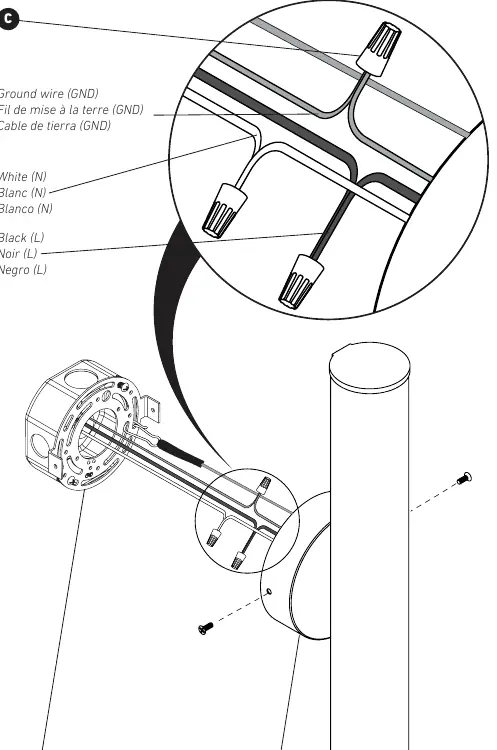

- Ein detaillierter Schaltplan illustriert die korrekte Verbindung der Phasen-, Neutral- und Erdungskabel.
Modellkompatibilität
- Nur für den Einsatz in den USA und Kanada gemäß den örtlichen Bauvorschriften.
