Bedienungsanleitung für Amaran 100x LED-Leuchte
Erfahren Sie, wie Sie die Amaran 100x LED-Leuchte einrichten, bedienen und steuern. Diese Anleitung enthält Details zur Montage, Bluetooth-Kopplung, Farbtemperatur-Einstellung und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Amaran 100x ist eine leistungsstarke LED-Leuchte für die Fotografie. Vor der Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu beachten: Berühren Sie niemals die LED-Lichtquelle, da diese heiß werden kann. Betreiben Sie das Gerät nur an einer geerdeten Steckdose und entfernen Sie vor dem Einschalten immer die Schutzkappe. Blockieren Sie nicht die Lüftungsschlitze.

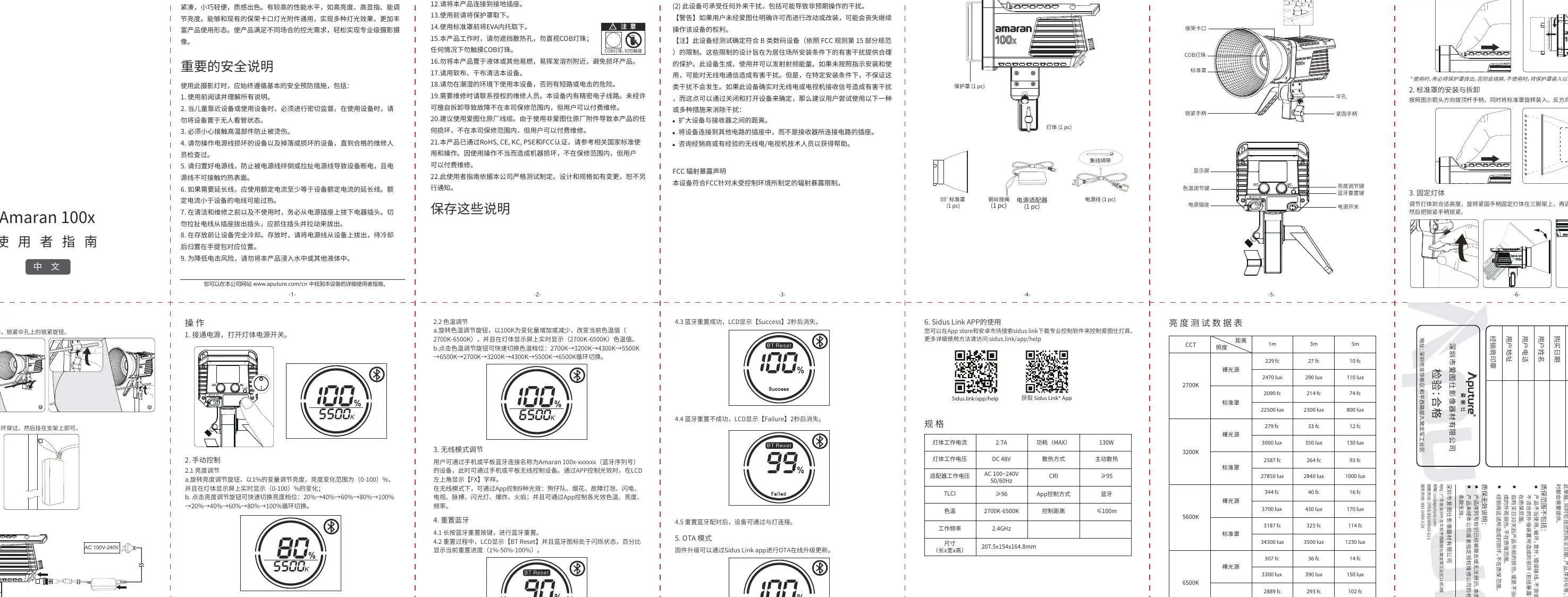

Produktübersicht
Die Leuchte verfügt über einen Bowens-Mount-Anschluss für Lichtformer, ein OLED-Display zur Statusanzeige sowie dedizierte Drehregler für Helligkeit (INT) und Farbtemperatur (CCT). Die Stromversorgung erfolgt über das mitgelieferte Netzteil.
Installation

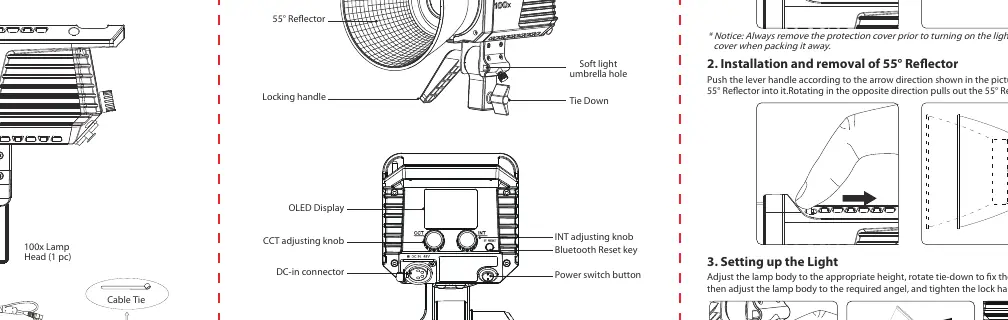

Schutzkappe und Reflektor: Drücken Sie den Entriegelungshebel am Bowens-Mount, um die Schutzkappe zu entfernen oder den 55°-Reflektor anzubringen. Drehen Sie den Reflektor in die Verriegelungsposition.
Stativmontage: Setzen Sie die Leuchte auf ein Stativ, richten Sie sie aus und ziehen Sie den Feststellgriff (Tie-Down) sowie den Neigungsgriff fest.
Bedienung

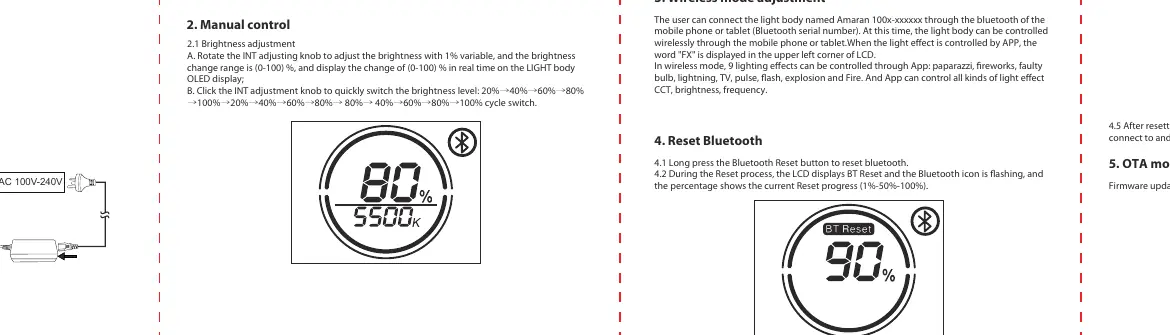

Manuelle Steuerung:
- Helligkeit (INT): Drehen Sie den INT-Regler, um die Helligkeit in 1%-Schritten (0-100%) anzupassen. Ein Klick auf den Regler schaltet schnell zwischen vordefinierten Stufen (20%, 40%, 60%, 80%, 100%) um.
- Farbtemperatur (CCT): Drehen Sie den CCT-Regler, um die Farbtemperatur zwischen 2700K und 6500K in 100K-Schritten zu ändern. Ein Klick schaltet durch die Stufen 2700K, 3200K, 4300K, 5500K und 6500K.
Drahtlose Steuerung
Die Leuchte kann über die Sidus Link App gesteuert werden. Um die Bluetooth-Verbindung zurückzusetzen, halten Sie die Bluetooth-Reset-Taste gedrückt, bis das Display 'BT Reset' anzeigt. Nach erfolgreichem Reset erscheint 'Success'. Laden Sie die Sidus Link App aus dem App Store oder Google Play Store herunter, um auf erweiterte Funktionen und Lichteffekte zuzugreifen.

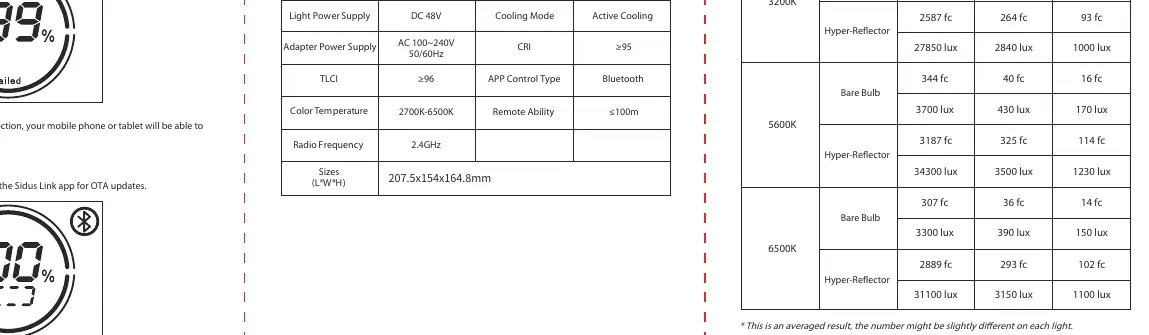

Technische Daten
Die Leuchte hat eine maximale Leistungsaufnahme von 130W und arbeitet mit einer Eingangsspannung von 100-240V AC. Die Farbtemperatur ist von 2700K bis 6500K einstellbar. Das Gerät verfügt über eine aktive Kühlung.
Praktische Hilfe
Typische Probleme
Bluetooth-Verbindung fehlgeschlagen
Führen Sie einen Bluetooth-Reset durch, indem Sie die Reset-Taste gedrückt halten, bis 'BT Reset' auf dem Display erscheint.
Licht lässt sich nicht einschalten
Überprüfen Sie die Stromkabelverbindung und stellen Sie sicher, dass der Netzschalter auf 'Ein' steht.
Überhitzungsschutz
Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und die Leuchte in einer Umgebung mit ausreichender Luftzirkulation betrieben wird.
Vor der Verwendung
- Schutzkappe vor dem Einschalten entfernen.
- Sicherstellen, dass die Stromquelle 100-240V AC liefert.
- Prüfen, ob der Bowens-Mount-Reflektor korrekt eingerastet ist.
- Sidus Link App für erweiterte Funktionen herunterladen.
Technische Daten in der Praxis
- CCT (2700K-6500K)
- Einstellbare Farbtemperatur von warmweiß bis tageslichtweiß.
- CRI/TLCI ≥95/96
- Hohe Farbtreue für professionelle Video- und Fotoaufnahmen.
- Leistungsaufnahme 130W
- Maximale elektrische Leistungsaufnahme des Geräts.
Abbildungen und Diagramme
- Bowens Mount Release Latch: Entriegelungshebel zum Wechseln von Lichtformern.
- INT adjusting knob: Drehregler für Helligkeit.
- CCT adjusting knob: Drehregler für Farbtemperatur.
Modellkompatibilität
- Kompatibel mit Bowens-Mount-Lichtformern.
- Steuerung über Sidus Link App (iOS/Android).
