Bedienungsanleitung für Enermax PlatiGemini 1200W Netzteil
Erfahren Sie, wie Sie das Enermax PlatiGemini 1200W Netzteil sicher installieren, testen und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, Spezifikationen und Tipps zur Kabelverlegung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Enermax PlatiGemini 1200W Netzteil ist ein Hochleistungsprodukt. Bitte beachten Sie, dass die Garantie erlischt, wenn das Gehäuse ohne schriftliche Genehmigung von Enermax geöffnet oder modifiziert wird. Verwenden Sie ausschließlich die im Lieferumfang enthaltenen modularen Kabel, um Schäden an Ihrem System oder dem Netzteil durch falsche Pin-Belegung zu vermeiden.
Lieferumfang
- Netzteil (PSU)
- ATX Motherboard 24-Pin Kabel
- ATX12VO Motherboard 10-Pin Kabel
- CPU 4+4 Pin Kabel (2x)
- 12V-2x6 12+4 Pin Kabel
- PCIe 6+2 Pin Kabel (3x)
- SATA Kabel (2x)
- 4P Molex Kabel
- Montageschrauben
- Netzkabel
- Netzteil-Tester
Produktübersicht

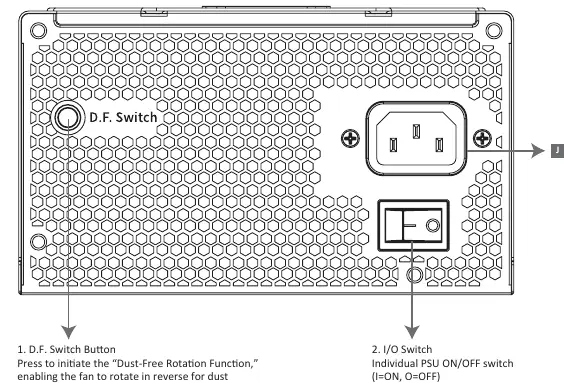

Das Netzteil verfügt über zwei Hauptschalter an der Rückseite:
- D.F. Switch Button: Aktiviert die "Dust-Free Rotation"-Funktion. Der Lüfter dreht sich kurzzeitig rückwärts, um Staub zu entfernen.
- I/O Switch: Hauptschalter zum Ein- und Ausschalten des Netzteils (I=AN, O=AUS).
Netzteil vor dem Einbau testen
Es wird empfohlen, das Netzteil vor dem Einbau in das PC-Gehäuse zu testen:
- Verbinden Sie das 18-Pin und 10-Pin Ende des Motherboard-Kabels mit dem Netzteil.
- Stecken Sie den 24-Pin Stecker in den mitgelieferten Tester.
- Schließen Sie das Netzkabel an und stellen Sie den I/O-Schalter auf "I".
- Der Lüfter sollte kurzzeitig zur Selbstreinigung drehen und dann stoppen, um die semi-lüfterlose Funktion zu aktivieren.

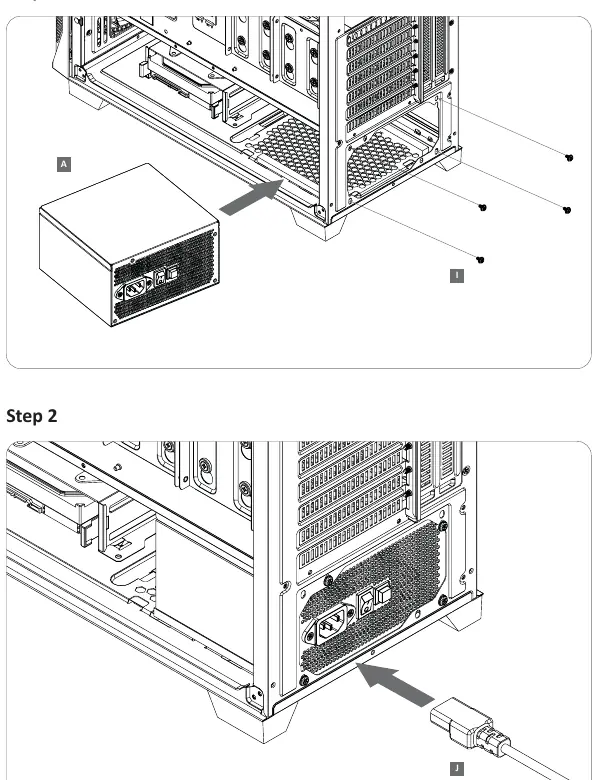

Installation
Befestigen Sie das Netzteil mit den mitgelieferten Schrauben im Gehäuse. Achten Sie beim Anschluss der Kabel auf die korrekte Ausrichtung der Stecker. Bei der Verwendung des 12V-2x6 Kabels ist ein Biegeradius von mindestens 35 mm von den Anschlüssen entfernt einzuhalten, um Kabelbrüche oder Kontaktprobleme zu vermeiden.
Technische Daten
- Modell: EGN1200P
- Leistung: 1200W
- Eingangsspannung: 100-240VAC, 50-60Hz
- Kühlung: 13,5 cm Dual-Ball Bearing Lüfter
- Betriebstemperatur: 0°C bis +50°C
Schutzfunktionen
Das Netzteil ist mit verschiedenen Schutzmechanismen ausgestattet, darunter OCP (Überstromschutz), OVP (Überspannungsschutz), UVP (Unterspannungsschutz), OPP (Überlastschutz), OTP (Übertemperaturschutz) und SCP (Kurzschlussschutz).
Praktische Hilfe
Typische Probleme
Netzteil startet nicht
Überprüfen Sie, ob die CPU-Anschlüsse korrekt mit dem Mainboard und dem Netzteil verbunden sind.
PC stürzt nach GPU-Einbau häufig ab
Das Netzteil könnte für die neue GPU unterdimensioniert sein. Prüfen Sie den Leistungsbedarf auf der Enermax-Website.
Lüfter dreht sich nach dem Einschalten nicht dauerhaft
Dies ist normal. Aufgrund der 'Dust-Free Rotation' und der semi-lüfterlosen Funktion stoppt der Lüfter nach einer kurzen Reinigungsphase.
Vor der Verwendung
- Testen Sie das Netzteil vor dem Einbau mit dem mitgelieferten Tester.
- Verwenden Sie nur die mitgelieferten modularen Kabel.
- Stellen Sie sicher, dass die GPU-Stromanschlüsse korrekt belegt sind.
- Prüfen Sie den Biegeradius des 12V-2x6 Kabels (mind. 35mm).
Technische Daten in der Praxis
- 13.5cm Dual-Ball Bearing Fan
- Lüftertyp, der für Langlebigkeit und Kühlung sorgt.
Abbildungen und Diagramme
- D.F. Switch: Taste zur Aktivierung der Staubentfernungsfunktion.

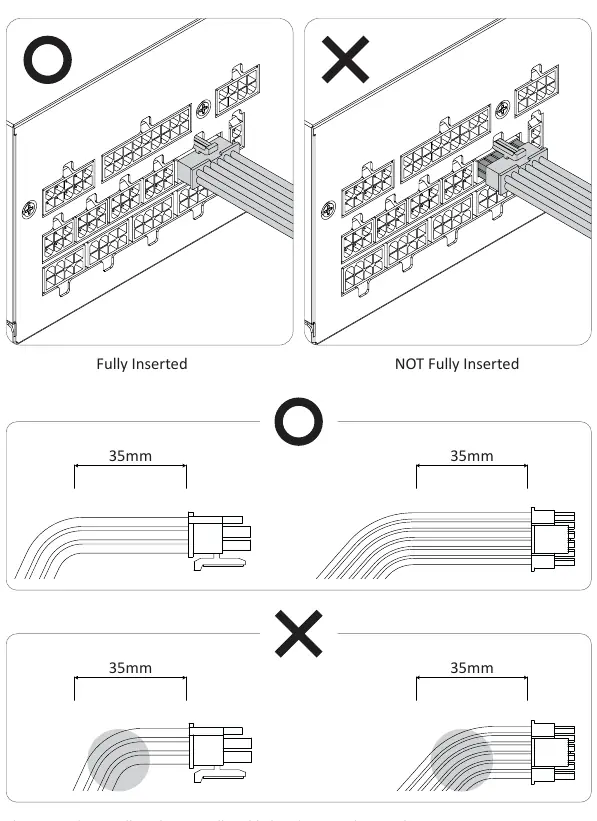

- 12V-2x6 Anschluss: Achten Sie auf vollständiges Einstecken und vermeiden Sie zu starkes Biegen direkt am Stecker.
Modellkompatibilität
- Geeignet für ATX3.1 und ATX12VO Mainboards.
