Installationsanleitung für Allen-Bradley FLEX I/O Netzteilmodule
Erfahren Sie, wie Sie die Allen-Bradley FLEX I/O Netzteilmodule (1794-PS13, 1794-PS3) sicher installieren, verkabeln und in Betrieb nehmen. Umfassender Leitfaden zu Montage, technischen Daten und Sicherheitshinweisen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die 1794-PS13 und 1794-PS3 Module sind FLEX I/O Netzteile, die 24V DC für Adapter bereitstellen. Die Installation erfolgt auf einer DIN-Schiene. S. 4, 5
Wichtigste Schritte
- Montage auf DIN-Schiene S. 5
- Verkabelung der AC-Eingänge S. 6
Probleme und Lösungen
Power-LED aus
Keine Stromversorgung oder Überlastschutz aktiv (Ausgangsspannung > 35V DC oder Überstrom).
S. 7Wartung und Reset
- Überlastschutz zurücksetzen S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Ausgangsspannung | 24V DC | Nominale Ausgangsspannung | S. 8 |
| Betriebstemperatur | 0-55 °C | Zulässiger Temperaturbereich | S. 3, 8 |
Wo es im PDF steht
- Installation S. 5
- Verkabelung S. 6
- Technische Daten S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Gerät ist für den Einsatz in industriellen Umgebungen mit Verschmutzungsgrad 2 und Überspannungskategorie II (gemäß IEC 60664-1) bei Höhen bis zu 2000 m vorgesehen. Es ist nicht für Wohnumgebungen geeignet. Das Gerät ist als offenes Gerät konzipiert und muss in einem geeigneten Gehäuse montiert werden, das Schutz vor Berührung spannungsführender Teile bietet und flammhemmende Eigenschaften aufweist.
Sicherheitshinweise:
- Das Gerät ist empfindlich gegenüber elektrostatischer Entladung (ESD). Verwenden Sie ein Erdungsarmband und berühren Sie keine Bauteile.
- Das Gerät muss über die DIN-Schiene geerdet werden. Verwenden Sie eine verzinkte, chromatisierte Stahl-DIN-Schiene.
- Trennen oder verbinden Sie das Modul niemals, während die Stromversorgung eingeschaltet ist (kein "Removal and Insertion Under Power").
- Verwenden Sie nur ein weiches, trockenes, antistatisches Tuch zur Reinigung.

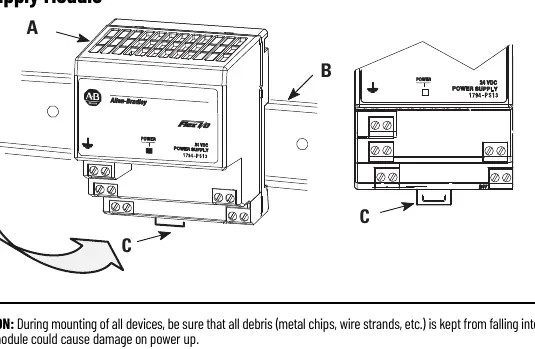

Montage auf DIN-Schiene
- Haken Sie die Lippe an der Rückseite des Netzteils oben in die DIN-Schiene ein und drehen Sie das Modul auf die Schiene.
- Drücken Sie das Modul fest auf die DIN-Schiene, bis es bündig sitzt und die Verriegelungslasche (C) einrastet.
- Falls das Modul nicht einrastet, verwenden Sie einen Schraubendreher, um die Verriegelungslasche nach unten zu bewegen, während Sie das Modul auf die Schiene drücken.

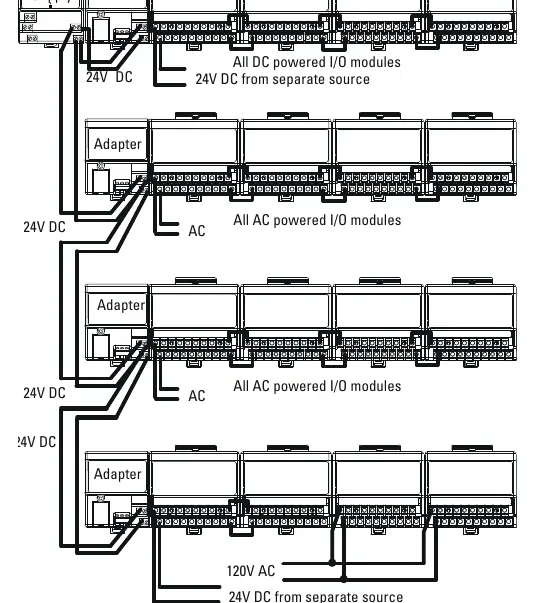

Verkabelung
Die Verkabelung muss den geltenden elektrischen Installationsvorschriften entsprechen. Das Anzugsdrehmoment für die Klemmschrauben beträgt 0,8 Nm (7 lb-in).
- AC-Eingang: Schließen Sie die 120/230V AC-Versorgung an die Klemmen A (AC Ground), B (L2/N) und C (L1) an.
- DC-Ausgang: Klemme G (+24V DC) und H (+24V DC Common) dienen zur Versorgung des ersten Adapters. Klemmen I und J dienen zum Durchschleifen der Spannung an weitere Adapter.
- Hinweis: Die Gesamtlänge der Kabel für die Klemmen H, I, J und G darf 3 m nicht überschreiten, um die Störfestigkeit zu gewährleisten.
Diagnoseanzeige
Das Modul verfügt über eine Power-LED:
- Grün (AN): Die Ausgangsspannung liegt zwischen 20,4V DC und 28V DC.
- AUS: Keine Stromversorgung oder das Gerät hat aufgrund von Überlast (Ausgangsspannung > 35V DC oder Überstrom) abgeschaltet.

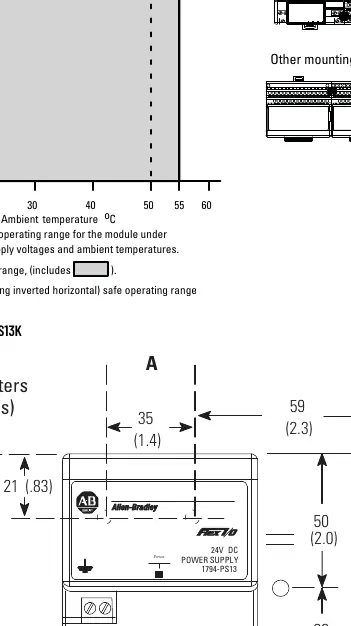

Technische Daten
Die Module sind für einen Umgebungstemperaturbereich von 0 bis 55 °C zertifiziert. Die Ausgangsspannung beträgt nominal 24V DC. Das Modell 1794-PS13 liefert ausreichend Leistung für 4 Adapter, das Modell 1794-PS3 für 10 Adapter.
Praktische Hilfe
Typische Probleme
LED leuchtet nicht
Prüfen Sie, ob Strom anliegt. Wenn die Ausgangsspannung 35V DC überschreitet oder ein Überstrom vorliegt, hat der Schutzmechanismus das Gerät abgeschaltet.
Modul rastet nicht auf DIN-Schiene ein
Verwenden Sie einen Schraubendreher, um die Verriegelungslasche nach unten zu drücken, während Sie das Modul bündig auf die Schiene drücken.
Vor der Verwendung
- Stellen Sie sicher, dass die Umgebung den Anforderungen (Verschmutzungsgrad 2, Kat. II) entspricht.
- Verwenden Sie eine verzinkte, chromatisierte Stahl-DIN-Schiene für korrekte Erdung.
- Tragen Sie ein Erdungsarmband, um ESD-Schäden zu vermeiden.
- Stellen Sie sicher, dass die Stromversorgung vor der Installation unterbrochen ist.
- Prüfen Sie, ob die Umgebungstemperatur zwischen 0 und 55 °C liegt.
Technische Daten in der Praxis
- Nominalspannung
- 120V/230V AC Eingang
- Ausgangsspannung
- 24V DC (20,4V - 27,6V Bereich)
- Betriebstemperatur
- 0 bis 55 °C
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Montage auf der DIN-Schiene und die Verkabelungsbelegung der Klemmen A-J.
Modellkompatibilität
- 1794-PS13/PS13K: Ausreichend für 4 Adapter.
- 1794-PS3/PS3K: Ausreichend für 10 Adapter.
- Nicht für Wohnumgebungen geeignet.
