Installationsanleitung für die Allen-Bradley FLEX I/O Module 1794-IV16, 1794-OV16 und 1794-OV16P. Enthält detaillierte Informationen zu Montage, Verdrahtung, Konfiguration, technischen Spezifikationen und Sicherheitshinweisen für den...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation, Verdrahtung und Konfiguration der FLEX I/O Module 1794-IV16, 1794-OV16 und 1794-OV16P. Sie enthält wichtige Sicherheitshinweise für den industriellen Einsatz. S. 1, 5
Wichtigste Schritte
- Montage des Moduls auf der Terminal-Basis S. 5
- Verdrahtung der Eingangs-/Ausgangssignale S. 5, 6
- Konfiguration der Eingangsfilterzeit S. 7
Erste Inbetriebnahme
- Stellen Sie den Schlüsselschalter der Terminal-Basis auf Position 9. S. 5
Probleme und Lösungen
Elektrischer Lichtbogen
Trennen Sie die Stromversorgung vor dem Einsetzen oder Entfernen des Moduls.
S. 5Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebstemperatur | 0...55 °C | Zulässiger Betriebstemperaturbereich | S. 9 |
| Eingangsfilterzeit | 0,25 ms - 32 ms | Einstellbare Filterzeit für Eingänge | S. 7, 8 |
Wo es im PDF steht
- Montageanleitung S. 5
- Verdrahtungsdiagramme S. 6
- Technische Daten S. 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für die FLEX I/O Module 1794-IV16 (Digital Sourcing Input), 1794-OV16 und 1794-OV16P (Sinking Output). Die Geräte sind für den Einsatz in industriellen Umgebungen (Verschmutzungsgrad 2, Überspannungskategorie II) vorgesehen. Vor der Installation müssen Benutzer mit den geltenden Sicherheitsvorschriften und den Anweisungen zur Verdrahtung vertraut sein.

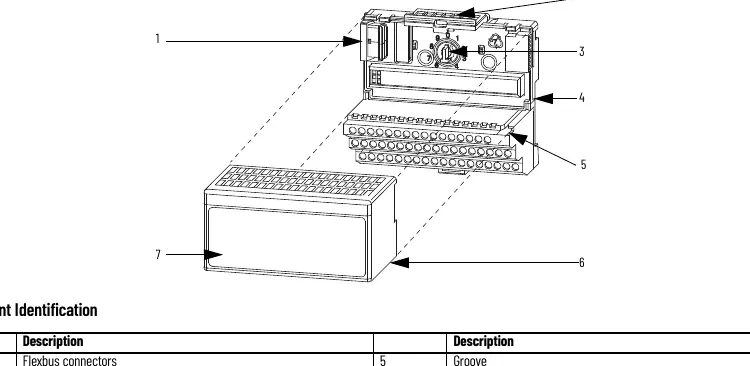

Montage und Installation
Die Module werden auf 1794-TB3 oder 1794-TB3S Terminal-Basen montiert.
- Stellen Sie sicher, dass der Flexbus-Anschluss ganz nach links geschoben ist, um eine Verbindung zur benachbarten Basis herzustellen.
- Drehen Sie den Schlüsselschalter an der Terminal-Basis auf Position 9 (für dieses Modul erforderlich).
- Richten Sie den Ausrichtungsbalken des Moduls an der Nut der Terminal-Basis aus.
- Drücken Sie das Modul fest in die Basis, bis der Verriegelungsmechanismus einrastet.
- Achtung: Halten Sie das Modul frei von Fremdkörpern wie Metallspänen, um Schäden beim Einschalten zu vermeiden.
Verdrahtung
Die Verdrahtung erfolgt an den nummerierten Klemmen der Terminal-Basis.
- 1794-IV16: Schließen Sie das Eingangssignal an die Klemmen 0-15 an. Verbinden Sie den gemeinsamen Leiter (Common) mit den Klemmen 16-33. Bei 3-Draht-Geräten schließen Sie die Stromversorgung an die Klemmen 34-51 an.
- 1794-OV16/1794-OV16P: Schließen Sie die Last an die Klemmen 0-15 an. Verbinden Sie die +V DC Stromversorgung mit den Klemmen 34-51.
- Verwenden Sie für die Erdung eine DIN-Schiene aus verzinktem, chromatiertem Stahl.
Konfiguration
Die Konfiguration erfolgt über Bits im Konfigurationswort.
- Eingangsfilterzeit (1794-IV16): Die Filterzeit kann über die Bits 08, 09 und 10 im Konfigurationswort eingestellt werden (Bereich: 0,25 ms bis 32 ms).
- Ausgangsmodule: Die Konfiguration erfolgt über Bits im Wort 1.
Technische Daten

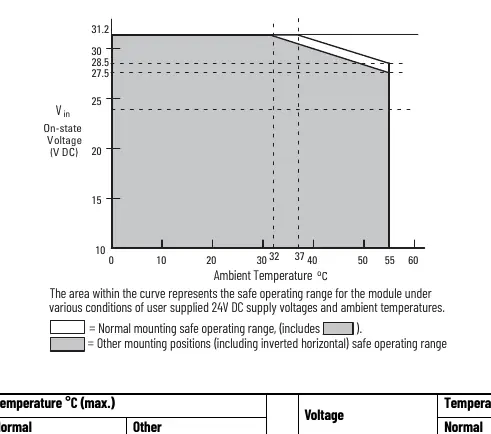

- Betriebstemperatur: 0 bis 55 °C.
- Isolationsspannung: 2121V DC für 1 Sekunde zwischen Benutzer und System.
- Versorgungsspannung: 24V DC nominal (10-31,2V DC).
- Schutzart: Offene Bauweise (kein Gehäuse).
Sicherheitshinweise
- Das Gerät ist empfindlich gegenüber elektrostatischer Entladung (ESD). Verwenden Sie ein geerdetes Armband.
- Trennen Sie das Gerät nicht unter Spannung, es sei denn, der Bereich ist als ungefährlich eingestuft.
- Im Falle einer Fehlfunktion oder Beschädigung darf das Modul nicht repariert werden; es muss an den Hersteller zurückgesendet werden.
Praktische Hilfe
Typische Probleme
Modul lässt sich nicht in die Terminal-Basis einsetzen
Stellen Sie sicher, dass der Flexbus-Anschluss vollständig nach links geschoben ist.
Unsachgemäße Erdung
Verwenden Sie ausschließlich eine DIN-Schiene aus verzinktem, chromatiertem Stahl und erden Sie diese ordnungsgemäß.
Elektrischer Lichtbogen beim Einsetzen/Entfernen
Trennen Sie die Stromversorgung, bevor Sie das Modul unter Last einsetzen oder entfernen.
Vor der Verwendung
- Sicherstellen, dass der Bereich nicht explosionsgefährdet ist.
- DIN-Schiene ordnungsgemäß erden.
- Flexbus-Anschluss auf korrekte Position prüfen.
- Geeignete Schutzkleidung gegen elektrostatische Entladung tragen.
- Prüfen, ob die Terminal-Basis (1794-TB3/TB3S) kompatibel ist.
Technische Daten in der Praxis
- Eingangsfilterzeit
- Einstellbare Zeit (0,25 ms bis 32 ms) zur Signalentprellung bei Eingangsmodulen.
- Isolationsspannung
- 2121V DC für 1 Sekunde zwischen Benutzer- und Systemseite.
- Betriebstemperatur
- Zulässiger Bereich für den Betrieb: 0 bis 55 °C.
Abbildungen und Diagramme
- Abbildung 1 zeigt die Klemmenbelegung für die Terminal-Basen 1794-TB3 und 1794-TB3S.
- Abbildung 2 zeigt die Verdrahtung für 2-Draht- und 3-Draht-Eingangsgeräte.
Modellkompatibilität
- Kompatibel mit 1794-TB3, 1794-TB3K, 1794-TB3S, 1794-TB3SK Terminal-Basen.
