Dieses Dokument enthält Installationsanweisungen für die FLEX I/O Analogmodule 1794-IE8, 1794-OE4 und 1794-IE4XOE2. Es ist für qualifiziertes Personal bestimmt, das mit der Installation, Konfiguration und Wartung industrieller Automatisierungssysteme vertraut ist. Vor der Installation müssen die Sicherheitshinweise, insbesondere bezüglich explosionsgefährdeter Bereiche (Hazardous Locations), gelesen werden.
Sicherheit und Umgebung
Die Module sind für den Einsatz in industriellen Umgebungen (Pollution Degree 2, Overvoltage Category II) konzipiert. Sie müssen in einem geeigneten Gehäuse montiert werden, das mindestens die Schutzart IP54 erfüllt. Beachten Sie unbedingt die Warnungen vor elektrostatischen Entladungen (ESD) und die Anweisungen zur Erdung über die DIN-Schiene.
Montage

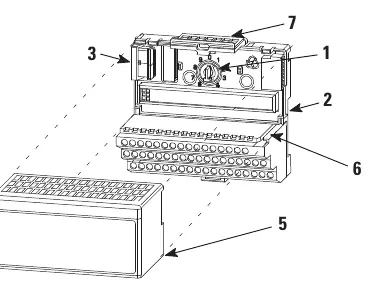

Die Module werden auf einem 1794-Anschlussblock montiert. Vor der Montage muss der Schlüsselschalter (Keyswitch) am Anschlussblock korrekt eingestellt werden:
- 1794-IE8: Position 3
- 1794-OE4: Position 4
- 1794-IE4XOE2: Position 5
Stellen Sie sicher, dass der Flexbus-Anschluss vollständig nach links geschoben ist, bevor Sie das Modul aufsetzen. Drücken Sie das Modul fest auf den Anschlussblock, bis der Verriegelungsmechanismus einrastet.
Verdrahtung
Die Verdrahtung erfolgt an den nummerierten Klemmen des Anschlussblocks. Verwenden Sie für Signalleitungen vorzugsweise Belden 8761 Kabel. Achten Sie darauf, analoge und digitale Module von getrennten Stromversorgungen zu speisen, um Rauschen zu minimieren. Die maximale Länge für DC-Stromkabel beträgt 3 Meter.
Technische Daten
Die Module bieten eine 12-Bit-Auflösung. Die Eingangs- und Ausgangsbereiche sind benutzerkonfigurierbar (z. B. 4-20 mA, 0-10V, -10 bis +10V). Die Module sind für den Betrieb bei 24V DC ausgelegt.
Praktische Hilfe
Typische Probleme
Elektrischer Lichtbogen bei der Installation
Trennen Sie die Stromversorgung, bevor Sie das Modul einsetzen, entfernen oder Verdrahtungen anschließen/trennen, insbesondere in explosionsgefährdeten Bereichen.
Rauschen in den analogen Signalen
Versorgen Sie analoge und digitale Module über getrennte Stromversorgungen. Verwenden Sie abgeschirmte Kabel (z. B. Belden 8761) und erden Sie diese korrekt.
Modul lässt sich nicht installieren
Stellen Sie sicher, dass der Flexbus-Anschluss vollständig nach links geschoben ist. Das Modul kann nur installiert werden, wenn der Anschluss vollständig ausgefahren ist.
Vor der Verwendung
- Prüfen Sie, ob das Modell (1794-IE8, 1794-OE4 oder 1794-IE4XOE2) korrekt ist.
- Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist.
- Überprüfen Sie die DIN-Schienen-Erdung.
- Stellen Sie den Schlüsselschalter am Anschlussblock auf die korrekte Position (3, 4 oder 5).
- Stellen Sie sicher, dass der Flexbus-Anschluss vollständig nach links geschoben ist.
Technische Daten in der Praxis
- Umgebungstemperatur
- Betriebsbereich von 0 bis 55 °C.
Abbildungen und Diagramme

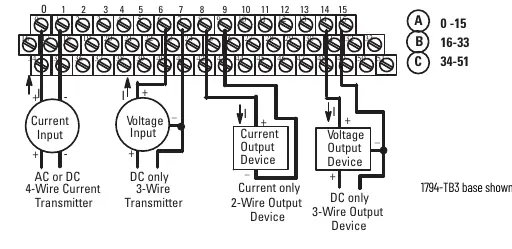

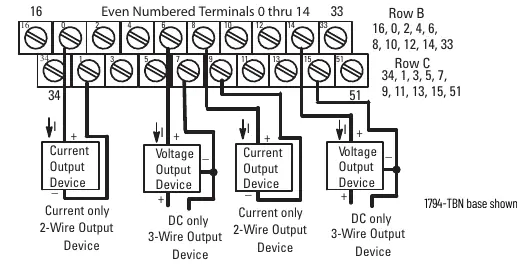

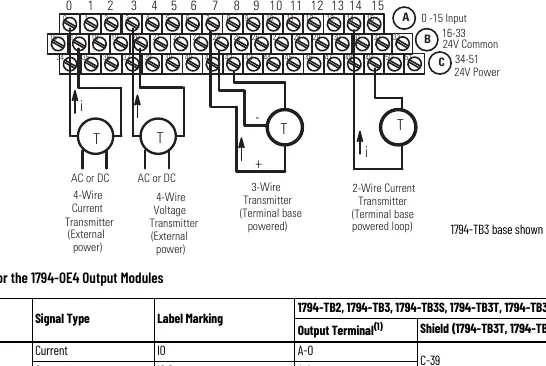

- Die Verdrahtungsdiagramme zeigen den Anschluss von 2-Draht-, 3-Draht- und 4-Draht-Transmittern.
- Die Tabellen (Table 1, 2, 3) ordnen die Kanäle den spezifischen Klemmenbezeichnungen (A, B, C) zu.
Modellkompatibilität
- Nur für den Einsatz in industriellen Umgebungen (Pollution Degree 2) geeignet.
- Nicht für den Einsatz in Wohngebieten vorgesehen.
- Erfordert UKEX/ATEX/IECEx-zertifizierte Backplanes für den Einsatz in Zone 2.
