Technische Daten des Allen-Bradley 1756 ControlLogix Chassis
Umfassender technischer Leitfaden für das Allen-Bradley 1756 ControlLogix Chassis. Enthält Spezifikationen, Montageabmessungen, Abstands- und Installationsanforderungen sowie Zertifizierungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Montageanforderungen für die Allen-Bradley 1756 ControlLogix Chassis-Serie. Das System ist modular aufgebaut und erfordert eine horizontale Montage auf der Rückwand des Schaltschranks. Die Backplane stellt den Kommunikationspfad zwischen den Modulen sicher.
Technische Spezifikationen
Die Chassis unterscheiden sich je nach Modell (4, 7, 10, 13 oder 17 Steckplätze) und Serie (B, C, D, XT). Zu den wichtigsten Parametern gehören:
- Backplane-Strom: Max. 1,5 A bei 1,2 V DC; 4 A bei 3,3 V DC; 15 A bei 5,1 V DC; 2,8 A bei 24 V DC.
- Leistungsaufnahme: Abhängig vom Modell zwischen 4 W und 6 W.
- Montage: Ausschließlich horizontale Montage auf der Rückwand.
- Umgebungsbedingungen: Betriebstemperatur je nach Modell von -25 °C bis +60 °C (Standard) oder bis +70 °C (XT-Modelle).
- Schutzart: Offene Bauweise (None/Open-style).
Abstands- und Montageanforderungen
Für eine ordnungsgemäße Installation und Belüftung müssen spezifische Abstände eingehalten werden:
- Kabelabstand: Das 1756-CPR2-Kabel hat einen Biegeradius von 12,7 cm (5,0 Zoll). Das Chassis muss auf der linken Seite einen Mindestabstand von 12,7 cm aufweisen, um das Kabel zu verlegen.
- Netzteilabstand: Bei redundanten Netzteilen ist ein Mindestabstand von 12,7 cm unterhalb des Netzteils erforderlich.
Montageabmessungen
Die Anleitung enthält detaillierte Maßzeichnungen für verschiedene Konfigurationen:
- Chassis-Bohrungen: Standard-Befestigungslöcher für die Montage.
- Serien-Unterschiede: Spezifische Abmessungen für Serie B, C und D Chassis sowie XT- und ZXT-Varianten.
- Redundante Netzteile: Zusätzliche Platzanforderungen für redundante Stromversorgungssysteme.
Zertifizierungen
Die Chassis erfüllen zahlreiche internationale Standards, darunter c-UL-us, FM (Class I, Div 2), CE (EMC-Richtlinie), RCM, ATEX/IECEx (für explosionsgefährdete Bereiche), UKEx, UKCA, KC, CCC und marokkanische Konformitätsanforderungen.
Praktische Hilfe
Typische Probleme
Unzureichender Platz für Kabel
Stellen Sie sicher, dass auf der linken Seite des Chassis mindestens 12,7 cm (5,0 Zoll) Platz für den Biegeradius des 1756-CPR2-Kabels vorhanden ist.
Überhitzung oder Montagefehler
Das Chassis darf nur horizontal montiert werden. Achten Sie auf die Einhaltung der Mindestabstände zu anderen Komponenten im Schaltschrank.
Korrosionsschutz bei XT-Modellen
Bei XT-Modellen müssen ungenutzte Anschlüsse stets mit den mitgelieferten Stopfen/Abdeckungen verschlossen bleiben, um den Korrosionsschutz zu gewährleisten.
Vor der Verwendung
- Überprüfen Sie die Modellnummer des Chassis (z. B. 1756-A4/B, 1756-A10/C).
- Stellen Sie sicher, dass der Schaltschrank die Mindestgröße für das gewählte Chassis aufweist.
- Prüfen Sie, ob eine horizontale Montagefläche verfügbar ist.
- Stellen Sie sicher, dass die Stromversorgung und die Module mit der gewählten Chassis-Serie kompatibel sind.
- Prüfen Sie die Umgebungsbedingungen (Temperatur, Vibration) gegen die Spezifikationen des Modells.
Technische Daten in der Praxis
- Backplane-Strom
- Maximale Stromstärke, die das Chassis pro Steckplatz bei verschiedenen Spannungen (1,2V, 3,3V, 5,1V, 24V) bereitstellen kann.
- Leistungsaufnahme (Power dissipation)
- Die maximale Wärmeleistung, die das Chassis im Betrieb abgibt.
- Conformal Coated
- Schutzbeschichtung der Elektronik gegen Umwelteinflüsse (vorhanden bei XT-Modellen).
Abbildungen und Diagramme
- Die Maßzeichnungen zeigen die Abstände der Befestigungslöcher und die Gesamtabmessungen des Chassis inklusive Netzteil.

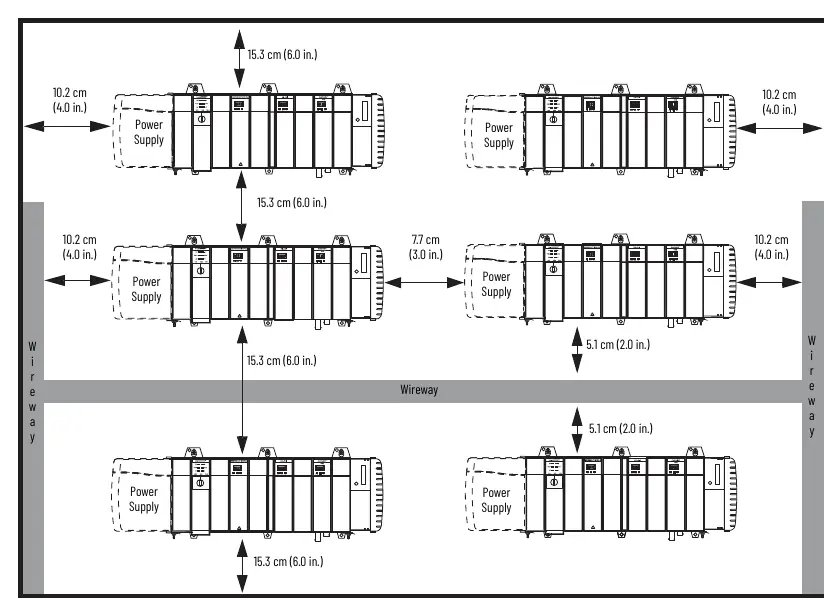

- Die Abstandsdiagramme illustrieren den notwendigen Freiraum um das Chassis für Kabel und Luftzirkulation.
Modellkompatibilität
- XT- und ZXT-Modelle sind für extreme Umgebungen (ISA G3/GX) konzipiert.
- Die Kompatibilität der Netzteile (Standard vs. Slim) variiert je nach Chassis-Serie (B, C, D).
