Installationsanleitung für Allen-Bradley POINT I/O Ausgangsmodul 1734-OB2, 1734-OB4...
Detaillierte Installationsanleitung für Allen-Bradley POINT I/O Ausgangsmodule (1734-OB2, 1734-OB4, 1734-OB8). Erfahren Sie, wie Sie die Module sicher montieren, verdrahten, in Betrieb nehmen und Statusanzeigen interpretieren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation, Verdrahtung und Inbetriebnahme der POINT I/O Ausgangsmodule 1734-OB2, 1734-OB4 und 1734-OB8. S. 1, 5, 8
Wichtigste Schritte
- Montage der Basis auf der DIN-Schiene S. 5
- Installation des Moduls in die Basis S. 6
- Verdrahtung der Ausgänge S. 8, 9
Erste Inbetriebnahme
- Sicherstellen, dass die Stromversorgung unterbrochen ist, Basis montieren, Modul einsetzen, verdrahten und dann Strom einschalten. S. 5, 6, 8
Probleme und Lösungen
Modulstatus-LED leuchtet rot
Unbehebbarer Fehler, das Gerät muss möglicherweise ersetzt werden.
S. 11
Netzwerkstatus-LED leuchtet rot
Kritischer Verbindungsfehler, Gerät kann nicht kommunizieren.
S. 11Wartung und Reset
- Verwenden Sie nur ein weiches, trockenes, antistatisches Tuch zur Reinigung. Keine Reinigungsmittel verwenden. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebstemperatur | -20 °C bis +55 °C | Zulässiger Umgebungstemperaturbereich | S. 12 |
| Ausgangsstrom | 1.0 A pro Ausgang | Maximaler Strom pro Kanal | S. 12 |
Wo es im PDF steht
- Verdrahtung S. 8, 9, 10
- Statusanzeigen S. 11
- Technische Daten S. 12, 13
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält Installations- und Betriebshinweise für die POINT I/O Ausgangsmodule der Serie C (1734-OB2, 1734-OB4, 1734-OB4K, 1734-OB8, 1734-OB8K). Das Gerät ist für den Einsatz in industriellen Umgebungen mit Verschmutzungsgrad 2 und Überspannungskategorie II vorgesehen. Es ist nicht für Wohnumgebungen geeignet.
Montage des Moduls
Die Installation umfasst die Montage der Basis, des Moduls und des abnehmbaren Klemmenblocks (RTB).
Montage der Montagebasis
- Positionieren Sie die Montagebasis vertikal über den bereits installierten Einheiten (Adapter, Netzteil oder vorhandenes Modul).
- Schieben Sie die Basis nach unten, bis die ineinandergreifenden Seitenteile einrasten.
- Drücken Sie fest, bis die Basis auf der DIN-Schiene einrastet.
Installation des Moduls
- Stellen Sie sicher, dass die Basis korrekt kodiert ist und die DIN-Schienen-Verriegelungsschraube horizontal steht.
- Drehen Sie den Schlüsselschalter an der Basis, bis die Nummer für den Modultyp mit der Kerbe übereinstimmt.
- Setzen Sie das Modul gerade nach unten in die Basis ein und drücken Sie es fest, bis es einrastet.

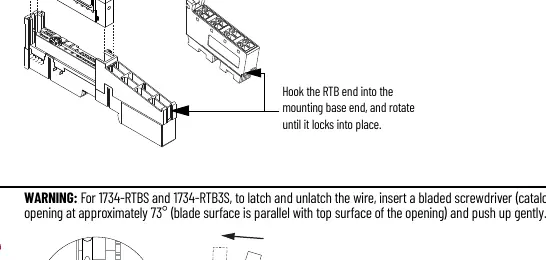

Installation des abnehmbaren Klemmenblocks (RTB)
- Führen Sie das Ende gegenüber dem Griff in die Basiseinheit ein.
- Drehen Sie den Klemmenblock in die Basis, bis er einrastet.
- Wenn ein I/O-Modul installiert ist, lassen Sie den RTB-Griff am Modul einrasten.

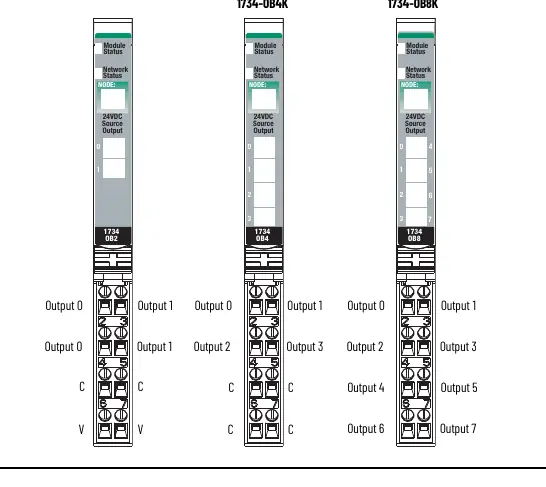

Verdrahtung
Warnung: Trennen oder verbinden Sie keine Kabel, während das Feldstromnetz eingeschaltet ist, um Lichtbögen und Explosionen in gefährlichen Bereichen zu vermeiden.
- Verdrahten Sie die Module gemäß den spezifischen Diagrammen für Ihr Modell (1734-OB2, 1734-OB4 oder 1734-OB8).
- Verwenden Sie für 1734-RTBS und 1734-RTB3S einen Schraubendreher (3 mm Klinge), um die Drähte zu verriegeln oder zu entriegeln.
- Verdrahten Sie nicht mehr als zwei Leiter an einer einzigen Klemme.

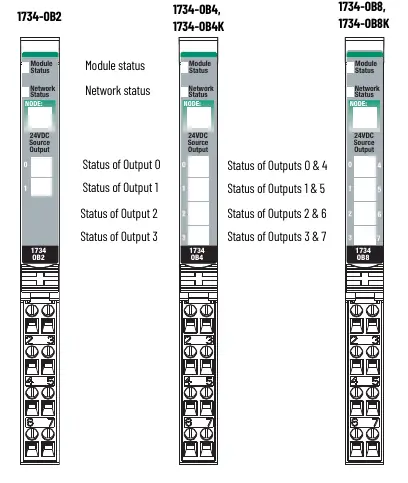

Statusanzeigen
Die Module verfügen über Status-LEDs zur Diagnose:
- Modulstatus: Grün (normal), Flackernd grün (Konfigurationsfehler), Rot (nicht behebbarer Fehler).
- Netzwerkstatus: Grün (online mit Verbindungen), Flackernd grün (online ohne Verbindungen), Rot (kritischer Verbindungsfehler).
- I/O-Status: Gelb (Ausgang aktiv), Aus (Ausgang inaktiv).
Technische Daten
- Betriebstemperatur: -20 °C bis +55 °C.
- Spannungsbereich: 10V DC bis 28.8V DC.
- Ausgangsstrom: 1.0 A pro Ausgang; max. 2.0 A (OB2/OB4) bzw. 3.0 A (OB8) pro Modul.
- Erdung: Das Produkt wird über die DIN-Schiene geerdet. Verwenden Sie verzinkten, chromatierten Stahl für die DIN-Schiene.
Praktische Hilfe
Typische Probleme
Modul lässt sich nicht in die Basis einsetzen
Prüfen Sie, ob die DIN-Schienen-Verriegelungsschraube an der Basis in der horizontalen Position steht.
Kommunikationsfehler (Netzwerk-LED rot)
Dies deutet auf einen kritischen Verbindungsfehler hin. Prüfen Sie die Netzwerkverbindung und die Konfiguration.
Unsachgemäße Erdung
Verwenden Sie ausschließlich DIN-Schienen aus verzinktem, chromatiertem Stahl. Aluminium oder Kunststoff sind nicht geeignet.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung vor der Installation oder Wartung unterbrochen ist.
- Prüfen Sie, ob die Umgebung die Anforderungen für Verschmutzungsgrad 2 erfüllt.
- Stellen Sie sicher, dass das Modul in einem geeigneten Gehäuse montiert wird.
- Prüfen Sie, ob die DIN-Schiene korrekt geerdet ist.
- Vergewissern Sie sich, dass der Schlüsselschalter an der Basis korrekt eingestellt ist.
Technische Daten in der Praxis
- On-state voltage range
- Der zulässige Spannungsbereich für den aktiven Zustand beträgt 10V DC bis 28.8V DC.
- Output current rating
- Maximal 1.0 A pro Ausgang. Das gesamte Modul darf 2.0 A (OB2/OB4) bzw. 3.0 A (OB8) nicht überschreiten.
- Umgebungstemperatur
- Das Gerät darf nur im Bereich von -20 °C bis +55 °C betrieben werden.
Abbildungen und Diagramme
- Figure 1 zeigt die externen Merkmale des Moduls, einschließlich Verriegelungsmechanismus und Klemmenblock.
- Figure 2-6 zeigen die spezifischen Verdrahtungspläne für die verschiedenen Modultypen (OB2, OB4, OB8).
Modellkompatibilität
- Kompatibel mit DeviceNet- und PROFIBUS-Adaptern.
- Mit Studio 5000 Logix Designer Version 20 oder höher auch mit ControlNet- und EtherNet/IP-Adaptern kompatibel.
