Installationsanleitung für Allen-Bradley ControlLogix Redundancy Modules 1756-RM2
Erfahren Sie, wie Sie die Allen-Bradley ControlLogix Redundancy Modules (1756-RM2, 1756-RM2K, 1756-RM2XT) installieren, konfigurieren und anschließen. Umfassender Leitfaden zur Hardware-Montage und Glasfaserverbindung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die 1756-RM2 Module ermöglichen redundante ControlLogix-Systeme. Die Installation erfordert die Montage in kompatiblen Chassis, die Konfiguration der Firmware und die Verbindung über 1756-RMCx Glasfaserkabel. S. 6, 7
Wichtigste Schritte
- Installation der Hardware S. 6
- Anschluss der Glasfaserkabel S. 7
Erste Inbetriebnahme
- Das erste Chassis, in das Sie das Redundanzmodul installieren und einschalten, wird zum primären Chassis. S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Wellenlänge | 1310 nm | Optische Wellenlänge | S. 8 |
| Übertragungsrate | 1000 Mbps | Übertragungsgeschwindigkeit | S. 8 |
Wo es im PDF steht
- Hardware-Installation S. 6
- Glasfaseranschluss S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für die ControlLogix Redundancy Modules (1756-RM2, 1756-RM2K, 1756-RM2XT). Die Module dienen der Überwachung von Betriebszuständen und der Synchronisierung von redundanten ControlLogix-Systemen. Die Installation muss durch geschultes Personal erfolgen.
Sicherheitshinweise
- Elektrostatische Entladung: Das Gerät ist empfindlich gegenüber elektrostatischer Entladung. Verwenden Sie ein geerdetes Handgelenkband und berühren Sie keine Pins oder Bauteile auf den Platinen.
- Umgebungsbedingungen: Das Gerät ist für den Einsatz in industriellen Umgebungen (Verschmutzungsgrad 2) vorgesehen. Es muss in einem Gehäuse mit mindestens IP54-Schutz montiert werden.
- Explosionsschutz: Bei Betrieb in explosionsgefährdeten Bereichen (Class I, Division 2) darf das Gerät nur bei abgeschalteter Stromversorgung oder in nicht explosionsgefährdeten Bereichen getrennt werden.
- UV-Strahlung: Das Gerät ist nicht resistent gegen direkte Sonneneinstrahlung oder andere UV-Quellen.
Hardware-Installation
Stellen Sie sicher, dass alle Komponenten des redundanten Systems (Controller, Kommunikationsmodule) kompatibel sind und identische Firmware-Revisionen aufweisen.
- Installieren Sie das Chassis und das Netzteil.
- Installieren Sie die Kommunikationsmodule.
- Installieren Sie den Controller.
- Installieren Sie das Redundanzmodul: Richten Sie die Leiterplatte an den oberen und unteren Führungen im Chassis aus und schieben Sie das Modul hinein, bis es bündig mit anderen Modulen abschließt.
- Wiederholen Sie den Vorgang für das zweite Chassis des redundanten Paares.
Wichtig: Das erste Chassis, in das Sie das Redundanzmodul installieren und einschalten, wird zum primären Chassis.
Anschluss der Glasfaserkabel
Die Verbindung zwischen den Redundanzmodulen erfolgt über 1756-RMCx Glasfaserkabel (separat erhältlich).
- Entfernen Sie die schwarze Schutzabdeckung am ersten Modul.
- Entfernen Sie die Schutzkappen von den Kabelenden.
- Stecken Sie das Kabel in den CH1- oder CH2-Port des ersten Moduls.
- Verbinden Sie das andere Ende mit dem entsprechenden Kanal am sekundären Modul.
- Es wird empfohlen, Kanal zu Kanal zu verbinden (CH1 zu CH1, CH2 zu CH2), dies ist jedoch nicht zwingend erforderlich.
Technische Daten
- Anschlusstyp: LC-Typ (Glasfaser)
- Kabeltyp: 8,5/125 µm Singlemode-Glasfaserkabel
- Übertragungsrate: 1000 Mbps
- Wellenlänge: 1310 nm
- Betriebstemperatur (1756-RM2/RM2K): 0...60 °C
- Betriebstemperatur (1756-RM2XT): -25...+70 °C
Praktische Hilfe
Typische Probleme
System synchronisiert nicht
Stellen Sie sicher, dass die Komponenten im ersten und zweiten Chassis exakt übereinstimmen und die Firmware-Revisionen kompatibel sind.
Beschädigung durch elektrostatische Entladung
Tragen Sie ein geerdetes Handgelenkband und berühren Sie keine Pins auf den Platinen.
Korrosionsgefahr bei XT-Modulen
Port-Schutzstecker müssen in ungenutzten Ports verbleiben, um die Korrosionsschutzklasse zu gewährleisten.
Vor der Verwendung
- Komponenten auf Vollständigkeit prüfen
- Firmware-Revisionen der Module abgleichen
- 1756-RMCx Glasfaserkabel bereithalten
- Sicherstellen, dass das Gehäuse IP54-konform ist
- Prüfen, ob das System in einer Umgebung mit Verschmutzungsgrad 2 betrieben wird
Technische Daten in der Praxis
- Übertragungsrate
- 1000 Mbps
- Betriebstemperatur
- 0...60 °C (Standard) oder -25...+70 °C (XT-Modelle)

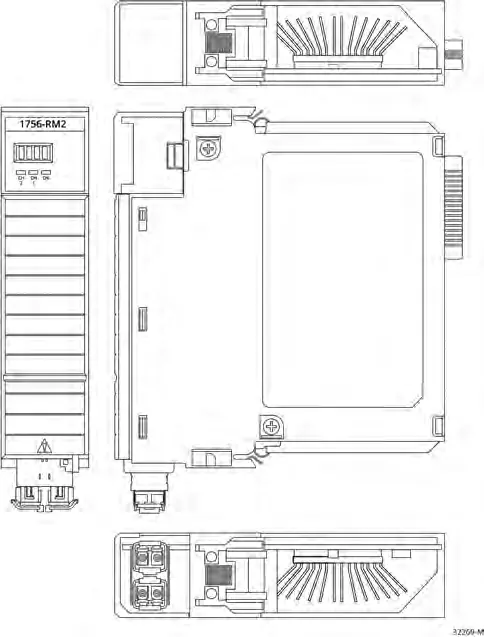

Abbildungen und Diagramme
- Die Module verfügen über CH1 und CH2 Anschlüsse für redundante Glasfaserverbindungen.
- Die Statusanzeigen befinden sich an der Vorderseite des Moduls.
- Der Backplane-Anschluss befindet sich an der Rückseite.
Modellkompatibilität
- 1756-RM2 oder 1756-RM2XT Module können nur mit anderen 1756-RM2 oder 1756-RM2XT Modulen verwendet werden.
- XT-Module erfordern ein XT-Chassis.
