Installationsanleitung für Allen-Bradley 1792-IB16LP ArmorBlock-LP 16 Input Module
Detaillierte Installationsanleitung für das Allen-Bradley 1792-IB16LP ArmorBlock-LP 16 Input Module. Erfahren Sie alles über die Montage, DeviceNet-Verkabelung, Konfiguration der Knotenadresse, Statusanzeigen und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das 1792-IB16LP ist ein 16-Eingangs-Modul für DeviceNet-Netzwerke. Es erfordert keine physischen Schalter; die Konfiguration erfolgt ausschließlich über Software. S. 1
Wichtigste Schritte
- Konfiguration der Knotenadresse S. 2
- Anschluss der DeviceNet-Verkabelung S. 5
Probleme und Lösungen
Sensor-Kurzschluss
OVL-Anzeige leuchtet rot. Überprüfen Sie die Sensorverkabelung.
S. 8Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingänge | 16 | Anzahl der sinkenden Eingänge | S. 9 |
| Schutzart | IP67 | Staubdicht und geschützt gegen zeitweiliges Untertauchen | S. 10 |
Wo es im PDF steht
- Installation S. 2, 3, 4, 5
- Fehlerbehebung S. 7, 8
- Technische Daten S. 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Allen-Bradley 1792-IB16LP ArmorBlock-LP ist ein 16-Eingangs-Modul für DeviceNet-Netzwerke. Es verfügt über ein versiegeltes Gehäuse (IP67), das keinen zusätzlichen Schaltschrank erfordert. Wichtig: Das Modul besitzt keine physischen Schalter zur Konfiguration; alle Parameter wie Knotenadresse und Kommunikationsrate werden über die DeviceNet Manager Software oder ein ähnliches Konfigurationstool eingestellt.
Installation des ArmorBlock-Moduls
Die Installation umfasst folgende Schritte:
- Einstellen der Knotenadresse und Kommunikationsrate.
- Montage des Moduls an der Maschine oder Vorrichtung.
- Anschluss der Verkabelung.
- Herstellung der Kommunikation.
Einstellen der Knotenadresse
Das Modul wird standardmäßig mit der Knotenadresse 63 und einer Kommunikationsrate von 125 Kbps ausgeliefert. Zur Änderung benötigen Sie:
- Einen Host-Computer mit DeviceNet Manager Software.
- Ein 1770-KFD RS-232 Modul (oder eine ähnliche Schnittstelle).
- Passende Kabel zur Verbindung.

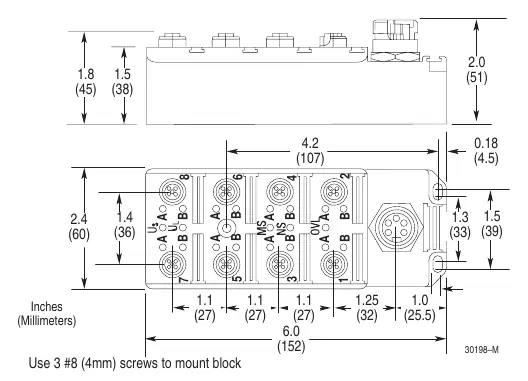

Montage
Das Modul kann direkt an der Maschine montiert werden. Verwenden Sie drei #8 (4mm) Schrauben für die Befestigung. Achten Sie auf die Abmessungen (6,0 Zoll / 152 mm Breite).
Verkabelung
Das Modul verwendet Schnellverschluss-Schraubanschlüsse:
- I/O-Eingänge: 5-Pin Micro-Stecker. Pin 1: Sensor-Spannung (+), Pin 2: Signal B, Pin 3: Masse/Rückleitung, Pin 4: Signal A, Pin 5: Erde.
- DeviceNet: 5-Pin Mini-Stecker. Pin 1: Drain, Pin 2: V+ (Rot), Pin 3: V- (Schwarz), Pin 4: CAN-HI (Weiß), Pin 5: CAN-LO (Blau).
Wichtig: Stellen Sie sicher, dass alle Anschlüsse fest angezogen sind, um die IP67-Schutzart zu gewährleisten und Lecks zu vermeiden.
Fehlerbehebung mit den Statusanzeigen
Das Modul verfügt über mehrere LED-Anzeigen:
- NS (Network Status): Zeigt den Netzwerkstatus an (z.B. blinkend grün = online, nicht verbunden; rot = Fehler).
- MS (Module Status): Zeigt den Modulstatus an (z.B. grün = verbunden; rot = kritischer Fehler).
- OVL (Sensor Short Circuit): Leuchtet rot bei Kurzschluss der Sensor-Spannungsversorgung.
- US/UL: Zeigen den Status der Sensor- bzw. Modulstromversorgung an.
Technische Daten
Das Modul bietet 16 sinkende Eingänge mit einem Spannungsbereich von 12-30V DC. Die Betriebstemperatur liegt zwischen 0 und 60°C. Das Gehäuse erfüllt die IP67-Norm.
Praktische Hilfe
Typische Probleme
NS-Anzeige leuchtet dauerhaft rot
Dies deutet auf eine falsche Baudrate oder eine doppelte Mac-ID im Netzwerk hin.
OVL-Anzeige leuchtet rot
Es liegt ein Kurzschluss in der Sensor-Spannungsversorgung vor. Überprüfen Sie die angeschlossenen Sensoren und Kabel.
Modul kommuniziert nicht
Überprüfen Sie die DeviceNet-Verkabelung und stellen Sie sicher, dass die Knotenadresse und Baudrate korrekt konfiguriert sind.
Vor der Verwendung
- Stellen Sie sicher, dass die DeviceNet Manager Software zur Konfiguration bereitsteht.
- Überprüfen Sie, ob die Versorgungsspannung (11-25V DC) korrekt anliegt.
- Stellen Sie sicher, dass alle ungenutzten Ports mit den mitgelieferten Micro-Kappen verschlossen sind.
- Prüfen Sie, ob alle Stecker fest angezogen sind, um IP67-Schutz zu gewährleisten.
Technische Daten in der Praxis
- 16 Sinking Inputs
- Das Modul ist für 16 Eingänge ausgelegt, die gegen Masse schalten.
- Kommunikationsrate
- Wählbar zwischen 125k, 250k und 500k Baud.
Abbildungen und Diagramme
- Die Montagezeichnung zeigt die Abmessungen für die Befestigung mit 4mm Schrauben.
- Die Pin-Belegungsdiagramme zeigen die korrekte Verdrahtung für DeviceNet- und I/O-Anschlüsse.
Modellkompatibilität
- Kompatibel mit PLC oder SLC programmierbaren Steuerungen unter Verwendung von DeviceNet-Scannern.
