Installationsanleitung für Allen-Bradley FLEX I/O Digital DC Output Modules
Detaillierte Installationsanleitung für Allen-Bradley FLEX I/O Digital DC Output Module (1794-OB8, 1794-OB8EP, 1794-OB16, 1794-OB16P, 1794-OB32P). Enthält Anweisungen zur Montage, Verdrahtung, Konfiguration und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation, Verdrahtung und Konfiguration der FLEX I/O Digital DC Output Module (1794-OB8, 1794-OB8EP, 1794-OB16, 1794-OB16P, 1794-OB32P). S. 1
Wichtigste Schritte
- Modul montieren S. 5
- Verdrahtung anschließen S. 5, 6, 7
- Fehler zurücksetzen (1794-OB8EP) S. 8
Erste Inbetriebnahme
- Schlüsselschalter auf Position 2 drehen, Flexbus-Anschluss nach links schieben, Modul einrasten. S. 5
Probleme und Lösungen
Fehler am 1794-OB8EP
Reset-Taste drücken, Reset-Bit setzen oder Stromversorgung aus/ein.
S. 8Wartung und Reset
- Fehler am 1794-OB8EP können durch die Reset-Taste, das Reset-Bit oder einen Neustart der Stromversorgung zurückgesetzt werden. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebstemperatur | -20 bis +55 °C | Zulässiger Temperaturbereich für den Betrieb. | S. 11 |
Wo es im PDF steht
- Verdrahtung S. 5, 6, 7
- Spezifikationen S. 9, 10, 11, 12
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die FLEX I/O Digital DC Output Module. Die Geräte sind für den Einsatz in industriellen Umgebungen (Pollution Degree 2, Overvoltage Category II) konzipiert. Eine Installation darf nur durch qualifiziertes Personal erfolgen. Beachten Sie, dass das Modul bei eingeschalteter Stromversorgung nicht eingesetzt oder entfernt werden darf, da dies zu Lichtbögen führen kann.

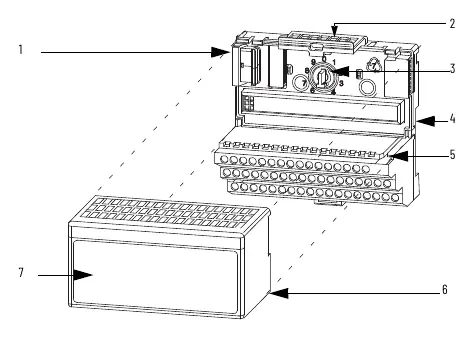

Montage des Moduls
Die Montage erfolgt auf einer 1794-Terminal-Basis:
- Drehen Sie den Schlüsselschalter (Keyswitch) an der Terminal-Basis auf Position 2.
- Stellen Sie sicher, dass der Flexbus-Anschluss ganz nach links geschoben ist, um die Verbindung zum benachbarten Modul herzustellen.
- Richten Sie die Stifte an der Unterseite des Moduls aus.
- Positionieren Sie das Modul mit der Ausrichtungsleiste in der Nut der Terminal-Basis.
- Drücken Sie das Modul fest an, bis der Verriegelungsmechanismus einrastet.
Verdrahtung
Die Verdrahtung variiert je nach Modell und verwendeter Terminal-Basis (z. B. 1794-TB2, 1794-TB3, 1794-TB32, 1794-TBN):
- Schließen Sie die Ausgangsleitungen an die nummerierten Klemmen der Reihe A (0-15) an.
- Verbinden Sie die zugehörigen -V-Ausgangs-Commons mit den Klemmen der Reihe B (16-33).
- Schließen Sie die +V DC-Stromversorgung an Klemme 34 (Reihe C) an.
- Für das Modell 1794-OB32P sind separate Stromversorgungen für die Ausgänge 0-15 (+V1/COM1) und 16-31 (+V2/COM2) erforderlich.
- Bei der Durchschleifung (Daisy-Chaining) zur nächsten Basis sind entsprechende Brücken zwischen den Klemmen 51 (+V) und 34 (+V) sowie 33 (Common) und 16 (Common) zu setzen.
Konfiguration und Programmierung
Die Konfiguration erfolgt durch das Setzen von Bits im Konfigurationswort. Für das Modell 1794-OB8EP können Fehlerbits im Programm abgefragt werden. Fehler können durch Drücken der Reset-Taste am Modul, durch Setzen des Reset-Bits im Programm oder durch Aus- und Wiedereinschalten der Stromversorgung zurückgesetzt werden.
Sicherheit und Umgebungsbedingungen
Das Gerät ist empfindlich gegenüber elektrostatischer Entladung (ESD). Berühren Sie keine Anschlüsse oder Bauteile. Verwenden Sie eine geerdete Arbeitsstation und tragen Sie ein Erdungsarmband. Das Gerät muss in einem Gehäuse montiert werden, das für die spezifischen Umgebungsbedingungen geeignet ist (mindestens IP54 bei Einsatz in Zone 2).
Technische Daten
Die Module unterscheiden sich in der Anzahl der Ausgänge (8, 16 oder 32), der Strombelastbarkeit und den spezifischen Anforderungen an die Stromversorgung. Detaillierte Werte zu Spannungsbereichen, Stromaufnahme, Verlustleistung und thermischen Spezifikationen finden Sie in den Tabellen im Abschnitt 'Specifications' der Anleitung.
Praktische Hilfe
Typische Probleme
Modul lässt sich nicht installieren
Stellen Sie sicher, dass der Flexbus-Anschluss ganz nach links geschoben ist. Das Modul kann nur installiert werden, wenn der Anschluss vollständig ausgefahren ist.
Fehleranzeige am 1794-OB8EP
Drücken Sie die Reset-Taste am Modul, setzen Sie das Reset-Bit (Wort 1, Bit 08) oder schalten Sie die Stromversorgung aus und wieder ein.
Unsachgemäße Erdung
Verwenden Sie eine verzinkte, chromatisierte Stahlschiene (DIN-Schiene) und stellen Sie sicher, dass diese ordnungsgemäß geerdet ist.
Vor der Verwendung
- Stellen Sie sicher, dass das Personal für die Installation qualifiziert ist.
- Prüfen Sie, ob die Umgebungsbedingungen (Pollution Degree 2) eingehalten werden.
- Verwenden Sie eine geeignete DIN-Schiene aus verzinktem Stahl.
- Stellen Sie sicher, dass die Stromversorgung vor dem Einsetzen oder Entfernen des Moduls unterbrochen ist.
- Prüfen Sie die Kompatibilität der Terminal-Basis mit dem Modul.
Technische Daten in der Praxis
- On-state voltage
- Die Betriebsspannung des Ausgangs (Nominal 24V DC).
- Output current rating
- Der maximal zulässige Strom pro Ausgang oder pro Modul.
- Isolation voltage
- Die Spannungsfestigkeit der Isolierung (50V kontinuierlich).
Abbildungen und Diagramme
- Die Abbildungen zeigen die Pin-Belegung der Terminal-Basen (A, B, C Reihen).
- Die Derating-Kurve (Figur 2) zeigt den sicheren Betriebsbereich in Abhängigkeit von Temperatur und Spannung.
Modellkompatibilität
- 1794-OB8EP erfordert eine Eingangsspannung von 19.2...31.2V DC.
- 1794-OB32P benötigt separate Stromversorgungen für die Ausgänge 0-15 und 16-31.
- Nicht alle Terminal-Basen sind für alle Module geeignet; prüfen Sie die Spezifikationstabelle.
