Installationsanleitung für Allen-Bradley 1734-OB2EP POINT I/O Protected Output Module
Detaillierte Installationsanleitung für das Allen-Bradley 1734-OB2EP POINT I/O Protected Output Module. Enthält Anweisungen zur Montage, Verdrahtung, Konfiguration, Interpretation der Statusanzeigen sowie technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das 1734-OB2EP ist ein geschütztes POINT I/O-Ausgangsmodul. Es erfordert eine kompatible Basis (1734-TB, 1734-TBS, 1734-TOP oder 1734-TOPS) und wird auf einer DIN-Schiene montiert. S. 1, 3, 4
Wichtigste Schritte
- Montage auf DIN-Schiene S. 4
- Installation des Moduls S. 4, 5
Probleme und Lösungen
Modulstatus blinkt rot
Behebbarer Fehler.
S. 7
Netzwerkstatus leuchtet rot
Kritischer Verbindungsfehler.
S. 7Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Anzahl der Ausgänge | 2 | 1 Gruppe von 2, nicht isoliert, sourcing | S. 8 |
| Ausgangsstrom | 2 A | Maximaler Strom pro Ausgang | S. 8 |
Wo es im PDF steht
- Verdrahtung S. 6
- Technische Daten S. 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für das POINT I/O Protected Output Module (Katalognummer 1734-OB2EP, Serie C). Das Gerät ist für den Einsatz in industriellen Umgebungen (Verschmutzungsgrad 2, Überspannungskategorie II) konzipiert. Es ist empfindlich gegenüber elektrostatischer Entladung (ESD), daher müssen beim Umgang entsprechende Schutzmaßnahmen getroffen werden.
Produktübersicht
Das POINT I/O-System besteht aus einer Montagebasis (1734-MB) und einem abnehmbaren Klemmenblock (RTB, z. B. 1734-RTB oder 1734-RTBS). Das Modul selbst wird in diese Basis eingesetzt. Die Komponenten umfassen:
- Beschriftungsfeld
- Einschiebbares I/O-Modul
- RTB-Entriegelungsgriff
- Mechanische Codierung (orange)
- DIN-Schienen-Verriegelungsschraube (orange)
Montage und Installation
Die Installation erfolgt auf einer DIN-Schiene (Allen-Bradley 199-DR1 oder EN50022). Stellen Sie sicher, dass die Basis vertikal über den installierten Einheiten positioniert ist. Schieben Sie die Basis nach unten, bis die seitlichen Verriegelungen einrasten, und drücken Sie sie fest auf die DIN-Schiene.
Installation des I/O-Moduls:
- Drehen Sie den Codierschalter an der Basis mit einem Schraubendreher, bis die erforderliche Nummer für das Modul mit der Kerbe übereinstimmt.
- Stellen Sie sicher, dass die Verriegelungsschraube der DIN-Schiene horizontal steht.
- Setzen Sie das Modul gerade in die Basis ein und drücken Sie es fest, bis es einrastet.
Verdrahtung
Das Modul unterstützt den Anschluss von Lasten an den Ausgängen 0 und 1. Die Feldspannung (12/24V DC) wird über den internen Leistungsbus bereitgestellt. Achten Sie beim Anschließen der Drähte an die Klemmenblöcke (RTB) auf die korrekte Verwendung eines Schraubendrehers (3 mm Klinge) und beachten Sie die spezifischen Winkelanforderungen (73° oder 97° je nach Modell), um die Klemmen zu entriegeln.
Statusanzeigen
Das Modul verfügt über Status-LEDs für Modulstatus, Netzwerkstatus und I/O-Status:
- Modulstatus: Grün bedeutet Normalbetrieb, blinkendes Rot weist auf einen behebbaren Fehler hin, rotes Leuchten auf einen nicht behebbaren Fehler.
- Netzwerkstatus: Grün bedeutet online mit aktiven Verbindungen.
- I/O-Status: Gelb bedeutet, dass Ausgänge aktiv sind. Blinkendes Rot deutet auf einen offenen Stromkreis (keine Last) hin, rotes Leuchten auf einen Kurzschluss.
Technische Daten
Das Modul bietet 2 nicht isolierte, sourcing Ausgänge. Der Spannungsbereich liegt zwischen 10 und 28.8V DC. Der maximale Ausgangsstrom beträgt 2 A pro Ausgang (4 A pro Modul). Die Isolationsspannung beträgt 50V kontinuierlich zwischen Ausgängen und POINTbus.
Praktische Hilfe
Typische Probleme
Modulstatus blinkt grün
Das Gerät benötigt eine Konfiguration (fehlende, unvollständige oder falsche Konfiguration).
Netzwerkstatus leuchtet rot
Kritischer Verbindungsfehler; das Gerät kann nicht mit dem Netzwerk kommunizieren.
I/O-Status blinkt rot
Offener Stromkreis erkannt (keine Last angeschlossen).
I/O-Status leuchtet rot
Kurzschlussbedingung erkannt (nur im eingeschalteten Zustand).
Vor der Verwendung
- Stellen Sie sicher, dass die Umgebung den Anforderungen für Verschmutzungsgrad 2 entspricht.
- Verwenden Sie eine geeignete DIN-Schiene aus verzinktem, chromatiertem Stahl.
- Tragen Sie ein Erdungsarmband, um ESD-Schäden zu vermeiden.
- Überprüfen Sie, ob die mechanische Codierung (orange) korrekt eingestellt ist.
- Stellen Sie sicher, dass die Verriegelungsschraube der DIN-Schiene horizontal steht.
Technische Daten in der Praxis
- On-state voltage
- Betriebsspannung der Ausgänge (10V min, 24V nom, 28.8V max).
- Output current rating
- Maximaler Strom pro Ausgang beträgt 2 A, insgesamt 4 A pro Modul.
- Isolation voltage
- 50V kontinuierliche Isolationsspannung zwischen Ausgängen und POINTbus.
Abbildungen und Diagramme
- Abbildung 1 zeigt die Komponenten des Moduls mit 1734-TB oder 1734-TBS Basis.

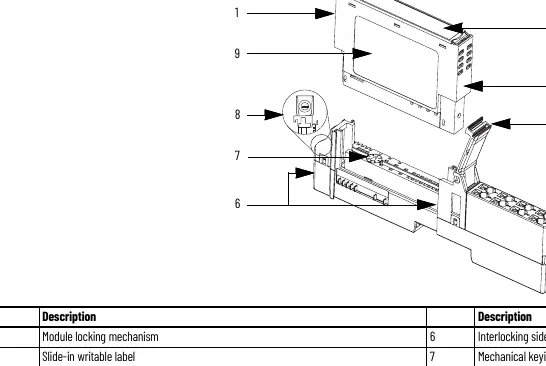

- Abbildung 2 zeigt die Installation auf 1734-TOP oder 1734-TOPS Basis.
- Das Verdrahtungsdiagramm auf Seite 6 zeigt die Anschlüsse für Lasten an den Ausgängen 0 und 1.
Modellkompatibilität
- Kompatibel mit DeviceNet, PROFIBUS, ControlNet und EtherNet/IP Adaptern.
- Erfordert RSLogix 5000 Software Version 11+ oder Studio 5000 Logix Designer Version 20+.
