Installationsanleitung für Danfoss MCX 15b Steuerung für IPS 8
Erfahren Sie, wie Sie die Danfoss MCX 15b Steuerung für IPS 8 sicher austauschen und installieren. Diese Anleitung enthält Schritte zur Druckentlastung, zum Anschluss und zur Konfiguration.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den Austausch und die Installation der vorprogrammierten Steuerung MCX 15b für IPS 8 Systeme. S. 1, 2
Wichtigste Schritte
- Druckentlastung der Ammoniak-Seite vor dem Ausbau S. 1
- Anschluss der Kabel an die neuen Buchsen S. 2
- Konfiguration der Anzahl der Spülpunkte S. 2
Erste Inbetriebnahme
- Schalter QM2 auf ON stellen und Spülpunkte konfigurieren S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Produktcode | 084H5052 | Vorprogrammierte Version | S. 2 |
Wo es im PDF steht
- Sicherheitsanweisungen und Demontage S. 1
- Anschlussbelegung und Konfiguration S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument beschreibt den Austausch und die Installation der vorprogrammierten Steuerung MCX 15b für IPS 8 Systeme. Die Steuerung ist als Plug & Play-Lösung konzipiert (Code 084H5052), erfordert jedoch spezifische Sicherheitsvorkehrungen bei der Demontage des alten Geräts.
Vorbereitung und Sicherheit
Vor dem Trennen und Entfernen der alten MCX-Steuerung muss die Ammoniak-Seite der Spüleinheit zwingend druckentlastet werden. Befolgen Sie diese Schritte:
- Schließen Sie alle Versorgungsleitungen von den Spülpunkten des Ammoniaksystems.
- Starten Sie die Steuerung neu, um das Abpumpen (Pump-down) zu erzwingen.
- Warten Sie 20 Minuten.
- Stoppen Sie den Kompressor, indem Sie den Kompressorschalter QM1 auf die Position "Off" stellen.
- Schließen Sie das SVA-Absperrventil in der Ablaufleitung (unter dem IPS 8).
- Lassen Sie den verbleibenden Systemdruck auf Umgebungsdruck ab, indem Sie das SNV-Ablassventil öffnen. Alternativ kann ein Permanentmagnet am AKVA 10 Ventil zur erzwungenen Öffnung angebracht werden.
Austausch der Steuerung
Um die Steuerung von der Tragschiene zu lösen, ziehen Sie die Schienenverriegelung (Rail lock). Trennen Sie alle Verbindungen und stecken Sie diese in die entsprechenden Buchsen der neuen Steuerung.
Inbetriebnahme und Konfiguration
Nach der Installation der neuen Steuerung sind folgende Schritte erforderlich:
- Stellen Sie den Schalter QM2 auf die Position "On".
- Konfigurieren Sie die Anzahl der Spülpunkte gemäß dem IPS 8 Benutzerhandbuch:
- Aktivieren Sie den Multipurger (Label y02).
- Geben Sie die Anzahl der Spülpunkte ein.
- Konfigurieren Sie alle weiteren kundenspezifischen Einstellungen, sofern erforderlich.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
System steht unter Druck
Druckentlastung über das SNV-Ablassventil oder durch Anbringen eines Permanentmagneten am AKVA 10 Ventil durchführen.
Steuerung lässt sich nicht von der Schiene lösen
Die Schienenverriegelung (Rail lock) ziehen, um die Steuerung von der Tragschiene zu entriegeln.
Vor der Verwendung
- Ammoniak-Seite druckentlasten
- Versorgungsleitungen schließen
- Kompressor QM1 ausschalten
- SVA-Absperrventil schließen
- SNV-Ablassventil öffnen
Technische Daten in der Praxis
- Code 084H5052
- Vorprogrammierte MCX15B Steuerung, Plug & Play bereit.
Abbildungen und Diagramme

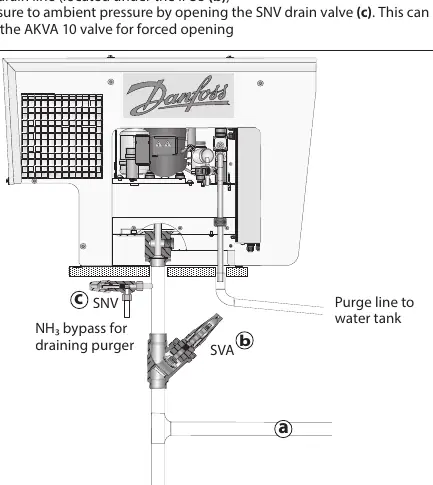

- Fig. 1 zeigt die Position der Ventile (SNV, SVA) und die Spülleitung zum Wassertank.

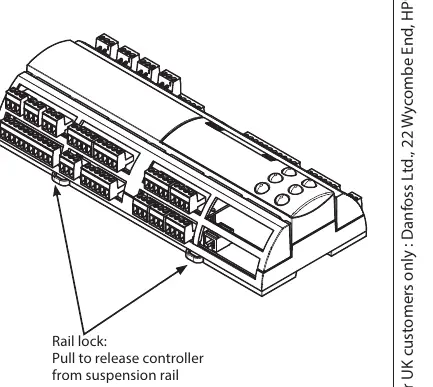

- Fig. 3 zeigt den Mechanismus der Schienenverriegelung zum Lösen der Steuerung.

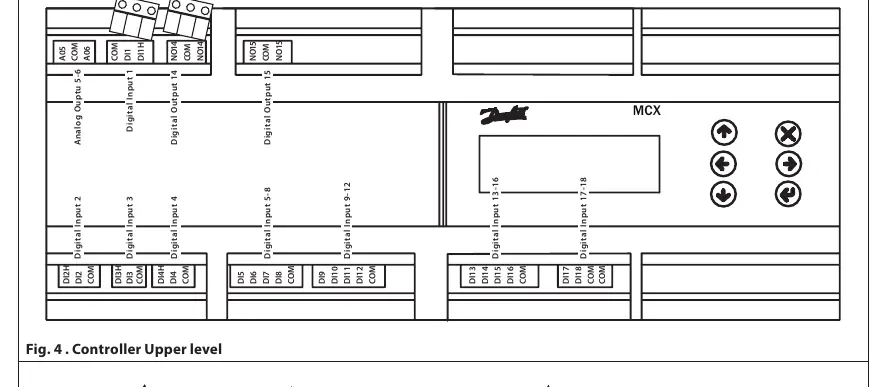

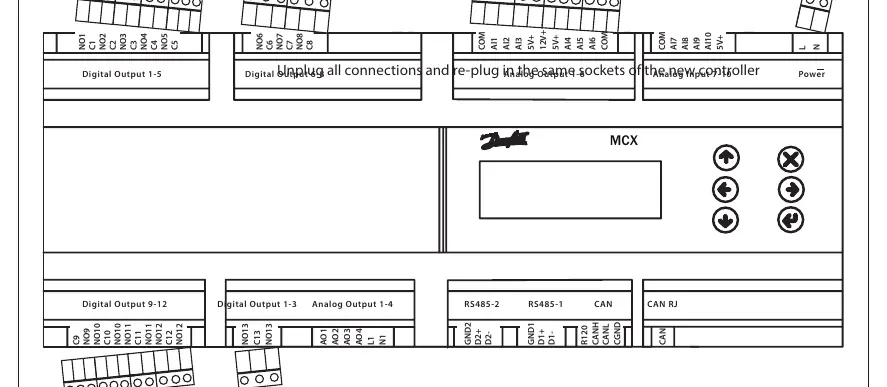

- Fig. 4 und 5 zeigen die Belegung der oberen und unteren Anschlüsse der Steuerung.
Modellkompatibilität
- Diese Steuerung ist spezifisch für IPS 8 Systeme vorprogrammiert.
- Konfiguration der Spülpunkte erfordert das IPS 8 Benutzerhandbuch.
