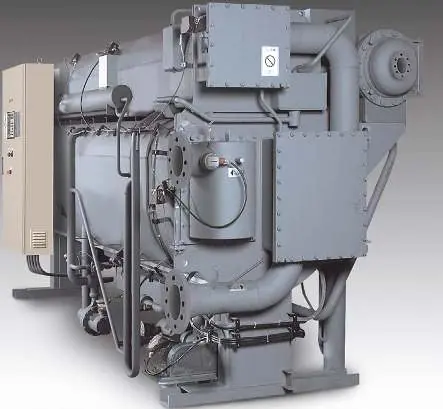

Die Carrier 16NK Serie umfasst dampfbetriebene Absorptionskältemaschinen mit doppelter Wirkung. Diese Geräte sind für industrielle Kühlanwendungen konzipiert, bei denen Niederdruckdampf als Abwärme zur Verfügung steht. Die Anleitung bietet eine Übersicht über die technischen Spezifikationen der 18 verschiedenen Modellgrößen sowie eine Erläuterung des Bedienfelds.
Produktübersicht
Die 16NK-Serie zeichnet sich durch hohe Effizienz und einen geringen Platzbedarf aus. Sie reduziert den Stromverbrauch erheblich und eliminiert die Erzeugung von Treibhausgasen, da sie keinen großen Motorkompressor verwendet. Dies führt zu einem vibrationsarmen und leisen Betrieb.
Technische Daten
Die Kältemaschinen decken einen nominalen Kühlleistungsbereich von 345 kW bis 4652 kW ab. Die Stromversorgung erfolgt standardmäßig über 400V-3-50Hz. Die physikalischen Daten, einschließlich Durchflussraten, Druckverlust und Abmessungen, variieren je nach Modellgröße (11 bis 81).
Bedienfeld und Steuerung
Das Gerät verfügt über ein zentrales Display- und Kontrollboard. Über dieses Panel können Benutzer den Betriebsstatus überwachen, Betriebsmodi auswählen (Remote/Local) und Alarme einsehen. Das System umfasst eine automatische Diagnosefunktion, die Betriebsbedingungen überwacht und eine stabile Leistung sicherstellt.
Funktionen und Vorteile
- Umweltfreundlich: FCKW-frei und reduziert Treibhausgasemissionen.
- Wartungsarm: Hochleistungs-Spülsystem minimiert den Wartungsaufwand.
- Sicherheit: Modernste Schutzvorrichtungen garantieren eine erhöhte Betriebssicherheit.
- Inverter-Steuerung: Die Absorptionspumpe ist mit einer Inverter-Steuerung für einen effizienten und energiesparenden Betrieb ausgestattet.
Herstellerinformationen
Carrier Global Corporation
Praktische Hilfe
Typische Probleme
Alarm-Anzeige leuchtet
Überprüfen Sie das Display auf Fehlercodes und konsultieren Sie das Bedienfeld für den Status von Sicherheitskreisen oder Brenneralarmen.
Instabiler Betrieb
Das Auto-Diagnose-System überwacht die Bedingungen. Stellen Sie sicher, dass die Dampf- und Wasserzufuhr innerhalb der spezifizierten Parameter liegen.
Vor der Verwendung
- Stellen Sie sicher, dass die Dampfversorgung (Sattdampf 784 kPa) korrekt angeschlossen ist.
- Überprüfen Sie die Stromversorgung (400V-3-50Hz).
- Stellen Sie sicher, dass der Kühlwasserkreislauf und der Kaltwasserkreislauf ordnungsgemäß angeschlossen und entlüftet sind.
- Prüfen Sie, ob das Bedienfeld im Modus 'Local' oder 'Remote' korrekt konfiguriert ist.
Technische Daten in der Praxis
- Nominale Kühlleistung
- Der Leistungsbereich des Geräts, gemessen in kW (345 bis 4652 kW je nach Modell).
- Dampfverbrauch
- Die Menge an Sattdampf (784 kPa), die das Gerät für den Betrieb benötigt (kg/h).
- Betriebsgewicht
- Das Gewicht der Maschine im Betriebszustand, wichtig für die statische Planung des Aufstellungsortes.
Abbildungen und Diagramme
- Das Bedienfeld (Seite 4) zeigt den Status von Pumpen (#1ABS, #2ABS, REF, PURGE), Brenner, Sicherheitskreis und Verbrennung.
- Die Tasten SET und BACK dienen zur Navigation im Menü.
- Die Tasten STOP und RUN steuern den Betriebszustand der Kältemaschine.
Modellkompatibilität
- Das Gerät ist für den Anschluss an Fernwärme-Dampfsysteme geeignet.
- Die Stromversorgung ist auf 400V-3-50Hz festgelegt.
