Installationsanleitung für Acuity Brands Factor Horticulture LED-Beleuchtungssystem

Detaillierte Installationsanleitung für das Acuity Brands Factor Horticulture LED-Beleuchtungssystem. Erfahren Sie alles über Montage, elektrische Anschlüsse, Verkabelung und Dimm-Optionen für die Serien VAFS 2, 4, 5 und 6.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Installation und den Betrieb des Factor Horticulture LED-Beleuchtungssystems. Vor Beginn der Arbeiten muss die Stromversorgung zwingend unterbrochen werden. Das System ist nur für den gewerblichen oder industriellen Gebrauch bestimmt. Stellen Sie sicher, dass die Umgebungstemperatur den Spezifikationen entspricht (0-30°C für VAFS 2; 0-40°C für VAFS 4, 5 oder 6) und eine mechanische Belüftung vorhanden ist.

Sicherheitshinweise

  • Schalten Sie vor der Installation, Inspektion, Reinigung oder Demontage die Stromversorgung ab.
  • Verwenden Sie geeignete persönliche Schutzausrüstung (PSA), insbesondere Schutzbrille, Helm und Lederhandschuhe.
  • Das System muss gemäß den geltenden nationalen und lokalen Elektrovorschriften installiert werden.
  • Halten Sie einen Mindestabstand von 3 Zoll (ca. 7,6 cm) zu brennbaren Materialien ein.
  • Die Lightbar muss mit der Linse nach unten installiert werden, mit einem Mindestabstand von 6 Zoll (ca. 15 cm) zu Objekten darunter.
  • Kabel dürfen nicht in Wänden, Böden oder Decken verborgen oder durch diese hindurchgeführt werden.

Komponenten und Spezifikationen

Das System besteht aus Factor Series Lightbars, GEPSC210-600*-A**NA Series LED-Treibern und optionalen Verbindungskabeln. Die Lightbars sind in verschiedenen Konfigurationen erhältlich (VAFS 2, 4, 5, 6). Achten Sie auf die korrekte Last pro Treiber gemäß den Spezifikationen in der Tabelle.

Montage

Es gibt verschiedene Montagemöglichkeiten:

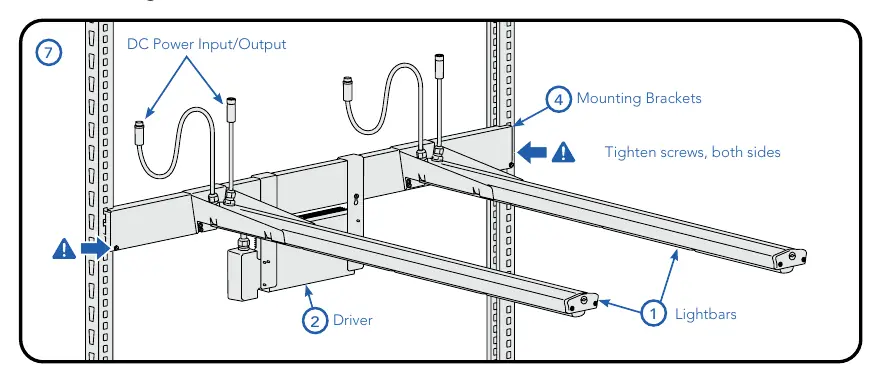

Rolling Rack Montage für VAFS 2 und VAFS 4, 5, 6
Rolling Rack Montage für VAFS 2 und VAFS 4, 5, 6

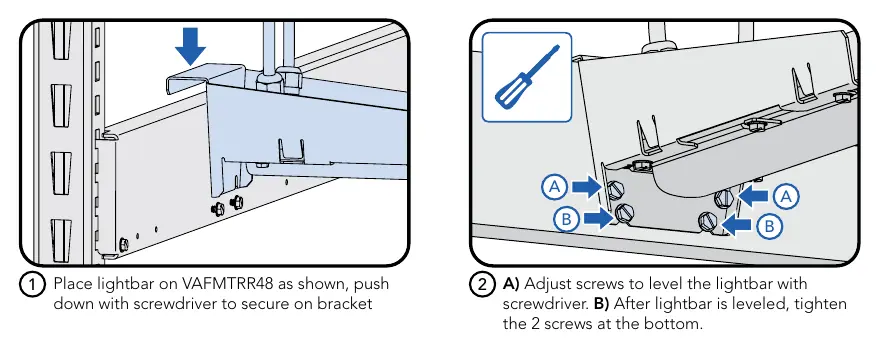

Rolling Rack und Suspended Mount Installationsschritte
Rolling Rack und Suspended Mount Installationsschritte

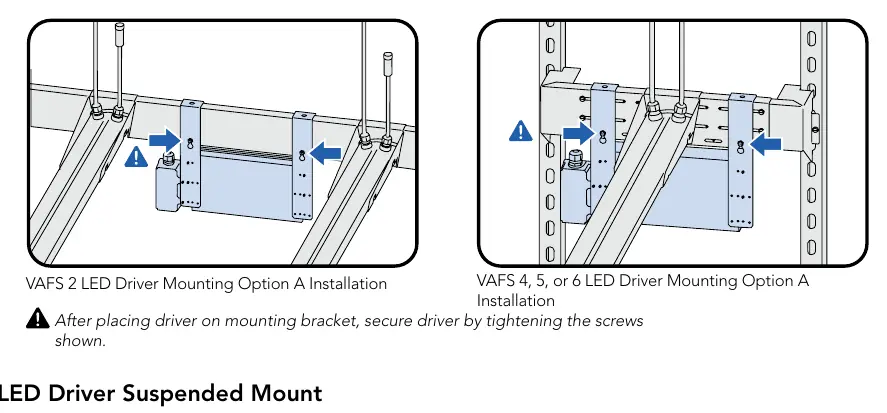

LED Treiber Montageoptionen
LED Treiber Montageoptionen
  • Rolling Rack Mount: Befestigung der Lightbars und Treiber an einem Rollgestell. Achten Sie darauf, die horizontalen Halterungen fest mit den Streben zu verschrauben.
  • Suspended Mount: Verwendung von Drahtform-Halterungen (VAFMTSB), um die Lightbar an einer Tragstruktur oder an Kabeln aufzuhängen. Die Halterungen werden in die Schlitze an der Unterseite der Lightbar geschoben.
  • LED Driver Mount: Treiber können an Halterungen montiert oder mittels Toggle-Kabeln an einer Tragstruktur aufgehängt werden.

Elektrische Anschlüsse

Die Verbindung zwischen Treiber und Lightbars erfolgt über Verbindungskabel. Ein entscheidender Schritt ist die Installation der Shorting Cap (Abschlusskappe) am letzten Kabel der Lightbar-Reihe; ohne diese Kappe leuchtet das System nicht. Bei VAFS 2 sind maximal 2 Lightbars zulässig. Bei VAFS 4, 5 oder 6 sind mindestens 4 und maximal 6 Lightbars erforderlich. Verbinden Sie die Stecker (Male/Female) und sichern Sie diese mit der Sicherungsmutter.

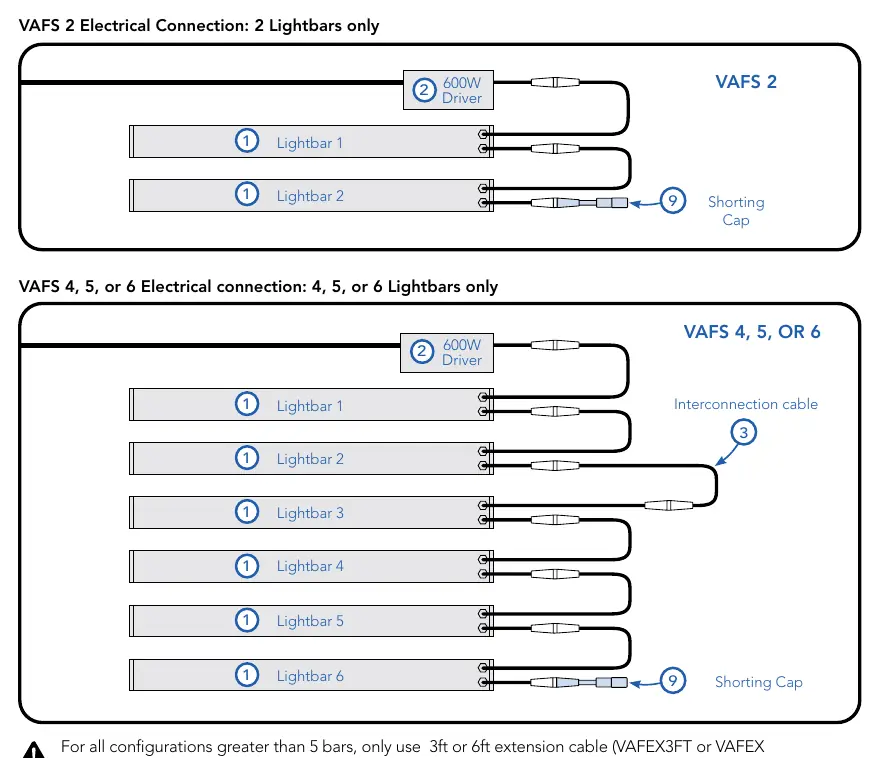

Elektrische Verbindung und Shorting Cap Installation
Elektrische Verbindung und Shorting Cap Installation

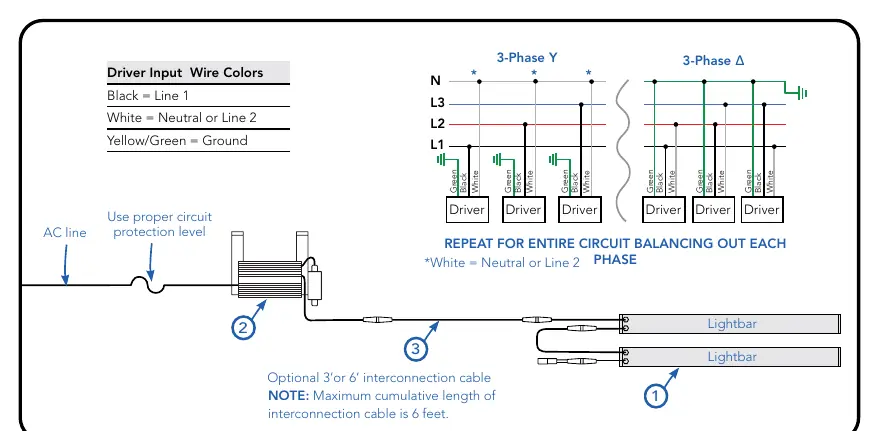

Anschlussschema
Anschlussschema

Dimm-Optionen

Das System unterstützt optionales kabelgebundenes Dimmen (0-10V). Hierfür muss die Anschlussdose geöffnet, eine geeignete 1/2" NPT-Verschraubung installiert und die Verkabelung gemäß dem Schaltplan für Treiber vor oder nach 2021 vorgenommen werden. Bei 0% Dimmung geht das System in den Standby-Modus.

Herstellerinformationen

Acuity Brands, Inc.

Markenprofil

Praktische Hilfe

Typische Probleme

Das System leuchtet nicht.

Überprüfen Sie, ob die Shorting Cap (Abschlusskappe) am letzten Kabel der Lightbar-Reihe korrekt installiert ist.

Beschädigung des Produkts bei VAFS 4, 5 oder 6.

Stellen Sie sicher, dass mindestens 4 Lightbars angeschlossen sind. Der Anschluss von weniger als 4 Lightbars kann das Produkt beschädigen.

Anschlussdose lässt sich nicht schließen oder ist beschädigt.

Achten Sie darauf, die Schrauben der Anschlussdose nicht zu fest anzuziehen, um das Gehäuse nicht zu beschädigen.

Vor der Verwendung

  • Stromversorgung vor allen Arbeiten ausschalten.
  • PSA tragen (Schutzbrille, Helm, Lederhandschuhe).
  • Umgebungstemperatur prüfen (VAFS 2: 0-30°C; VAFS 4/5/6: 0-40°C).
  • Sicherstellen, dass mechanische Belüftung vorhanden ist.
  • Shorting Cap für das Ende der Kette bereithalten.
  • Kompatibilität der Treiber-Spannung prüfen.

Technische Daten in der Praxis

Maximale Kabellänge
Die maximale kumulative Länge der Verbindungskabel beträgt 6 Fuß (ca. 1,8 m).
0-10V Dimmen
Ermöglicht die Einstellung der Lichtleistung von 0% bis 100%.

Abbildungen und Diagramme

  • Schaltplan zeigt die korrekte Verkabelung der Treiber und Lightbars.
  • Montageskizzen zeigen die Befestigung der Lightbars an Rolling Racks und mittels Drahtform-Halterungen.
  • Detailansicht der Shorting Cap Installation am Ende der Lightbar-Kette.

Modellkompatibilität

  • Nur für den gewerblichen oder industriellen Gebrauch.
  • Nicht in Wasser eintauchen.
  • Verwenden Sie nur die in diesem Dokument identifizierten Komponenten.
