Bedienungsanleitung für Accsoon CineView SE 4K Wireless Video Transmission System

Wichtige Informationen aus der Anleitung

Das Accsoon CineView SE 4K ist ein drahtloses Videoübertragungssystem mit einer Reichweite von bis zu 400 Metern und einer Latenz von unter 50ms (bei 1080p). Es unterstützt die Übertragung auf bis zu 5 Geräte gleichzeitig (1 kabelgebunden, 4 drahtlos). Vor der Inbetriebnahme müssen Sender und Empfänger auf die gleiche Gruppe eingestellt werden, um eine Verbindung herzustellen.

Lieferumfang

Das Set enthält je nach Paketvariante:

• CineView SE 4K Sender und/oder Empfänger
• Antennen (2.4GHz/5GHz)
• Cold Shoe Mount Adapter
• Inbusschlüssel
• Bedienungsanleitung

Installation und Inbetriebnahme

Antennenmontage: Schrauben Sie die mitgelieferten Antennen fest auf die Anschlüsse des Geräts.

Montage: Verwenden Sie den Cold Shoe Mount Adapter, um das Gerät an einem Kamerakäfig oder Stativ zu befestigen.

Stromversorgung: Das System unterstützt NP-F-Akkus (NP-F550, F750, F970) oder eine externe DC-Stromquelle (7.4-16.8V, 5.5mm x 2.1mm Stecker, Center Positive).

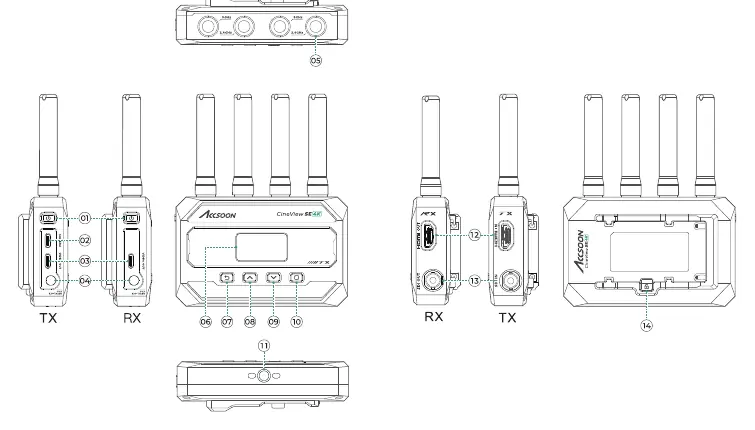

Anschlüsse und Verbindung

Kabelverbindung: Verbinden Sie die Kamera via HDMI oder SDI mit dem Sender. Der Empfänger bietet HDMI- und SDI-Ausgänge für Monitore.

USB-C Videoausgang: Über den USB-C-Port kann das Videosignal an mobile Geräte (iOS/Android) übertragen werden. Hierfür ist ein entsprechendes USB-C-auf-USB-C oder USB-C-auf-Lightning-Kabel erforderlich.

Sender- und Empfängereinstellungen

Die Konfiguration erfolgt über das LCD-Display und die Tasten (Return, Up, Down, OK). Wichtige Einstellungen umfassen:

• Gruppeneinstellung: Sender und Empfänger müssen für eine erfolgreiche Kopplung auf die gleiche Gruppe (1-16) eingestellt sein.
• Regionseinstellung: Stellen Sie sicher, dass die Regionseinstellung mit Ihrem Standort übereinstimmt, um lokale Funkvorschriften einzuhalten.
• Bitrate: Kann für die drahtlose Übertragung angepasst werden.
• USB-Modus: Wählen Sie zwischen Apple oder Android für den USB-C-Ausgang.

Accsoon SEE App

Die App ermöglicht Monitoring und Live-Streaming. Laden Sie die App aus dem App Store oder Google Play Store herunter. Verbinden Sie Ihr Mobilgerät mit dem WLAN des Senders (Name: Accsoon_****, Passwort: 123456789). Die App bietet Funktionen wie Monitoring, Aufnahme und Live-Streaming-Einstellungen.

Firmware-Update

Updates werden über die Accsoon SEE App durchgeführt. Stellen Sie sicher, dass der Akku zu über 50% geladen ist. Verbinden Sie das Mobilgerät mit dem Sender, suchen Sie in der App nach Updates und folgen Sie den Anweisungen auf dem Bildschirm. Das Gerät startet nach dem Update automatisch neu.

Fehlerbehebung

Bei Verbindungsproblemen prüfen Sie, ob Sender und Empfänger in der gleichen Gruppe sind. Bei Bildstörungen stellen Sie sicher, dass die Antennen fest sitzen und keine Hindernisse die Signalübertragung blockieren. Prüfen Sie bei fehlendem Videosignal die Kabelverbindungen und die Kompatibilität des Videoformats.
