Bedienungsanleitung für ROLINE Wireless Extender Set 14.01.3418
Schnelle Anleitung zur Einrichtung und Kopplung des ROLINE Wireless Extender Sets (14.01.3418). Erfahren Sie, wie Sie Sender und Empfänger verbinden, spiegeln und Dual-TX-Dongles nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Einrichtung und Bedienung des ROLINE Wireless Extender Sets (Modell 14.01.3418). Das System ermöglicht die drahtlose Übertragung von HDMI-Signalen von einem USB-C-Gerät (Sender/TX) zu einem Monitor oder Fernseher (Empfänger/RX).
Geräteübersicht
Der Sender (TX) unterstützt USB-C mit DP-Alt-Modus für die Verbindung mit PCs oder Tablets. Der Empfänger (RX) wird per HDMI an das Anzeigegerät angeschlossen und benötigt eine 5V USB-A Stromversorgung.
Kopplungsvorgang
RX-Dongle initialisieren
- Verbinden Sie den RX-Dongle mit dem Monitor und schließen Sie die USB-A-Stromversorgung an.
- Warten Sie, bis das Gerät gebootet hat und die Hauptschnittstelle auf dem Bildschirm erscheint.
- Halten Sie die Reset-Taste am RX gedrückt, um die Kopplungsaufforderung zu aktivieren.
- Prüfen Sie, ob Versionsnummer und SSID auf dem Bildschirm korrekt angezeigt werden.
TX-Dongle koppeln
- Verbinden Sie den TX-Dongle mit dem Quellgerät (USB-C).
- Halten Sie die Pairing-Taste am TX für ca. 5 Sekunden gedrückt, bis das Licht erlischt und anschließend schneller blinkt.
- Lassen Sie die Taste los, um den Kopplungsvorgang zu starten.
- Warten Sie auf die Meldung Pairing OK auf dem Monitor.
Spiegelung steuern
Sie können die Bildübertragung jederzeit unterbrechen oder wiederherstellen:
- Drücken Sie die Tasten Koppeln und Bildschirm ein/aus am verbundenen Gerät, um die Spiegelung zu deaktivieren.
- Drücken Sie die Tasten erneut, um die Verbindung wiederherzustellen.

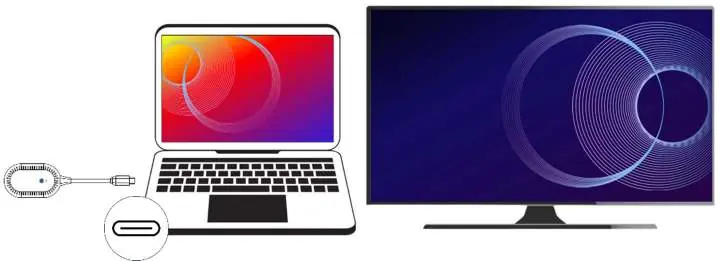

Betrieb mit Dual TX Dongles
Es ist möglich, zwei Sender mit einem Empfänger zu nutzen:
- Verbinden Sie den zweiten TX-Dongle mit einem neuen Gerät.
- Aktivieren Sie den Kopplungsmodus am RX (Taste gedrückt halten, bis Bereit zum Koppeln erscheint).
- Halten Sie die Pairing-Taste am zweiten TX für 5 Sekunden gedrückt.
- Nach erfolgreicher Kopplung (Pairing OK) können Sie zwischen den Geräten umschalten, indem Sie die Taste Koppeln und Bildschirm ein/aus am jeweiligen Gerät drücken.
Praktische Hilfe
Typische Probleme
Keine Bildübertragung
Stellen Sie sicher, dass der TX-Dongle fest mit dem USB-C-Port verbunden ist und das Quellgerät DP-Alt-Modus unterstützt.
Kopplung schlägt fehl
Starten Sie den Kopplungsvorgang neu und stellen Sie sicher, dass der RX-Dongle im Pairing-Modus ist.
Vor der Verwendung
- Prüfen Sie, ob Ihr USB-C-Gerät den DP-Alt-Modus unterstützt.
- Stellen Sie sicher, dass der RX-Dongle über ein 5V USB-A Netzteil mit Strom versorgt wird.
- Vergewissern Sie sich, dass der Monitor auf den korrekten HDMI-Eingang eingestellt ist.
Abbildungen und Diagramme
- Die Diagramme zeigen die Verbindung des RX-Dongles mit HDMI und Stromversorgung.
- Die Pairing-Schritte verdeutlichen die Tastenbetätigung am TX-Dongle.
Modellkompatibilität
- Kompatibel mit Windows, macOS und ChromeOS.
- Erfordert USB-C mit DP-Alt-Modus am Quellgerät.
