Bedienungsanleitung für Accsoon CineView 2 SDI Drahtloses Videoübertragungssystem

Wichtige Informationen aus der Anleitung

Das Accsoon CineView 2 SDI ist ein drahtloses Videoübertragungssystem der nächsten Generation mit einer Reichweite von bis zu 450 Metern (Sichtlinie) und einer Latenz von unter 50 ms. Es nutzt die Accsoon Dual-Band-Technologie (2,4 GHz + 5 GHz) für hohe Stabilität. Das System unterstützt die Überwachung auf bis zu 4 Geräten gleichzeitig.

Lieferumfang

• Transmitter (Sender)
• Receiver (Empfänger)
• Cold Shoe Mount Adapter (2x)
• High-Gain Dual-Band Antennen (kurz: 4x, lang: 4x)
• Bedienungsanleitung / Garantiekarte

Installation und Inbetriebnahme

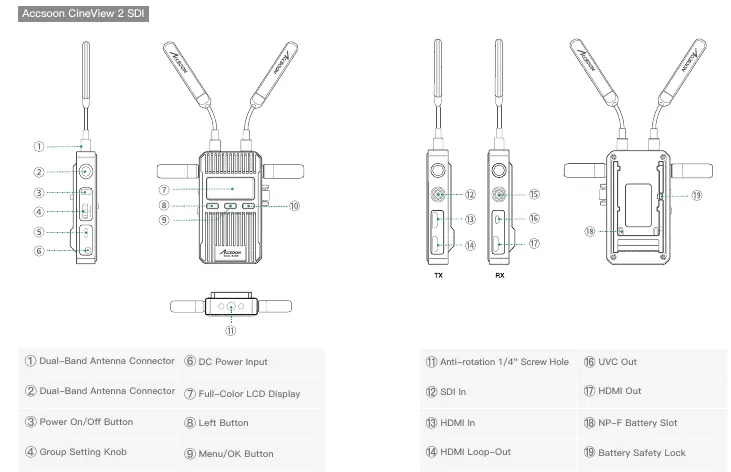

1. Montieren Sie die Antennen wie abgebildet.

2. Befestigen Sie das Gerät mit dem Cold-Shoe-Adapter an der Kamera oder dem Kamerakäfig.

3. Stromversorgung: Verwenden Sie einen NP-F-Akku (F970/F750/F550), eine DC-Quelle oder USB-C (5V/3A).

4. Verbinden Sie die Kamera mit dem Transmitter über SDI oder HDMI.

Gruppeneinstellungen und Kopplung

Das System verwendet einen Gruppen-Drehknopf an Transmitter und Receiver. Wenn beide auf die gleiche Gruppe eingestellt sind, erfolgt die Kopplung automatisch. Um mehrere Receiver (bis zu 4) mit einem Transmitter zu verbinden, stellen Sie alle Geräte auf dieselbe Gruppe ein. Bei Gruppenänderungen ist ein Neustart erforderlich.

App-Überwachung

Laden Sie die "Accsoon SEE" App aus dem Google Play Store oder iOS App Store herunter. Verbinden Sie Ihr Mobilgerät mit dem 5GHz Wi-Fi des CineView 2 SDI (SSID: "Accsoon_****", Standardpasswort: "12345678"). Öffnen Sie die App und wählen Sie "MONITOR", um die Übertragung zu starten.

Livestreaming

Es gibt zwei Möglichkeiten für das Livestreaming:

• Via UVC-Ausgang: Verbinden Sie den Receiver über ein USB-C-Kabel mit einem Computer.
• Via Accsoon SEE App: Stellen Sie den Transmitter auf "Speed Mode", öffnen Sie die App, gehen Sie zur Monitoring-Seite, tippen Sie auf "Live", geben Sie die RTMP-URL und den Code ein und starten Sie das Streaming.

Firmware-Update

Stellen Sie sicher, dass der Akkuladestand über 50% liegt. Verbinden Sie das Mobilgerät mit dem Internet, öffnen Sie die Accsoon SEE App, wählen Sie das Gerät aus und navigieren Sie zu "FIRMWARE UPDATE". Folgen Sie den Anweisungen in der App.

Technische Daten

• Reichweite: 1500ft / 450m
• Latenz:< 50ms
• Video-Eingang (Transmitter): HDMI, 3G SDI
• Video-Ausgang (Receiver): HDMI, 3G SDI, UVC
• Stromversorgung: NP-F Akku, DC (7.4-16.8V), USB-C (5V/3A)
• Betriebstemperatur: -10 bis 40°C

Fehlerbehebung

Bei Verbindungsproblemen stellen Sie sicher, dass Transmitter und Receiver in der gleichen Gruppe sind. Wenn kein Video angezeigt wird, prüfen Sie die Kabelverbindungen und das Videoformat der Kamera. Bei ruckelndem Bild überprüfen Sie die Antennenmontage und stellen Sie sicher, dass keine Metallgegenstände das Signal blockieren.
