Bedienungsanleitung für VigilLink VLIP-SDFC-TRX 10G SDVoE HDMI Transceiver

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für den VigilLink VLIP-SDFC-TRX, einen SDVoE-konformen AV-over-IP-Transceiver. Das Gerät unterstützt 4K60 4:4:4 Videoübertragung, Video-Wall-Funktionen und Multiview. Für den Betrieb ist ein 10G-verwalteter Netzwerk-Switch erforderlich. Die Konfiguration erfolgt über eine Web-GUI oder API.

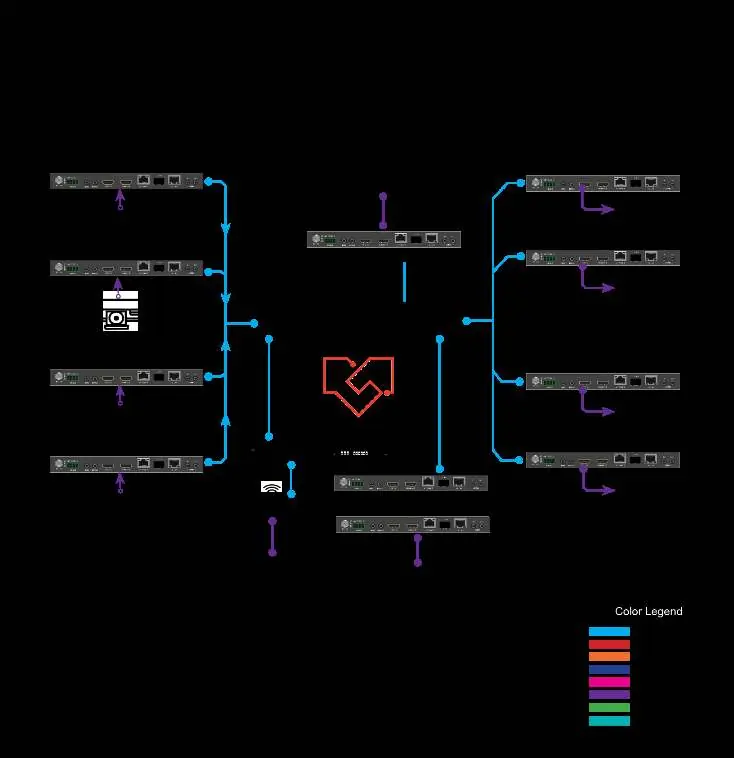

Produktbeschreibung

Der Transceiver kann flexibel als Encoder oder Decoder konfiguriert werden. Er unterstützt unkomprimierte 4K-Videoübertragung, HDR, Dolby Vision und USB 2.0 KVM-Routing. Die Stromversorgung erfolgt über PoE (802.3at) oder das mitgelieferte 12V-Netzteil.

Bedienelemente und Anschlüsse

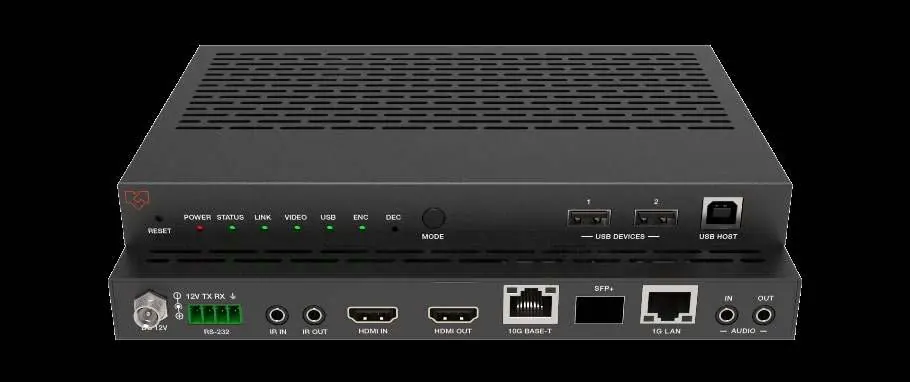

Frontseite: Enthält Status-LEDs (Power, Status, Link, Video, USB, ENC/DEC-Modus), eine MODE-Taste zum Umschalten zwischen Encoder- und Decoder-Modus sowie USB-Anschlüsse (Host/Device).

Rückseite: Bietet Anschlüsse für HDMI (In/Out), Audio (In/Out), IR (In/Out), RS-232, 10G-Netzwerk (RJ45 und SFP+), 1G-LAN und den DC-Stromanschluss.

Rack-Montage

Das Gerät kann in 6U- oder 1U-Racks montiert werden:

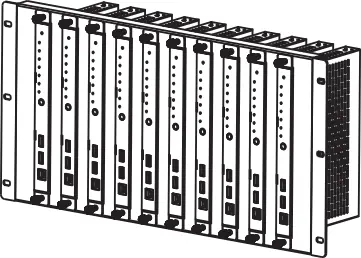

• 6U-Montage: Befestigen Sie die mitgelieferten Montagewinkel am Gerät und schieben Sie es in das Rack. Bis zu 10 Einheiten können vertikal installiert werden.

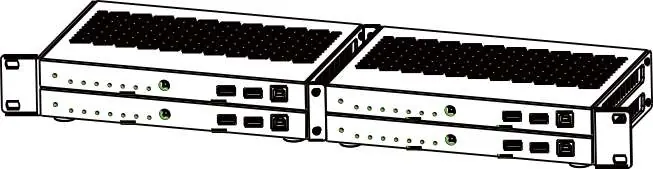

• 1U-Montage: Stapeln Sie zwei Transceiver übereinander, befestigen Sie die 1U-Rack-Panels und verschrauben Sie diese miteinander. Bis zu 4 Einheiten können horizontal installiert werden.

Web-GUI und Konfiguration

Um auf die Web-GUI zuzugreifen:

1. Verbinden Sie den PC mit dem Transceiver.
2. Setzen Sie die IP-Adresse des PCs auf 169.254.100.100 (Subnetzmaske 255.255.0.0).
3. Verwenden Sie ein Bonjour-Protokoll-Tool (z. B. zeroconf Service Browser), um die IP-Adresse des Encoders zu finden.
4. Geben Sie die IP-Adresse in einen Webbrowser ein.
5. Melden Sie sich mit dem Standard-Benutzernamen "admin" und dem Passwort "admin" an.

VLC Media Player Einrichtung

Um den Secondary Stream über VLC abzuspielen:

1. Öffnen Sie VLC Media Player.
2. Wählen Sie "Medien" > "Netzwerkstream öffnen".
3. Geben Sie die Netzwerk-URL ein: rtsp://169.254.100.254/live/main/av_stream (für Mainstream) oder rtsp://169.254.100.254/live/sub/av_stream (für Substream).
4. Klicken Sie auf "Wiedergabe".

Netzwerkanforderungen

Der verwendete Netzwerk-Switch muss folgende Funktionen unterstützen: Layer 3/Managed Switch, 10 Gigabit Bandbreite, IGMP Version 2 (Snooping aktiviert), Filtern/Verwerfen von nicht registriertem Multicast-Traffic und Fast Leave Support.

Firmware-Update

Firmware-Updates werden über die "Update"-Seite in der Web-GUI durchgeführt. Laden Sie die Firmware-Datei hoch und klicken Sie auf "Update". Das Gerät startet nach Abschluss des Vorgangs automatisch neu.
