Bedienungsanleitung für Sabrent DA-HDEX HDMI-Extender
Schnelleinrichtung und Fehlerbehebung für den Sabrent DA-HDEX HDMI-Extender. Erfahren Sie, wie Sie das Gerät anschließen, IR-Signale weiterleiten und Verbindungsprobleme lösen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Sabrent DA-HDEX ist ein HDMI-Extender-Kit, das aus einem Sender (TX) und einem Empfänger (RX) besteht. Es ermöglicht die Übertragung eines HDMI-Signals über ein einzelnes CAT6-Kabel auf eine Entfernung von bis zu 50 Metern bei einer Auflösung von 1080p bei 60Hz. Das Gerät unterstützt zudem eine IR-Weiterleitung (20-60kHz), um die Fernbedienung des Quellgeräts auch am Empfängerstandort nutzen zu können.

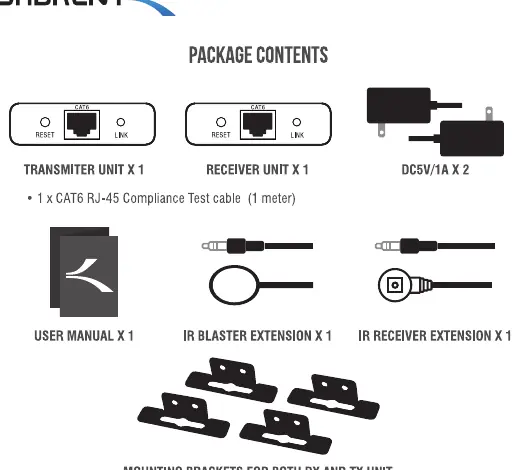

Lieferumfang
- 1x Sender (TX)
- 1x Empfänger (RX)
- 2x Netzteil (5V/1A)
- 1x CAT6 RJ-45 Testkabel (1 Meter)
- 1x IR-Blaster-Verlängerungskabel
- 1x IR-Empfänger-Verlängerungskabel
- Montagehalterungen für TX und RX
- Bedienungsanleitung
Installation
Stellen Sie sicher, dass Sie über ein geeignetes CAT6-Kabel (bis zu 50 Meter) verfügen. Schließen Sie die Geräte wie folgt an:
- Verbinden Sie Ihr Quellgerät (z. B. Blu-ray-Player, Computer) mit dem HDMI-Eingang des Senders (TX).
- Verbinden Sie Ihr Anzeigegerät (z. B. TV, Monitor) mit dem HDMI-Ausgang des Empfängers (RX).
- Verbinden Sie den Sender (TX) und den Empfänger (RX) über ein Netzwerkkabel (CAT6/6A/7).
- Schließen Sie beide Einheiten an die mitgelieferten 5V-Netzteile an.
Verwendung der IR-Fernbedienungsfunktion
Diese Funktion ermöglicht die Nutzung der Infrarot-Fernbedienung des Quellgeräts vom Standort des Displays aus.
- Schließen Sie das IR-Empfängerkabel an den IR-IN-Anschluss des Empfängers (RX) an.
- Schließen Sie das IR-Blaster-Kabel an den IR-OUT-Anschluss des Senders (TX) an.
- Platzieren Sie den IR-Blaster so nah wie möglich am Infrarot-Sensor des Quellgeräts.
Fehlerbehebung
Wenn kein Bild auf dem Bildschirm erscheint, prüfen Sie folgende Punkte:
- Testen Sie die Verbindung mit dem mitgelieferten 1-Meter-CAT6-Kabel, um die Kabelqualität auszuschließen.
- Stellen Sie sicher, dass das Anzeigegerät die vom Quellgerät gesendete Auflösung unterstützt.
- Prüfen Sie, ob das Netzwerkkabel fest in beiden Anschlüssen sitzt.
- Starten Sie Sender oder Empfänger durch Drücken der Reset-Taste neu.
- Stellen Sie sicher, dass die Länge des Netzwerkkabels 50 Meter nicht überschreitet.
Technische Daten
- Stromversorgung: 5V 1A
- Unterstützte Auflösungen: 480i/p, 576i/p, 720p, 1080i/p (bis 60Hz)
- IR-Frequenz: 20-60kHz
- Stromverbrauch:
Herstellerinformationen
Sabrent
Praktische Hilfe
Typische Probleme
Kein Bild auf dem Bildschirm
Prüfen Sie die Kabelverbindungen, testen Sie mit dem mitgelieferten 1m-Kabel, stellen Sie sicher, dass die Auflösung unterstützt wird, und drücken Sie die Reset-Taste.
Falsche Farben, Auflösungsprobleme oder kein Ton
Setzen Sie den Sender zurück, damit sich die Einheiten neu synchronisieren können.
Bild flackert bei Berührung des Metallgehäuses
Vermeiden Sie es, die Einheiten während des Betriebs zu berühren, oder erden Sie das Gerät.
Vor der Verwendung
- HDMI-Quellgerät (TV-Box, PC, Blu-ray-Player)
- HDMI-Anzeigegerät (TV, Monitor, Projektor)
- CAT6-Netzwerkkabel (bis zu 50 Meter)
- Stabile Stromversorgung (5V DC)
Technische Daten in der Praxis
- Maximale Reichweite
- Bis zu 50 Meter über ein einzelnes CAT6-Kabel.
- Maximale Auflösung
- 1080p bei 60Hz.
Abbildungen und Diagramme
- Der Sender (TX) nimmt das HDMI-Signal entgegen und wandelt es für die Übertragung über das Netzwerkkabel um.
- Der Empfänger (RX) wandelt das Signal zurück in HDMI für das Anzeigegerät.
- Die IR-Kabel müssen korrekt zwischen IR-IN (RX) und IR-OUT (TX) verbunden werden.
Modellkompatibilität
- Kompatibel mit HDMI 1.4 und HDCP 1.4.
- Unterstützt unkomprimiertes Audio (LPCM).
- Die Qualität des verwendeten CAT6-Kabels beeinflusst die maximale Übertragungsdistanz.
