Installations- und Konfigurationsanleitung für das AVPro Edge MXNet 10G SDVoE-System

Schnelle Anleitung zur Einrichtung und Konfiguration des AVPro Edge MXNet 10G SDVoE-Systems. Erfahren Sie, wie Sie Transceiver, CBOX und Netzwerk-Switches verbinden, das Mentor Web-UI nutzen und häufige Probleme beheben.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellstartanleitung für das AVPro Edge MXNet 10G SDVoE-System. Es deckt die grundlegende Einrichtung der Transceiver (AC-MXNET-10G-TCVR), der CBOX (AC-MXNET-10G-CBOX) und die Integration in ein 10G-Netzwerk ab. Das System unterstützt 4K 60Hz 4:4:4 Video, Mehrkanal-Audio und Steuersignale.

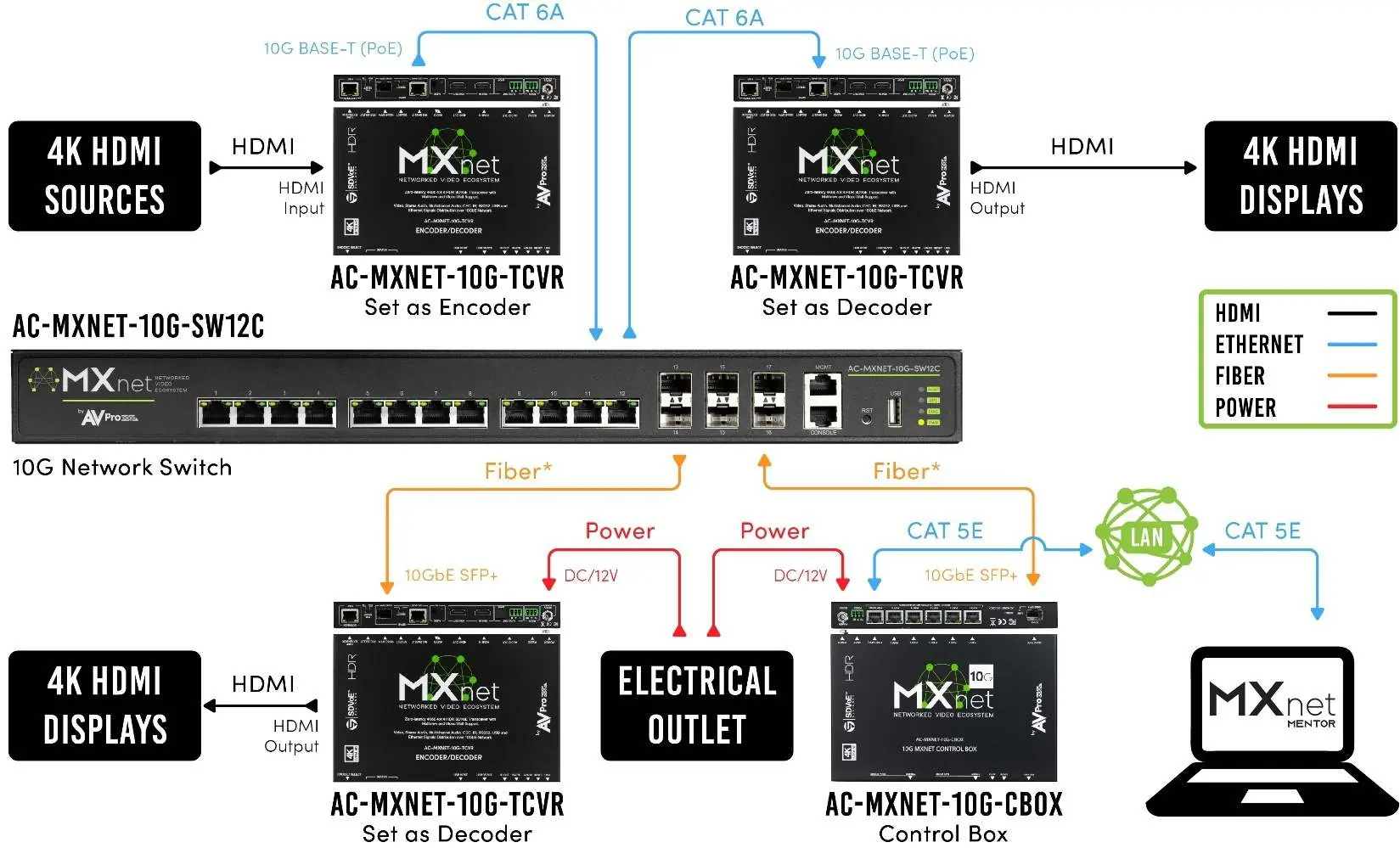

Übersicht der Systemverbindungen
Übersicht der Systemverbindungen

Transceiver-Modus auswählen

Jeder Transceiver kann als Encoder (Sender) oder Decoder (Empfänger) fungieren. Nutzen Sie den ENC/DEC SELECT-Kippschalter an der Vorderseite:

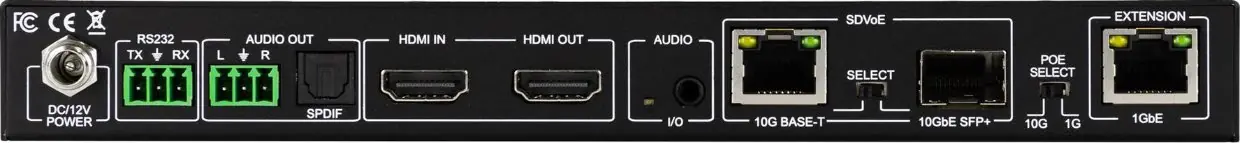

Vorderseite des AC-MXNET-10G-TCVR
Vorderseite des AC-MXNET-10G-TCVR
  • LED an: Encoder-Modus
  • LED aus: Decoder-Modus

Port-Typ und Verkabelung

Das System unterstützt sowohl Kupfer- als auch Glasfaserverbindungen:

  • Kupfer (10G BASE-T): Stellen Sie den SDVoE SELECT-Schalter auf 10G BASE-T und den POE SELECT-Schalter auf 10G. Verbinden Sie den Port mit einem 10G Copper PoE-Port am Switch.
  • Glasfaser (10GbE SFP+): Stellen Sie den SDVoE SELECT-Schalter auf 10GbE SFP+ und den POE SELECT-Schalter auf 1G. Verbinden Sie den Port mit einem 10G SFP+ Port am Switch.

Verbindung zum Netzwerk-Switch

Verbinden Sie die HDMI-Quellgeräte mit dem HDMI IN-Port der Encoder und die Anzeigegeräte mit dem HDMI OUT-Port der Decoder. Wenn ein Transceiver als Encoder konfiguriert ist, fungiert der HDMI OUT-Port als HDMI Loop Out.

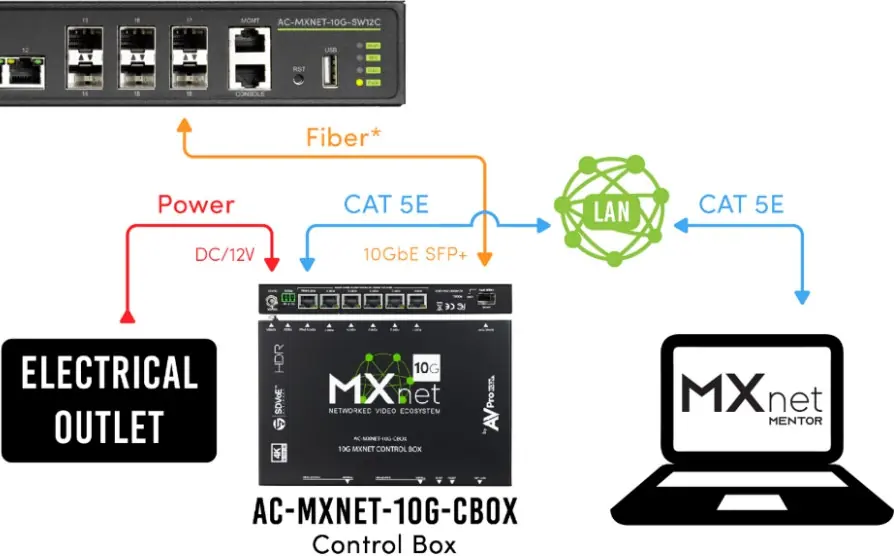

Verkabelungsdiagramm für CBOX
Verkabelungsdiagramm für CBOX

Zugriff auf das Mentor Web-UI

Mentor ist die webbasierte Konfigurationsoberfläche, die auf der CBOX vorinstalliert ist:

Anmeldebildschirm des Mentor Web-UI
Anmeldebildschirm des Mentor Web-UI
  1. Drücken Sie die SCROLL PAGE-Taste an der CBOX, um die IP-Adresse auf dem Status-Bildschirm anzuzeigen.
  2. Geben Sie die IP-Adresse in einen Webbrowser ein.
  3. Verwenden Sie die Standard-Anmeldedaten: Benutzername admin, Passwort admin (alles kleingeschrieben).

Konfiguration und Fehlerbehebung

Über das Mentor-Interface können Sie System-Utilities verwalten, Eingänge und Ausgänge konfigurieren (z.B. EDID-Management, Auflösungsskalierung) und die Auto-Matrix-Funktion für das Umschalten zwischen Quellen und Displays nutzen. Bei Verbindungsproblemen prüfen Sie die Kabelqualität (Cat6a empfohlen), den korrekten Sitz der SFP+-Module und stellen Sie sicher, dass die IP-Adressen im korrekten Bereich liegen (standardmäßig 169.254.x.x).

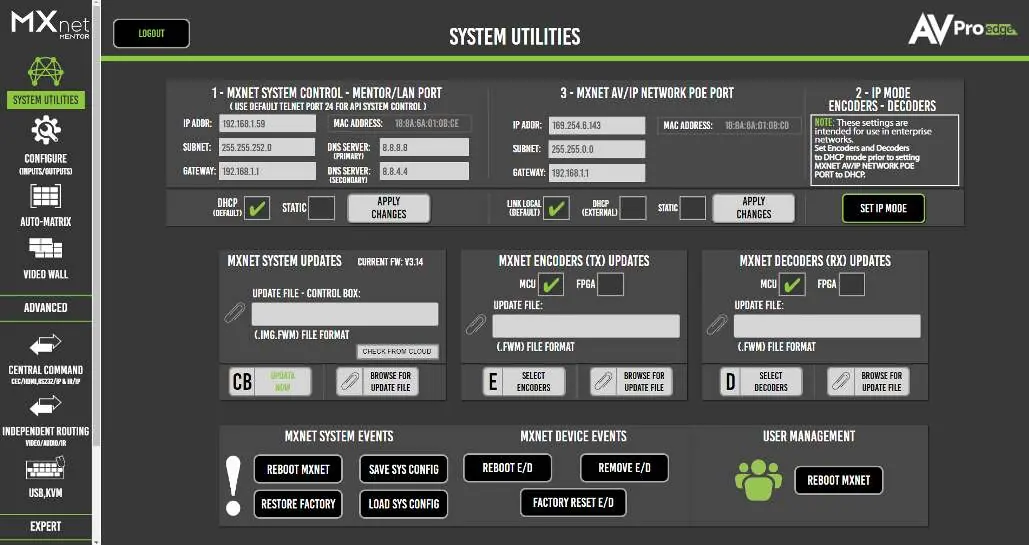

System Utilities im Mentor Web-UI
System Utilities im Mentor Web-UI

Praktische Hilfe

Typische Probleme

Gerät schaltet sich nicht ein

Überprüfen Sie die Stromverbindung am Netzwerk-Switch (PoE) oder verwenden Sie bei Glasfaserverbindungen eine lokale Stromversorgung.

Video-Signalunterbrechungen oder schlechte Verbindung

Prüfen Sie, ob die Kabel ordnungsgemäß angeschlossen sind, nicht zu eng gebündelt wurden und den Biegeradius nicht überschreiten. Verwenden Sie bei Kupferverkabelung Cat6a oder besser.

Encoder/Decoder wird nicht im Mentor angezeigt

Prüfen Sie das mini-OLED-Display am Transceiver auf die IP-Adresse. Wenn diese nicht im Bereich 169.254.x.x liegt, wenden Sie sich an den Support.

Probleme mit 4K-Signalen

Überprüfen Sie die EDID-Einstellungen und passen Sie ggf. die Ausgangsauflösung (Scaling) auf 1080p an, wenn das Display kein 4K unterstützt.

Vor der Verwendung

  • Stellen Sie sicher, dass der Netzwerk-Switch 10G-fähig ist.
  • Wählen Sie den korrekten Transceiver-Modus (Encoder/Decoder) mittels Kippschalter.
  • Konfigurieren Sie den Port-Typ (Kupfer oder Glasfaser) entsprechend der Verkabelung.
  • Verwenden Sie für Kupferverkabelung Cat6a-Kabel oder besser.
  • Stellen Sie sicher, dass SFP+-Module für 10Gb/s ausgelegt sind.

Technische Daten in der Praxis

PoE (Power-over-Ethernet)
Stromversorgung des Transceivers direkt über das Netzwerkkabel vom Switch.

Abbildungen und Diagramme

  • Die Diagramme zeigen die Verbindungskette von HDMI-Quellen über Transceiver (Encoder/Decoder) zu Netzwerk-Switches und Displays.
  • Es wird zwischen Kupfer- (CAT 6A) und Glasfaserverbindungen unterschieden.

Modellkompatibilität

  • Cat6a-Kabel oder besser werden für Kupferinstallationen empfohlen.
  • SFP+-Module müssen spezifisch für 10Gb/s ausgelegt sein.
  • Bei Verwendung von Drittanbieter-Switches müssen IGMP, MTU und PoE-Budget korrekt konfiguriert sein.
