Bedienungsanleitung für Zenty 1080P Wireless HDMI Extender

Wichtige Informationen aus der Anleitung

Der Zenty 1080P Wireless HDMI Extender ermöglicht die drahtlose Übertragung von HDMI-Signalen über eine Entfernung von bis zu 60 Metern im offenen Raum. Das System nutzt das 5GHz ISM-Band für eine stabile Verbindung. Ein Sender (TX) kann mit bis zu zwei Empfängern (RX) gekoppelt werden. Für eine optimale Leistung sollten Hindernisse wie Betonwände oder Metall vermieden werden.

Lieferumfang

• 1 x HDMI Wireless Sender (TX)
• 1 x HDMI Wireless Empfänger (RX)
• 1 x IR-Senderkabel
• 1 x IR-Empfängerkabel
• 2 x DC-Netzteile
• 4 x Antennen
• Bedienungsanleitung

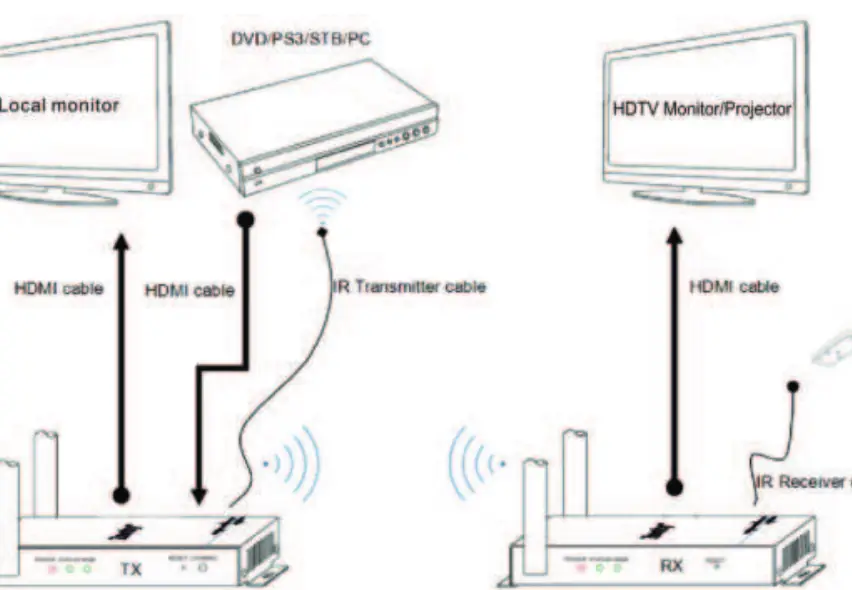

Anschluss und Betrieb

1. Verbinden Sie das HDMI-Quellgerät (z. B. Set-Top-Box, DVD-Player) mit dem HDMI-Eingang des Senders (TX).
2. Verbinden Sie den Fernseher oder Monitor mit dem HDMI-Ausgang des Empfängers (RX).
3. Schließen Sie das IR-Senderkabel an den IR-Ausgang des Senders an und platzieren Sie es vor dem Infrarot-Sensor des Quellgeräts.
4. Schließen Sie das IR-Empfängerkabel an den IR-Eingang des Empfängers an.
5. Schließen Sie die 12V-Netzteile an Sender und Empfänger an. Die POWER-Anzeige leuchtet bei erfolgreicher Stromversorgung.
6. Die Geräte koppeln sich nach dem Einschalten automatisch. Die STATUS-Anzeige leuchtet bei erfolgreicher Verbindung dauerhaft und blinkt während der Übertragung.

Bedienung der Tasten

• Kanalwechsel: Drücken Sie kurz die Taste "CHANNEL" am Sender, um durch die 5GHz-Kanäle zu schalten, falls das Bild instabil ist.
• Werkseinstellungen: Halten Sie die "RESET"-Taste für drei Sekunden gedrückt. Die HDMI-Status-LED blinkt dreimal und das Gerät startet neu. Verwenden Sie hierfür einen dünnen Gegenstand wie eine Büroklammer.

Web-Konfiguration

Zur Vermeidung von Interferenzen können Kanal und SSID über ein Web-Interface angepasst werden:

1. Verbinden Sie sich mit dem WLAN "ZT_HDMI_Wireless_1" (Passwort: 00000000).
2. Stellen Sie die IP-Adresse Ihres Geräts auf Auto (DHCP) oder manuell auf 192.168.1.xxx.
3. Öffnen Sie einen Browser und geben Sie "192.168.1.10" ein.
4. Loggen Sie sich mit dem Standardpasswort "admin" ein.

Technische Daten

• Auflösung: Bis zu 1080P bei 50/60Hz
• Reichweite: Bis zu 60 Meter (im offenen Raum)
• Frequenzband: 5GHz ISM-Band
• Stromversorgung: 12V DC
• Betriebstemperatur: -5 bis 45°C

Wartung

Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Verwenden Sie niemals Alkohol, Farbverdünner oder Benzin zur Reinigung.

Fehlerbehebung

Bei Problemen wie "Kein Bild" oder "Verbindungsaufbau" prüfen Sie bitte zuerst die Stromversorgung beider Geräte, die korrekte Verkabelung und ob die Signalquelle eingeschaltet ist. Bei Bildstörungen versuchen Sie, den Kanal über die "CHANNEL"-Taste zu wechseln oder die Position der Antennen anzupassen.
