Installations- und Bedienungsanleitung für RunCam WiFiLink 2

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Bedienungsanleitung für das RunCam WiFiLink 2 Videoübertragungssystem. Es enthält wichtige Hinweise zur korrekten Antennenmontage, Verkabelung mit dem Flight Controller, LED-Statusanzeigen sowie zur Konfiguration und Fehlerbehebung.

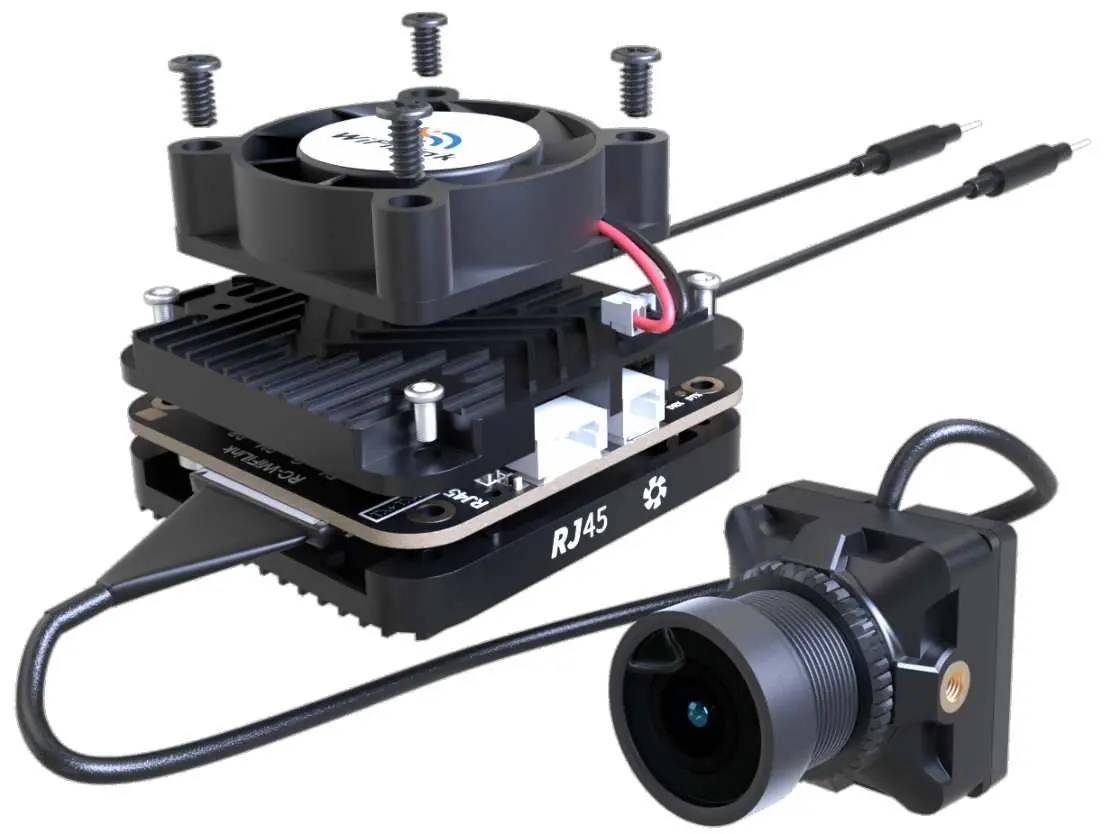

Produktmerkmale

Das System besteht aus einer Haupteinheit mit Lüfter, Antennen, RJ45-Anschluss, 6-Pin-Stromanschluss und einer M12-Kamera. Die Komponenten sind für eine effiziente Videoübertragung in Drohnen konzipiert.

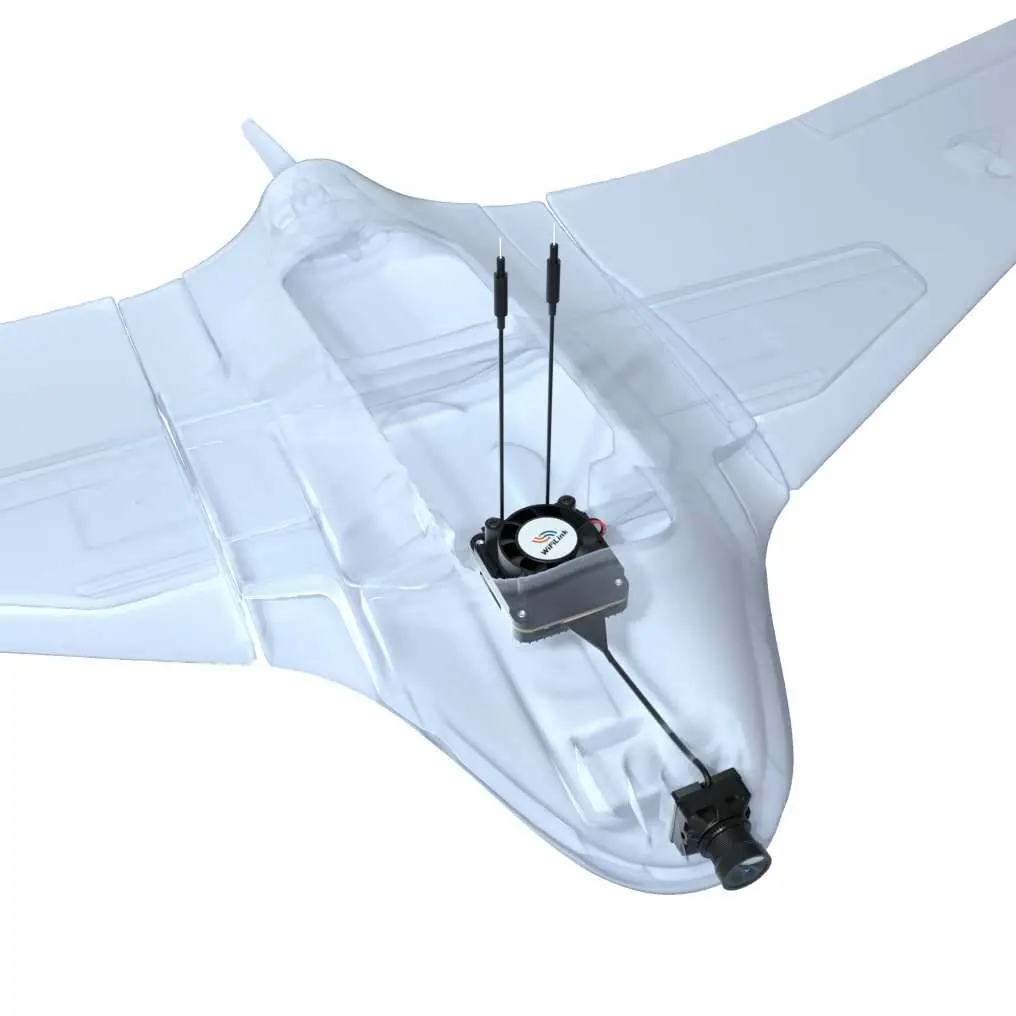

Installation und Antennenausrichtung

Bei der Installation auf einem Fluggerät sind folgende Punkte zu beachten:

• Antennenlayout: Die beiden Antennen am Heck müssen vollständig gespreizt sein, um Verwicklungen zu vermeiden und Signalstörungen zu reduzieren.
• Antennenausrichtung: Die Antennen sollten nach oben zeigen, um Hindernisse durch den Rumpf oder den Akku zu vermeiden und eine optimale Signalqualität zu gewährleisten.

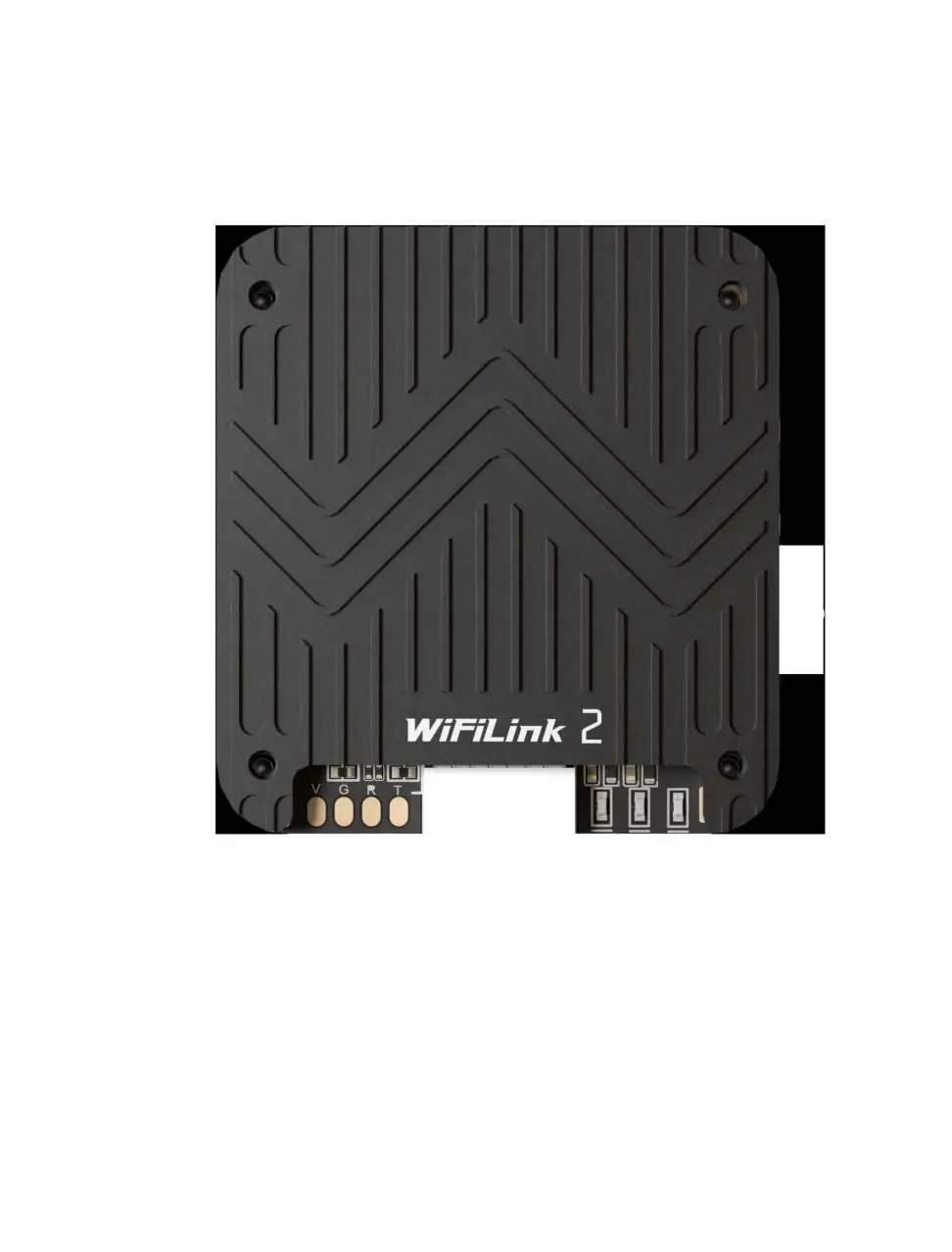

Verkabelung

Verbinden Sie das 6-Pin-Stromkabel mit dem DJI 6-Pin-Interface des Flight Controllers. Achten Sie auf die korrekte Belegung der Kabel (9V, GND, RX, TX).

LED-Statusanzeigen

Die LEDs am Gerät geben Auskunft über den Betriebszustand:

• Grün aus: Audio deaktiviert.
• Grün leuchtend: Audio aktiviert.
• Grün schnell blinkend: Firmware-Upgrade läuft.
• Grün langsam blinkend: Aufnahme läuft.
• Blau leuchtend: Systemstart.
• Blau schnell blinkend: WiFi-Fehler.
• Blau & Grün abwechselnd blinkend: Überhitzungswarnung (>90°C).

Verwendung und Konfiguration

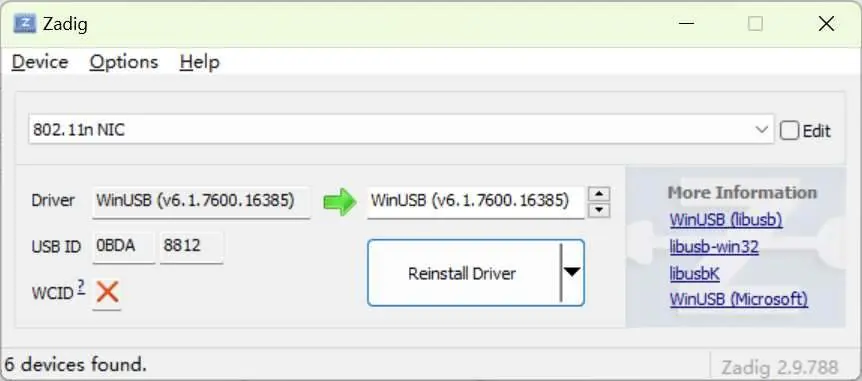

Zur Nutzung wird die PixelPilot App empfohlen. Parameter wie Kanal (empfohlen 161) und Video-Codec (h265) können angepasst werden. Für Firmware-Updates kopieren Sie die Dateien WiFiLink-part0.bin und WiFiLink-part1.bin auf eine leere SD-Karte und starten das Gerät neu. Für die Nutzung mit einer PC-Bodenstation ist die Installation des 8812AU-Treibers mittels Zadig erforderlich.

Fehlerbehebung

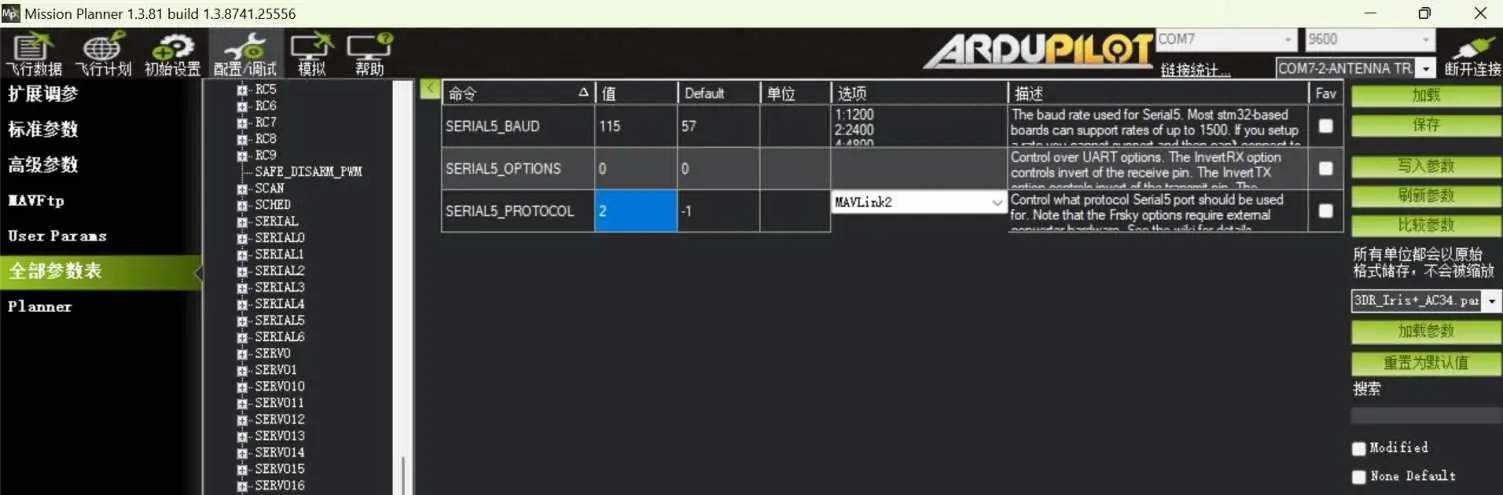

Bei Problemen mit der Anzeige prüfen Sie die Stromversorgung sowie die Kanal- und Codec-Einstellungen. Wenn Informationen des Flight Controllers (OSD) fehlen, überprüfen Sie die Konfigurationseinstellungen (Baudrate 115200, Mavlink 1 oder 2) und stellen Sie sicher, dass die serielle Verbindung (TX/RX) korrekt gekreuzt ist.

Technische Daten

Das System arbeitet mit einem IMX415 Sensor, unterstützt Auflösungen bis zu 1080P bei 90FPS und benötigt eine Stromversorgung von 9-22V. Das Gewicht beträgt 30g mit Lüfter bzw. 25g ohne Lüfter.
