Bedienungsanleitung für Xantrex Freedom X 1200 PRO Sinus-Wechselrichter

Erfahren Sie, wie Sie den Xantrex Freedom X 1200 PRO Sinus-Wechselrichter sicher installieren, konfigurieren und bedienen. Diese Anleitung enthält wichtige Sicherheitshinweise, Verdrahtungspläne und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist das offizielle Benutzerhandbuch für den Xantrex Freedom X 1200 PRO Sinus-Wechselrichter. Es enthält Anweisungen für die Installation, den Betrieb, die Konfiguration und die Fehlerbehebung. Die Installation sollte nur von qualifiziertem Fachpersonal durchgeführt werden, da elektrische Arbeiten mit Gefahren verbunden sind.

Sicherheitshinweise

Beachten Sie unbedingt die Sicherheitssymbole im Handbuch:

  • DANGER: Weist auf eine gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt.
  • WARNING: Weist auf eine gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann.
  • CAUTION: Weist auf eine gefährliche Situation hin, die zu leichten oder mittelschweren Verletzungen führen kann.
  • NOTICE: Dient zur Vermeidung von Sachschäden.

Das Gerät darf nicht in Umgebungen mit brennbaren Gasen oder in der Nähe von Kraftstofftanks installiert werden. Es ist nur für den Innenbereich und trockene Standorte vorgesehen.

Installation

Die Installation erfordert eine sorgfältige Planung. Zu den wichtigsten Schritten gehören:

AC/DC-Anschlussfeld
AC/DC-Anschlussfeld

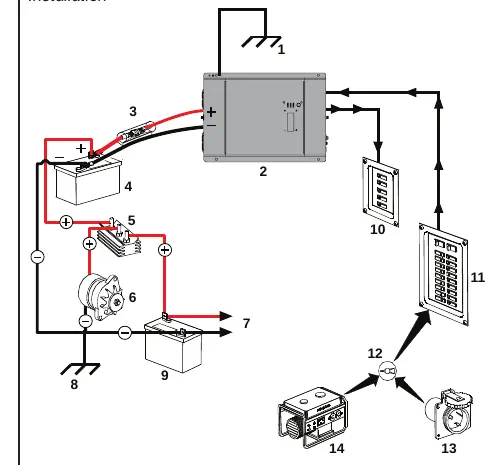

Typisches Installationsschema
Typisches Installationsschema
Zulässige Montageausrichtungen
Zulässige Montageausrichtungen
Verkabelung des AC-Eingangs
Verkabelung des AC-Eingangs
DC-Kabelanschlussdetails
DC-Kabelanschlussdetails

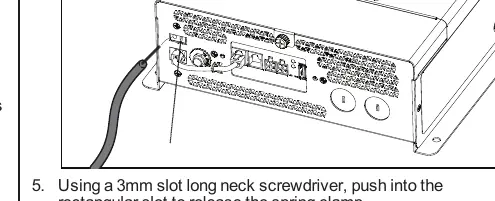

Anschluss des Zündsignals (ACC)
Anschluss des Zündsignals (ACC)
  • Montage: Das Gerät muss in einer der zulässigen Ausrichtungen (unter einer horizontalen Fläche, horizontal an einer vertikalen Fläche oder auf einer horizontalen Fläche) montiert werden.
  • DC-Verkabelung: Verwenden Sie Kupferkabel mit mindestens 90 °C Temperaturbeständigkeit. Die Kabel müssen so kurz wie möglich gehalten werden. Eine Sicherung muss in der positiven Leitung nahe der Batterie installiert werden.
  • AC-Verkabelung: Die AC-Eingangs- und Ausgangsleitungen müssen gemäß den örtlichen Vorschriften installiert werden. Achten Sie auf die korrekte Polarität (Line, Neutral, Ground).
  • Erdung: Das Gerät muss über den DC-Erdungsanschluss an das Fahrzeugchassis oder einen Erdungsbus angeschlossen werden.
  • Zündsteuerung (ACC): Optional kann das Gerät so verdrahtet werden, dass es nur bei laufendem Fahrzeugmotor in Betrieb geht.

Bedienung

Das Display an der Vorderseite ermöglicht die Überwachung und Konfiguration:

  • Status-LEDs: Zeigen den Betriebsmodus (Batterie/Wechselrichter oder AC-Modus) und Fehlerzustände an.
  • Konfigurationsmodus: Durch langes Drücken der OK-Taste können Einstellungen wie Power Save Timer, LBCO (Low Battery Cutoff) Spannung, Transfer-Modus und Ausgangsfrequenz angepasst werden.
  • Fehlerbehebung: Bei Fehlern werden Fehlercodes (z. B. E01 bis E10) auf dem LCD-Bildschirm angezeigt.

Wartung

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch, um Staubansammlungen zu vermeiden. Überprüfen Sie regelmäßig den festen Sitz der DC-Kabelanschlüsse und stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.

Praktische Hilfe

Typische Probleme

Keine Ausgangsspannung, Status-LED leuchtet rot

Überprüfen Sie die AC-Sicherung, den Batteriestatus und die DC-Verkabelung. Prüfen Sie den Fehlercode auf dem Display.

Fehlercode E01 (Niedrige Batteriespannung)

Batterie aufladen, DC-Kabel auf korrekte Größe und festen Sitz prüfen.

Fehlercode E03 (Überlast)

Last reduzieren, sicherstellen, dass die Last die Nennleistung nicht überschreitet.

Fehlercode E04 (Übertemperatur)

Lüftungsschlitze prüfen, Gerät abkühlen lassen, Last reduzieren.

Vor der Verwendung

  • Sicherstellen, dass die Batteriekapazität mindestens 100 Ah beträgt.
  • DC-Kabel mit korrektem Querschnitt (No. 2 AWG) verwenden.
  • Sicherstellen, dass das Gerät in einer trockenen, gut belüfteten Umgebung montiert ist.
  • Sicherstellen, dass alle AC- und DC-Quellen während der Installation ausgeschaltet sind.
  • Sicherstellen, dass die Polarität der DC-Kabel korrekt ist.

Technische Daten in der Praxis

Dauerleistung
1200 W bei 25 °C.
Eingangsspannung
12 VDC nominal.
Ausgangsspannung
110–125 VAC.

Abbildungen und Diagramme

  • Abbildung 2: AC/DC-Anschlussfeld mit Beschriftung der Anschlüsse.
  • Abbildung 5: Typisches Installationsschema für Fahrzeuge.
  • Abbildung 6: Zulässige Montageausrichtungen.
  • Abbildung 11: DC-Kabelanschlussdetails.

Modellkompatibilität

  • Nur für 12V-Batteriesysteme geeignet.
  • Nicht für das Laden von Batterien vorgesehen.
  • Nicht in Umgebungen mit brennbaren Gasen oder Kraftstoffen installieren.
