Bedienungsanleitung für Duracell High Power Inverter 1200W/3000W

Erfahren Sie, wie Sie den Duracell High Power Inverter 1200W/3000W sicher installieren und betreiben. Diese Anleitung enthält wichtige Informationen zur Verkabelung, Fehlerbehebung und technischen Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Layout des 1200W Wechselrichters Seite 1 Layout des 3000W Wechselrichters Seite 1

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Duracell High Power Inverter Modelle 1200W (DRINV1200) und 3000W (DRINV3000). Der Wechselrichter wandelt 12V DC Batteriespannung in 115V AC Strom um. Eine unsachgemäße Installation kann zu Schäden am Gerät oder elektrischen Gefahren führen. Stellen Sie sicher, dass die Gesamtlast der angeschlossenen Geräte die Dauerleistung des Wechselrichters nicht überschreitet.

Installation und Verkabelung

Für eine sichere Installation ist die Verwendung des korrekten Kabelquerschnitts (AWG) entscheidend, um einen Spannungsabfall von maximal 2% zu gewährleisten. Verwenden Sie immer eine UL-gelistete Inline-Sicherung zwischen Batterie und Wechselrichter.

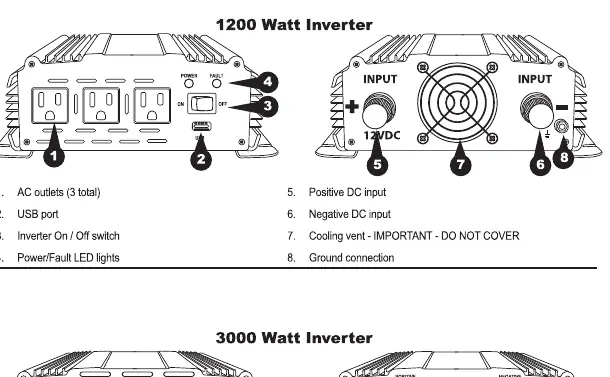

Layout des 1200W Wechselrichters
Layout des 1200W Wechselrichters

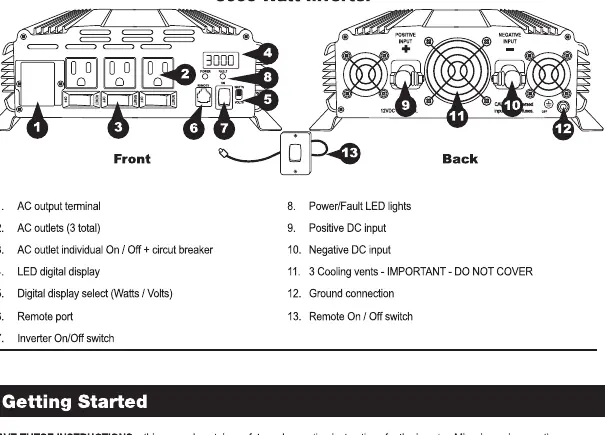

Layout des 3000W Wechselrichters
Layout des 3000W Wechselrichters
  • Verkabelung: Verwenden Sie für die Verbindung zur Batterie Kabel mit ausreichendem Querschnitt. Ein zu dünnes Kabel (dünner als 10AWG) darf nicht verwendet werden.
  • Sicherung: Installieren Sie eine Sicherung (DRINV1200: 200A; DRINV3000: 400A) in der Plusleitung nahe der Batterie.
  • Erdung: Der Wechselrichter muss geerdet werden. Verbinden Sie den Erdungsanschluss mit der Fahrzeugkarosserie oder einem Erdungsstab.

Betrieb des Wechselrichters

Stellen Sie vor dem Anschließen von Geräten sicher, dass der Wechselrichter ausgeschaltet ist. Schließen Sie Ihre Geräte an die AC-Ausgänge an und schalten Sie das Gerät erst dann ein.

  • Anschluss: Stellen Sie sicher, dass alle Verbindungen fest sitzen.
  • Überlastung: Der 3000W-Wechselrichter kann eine kombinierte Last von bis zu 3000 Watt bewältigen. Achten Sie darauf, die Nennleistung nicht zu überschreiten.
  • Fernbedienung: Das Modell 3000W verfügt über einen Anschluss für eine Fernbedienung (Remote On/Off).

Sicherheit und Schutzfunktionen

Das Gerät verfügt über integrierte Schutzmechanismen, die durch die Fault-LED angezeigt werden:

  • Unterspannung: Bei ca. 10,0V schaltet sich das Gerät ab, um die Batterie vor Tiefentladung zu schützen.
  • Überspannung: Bei Eingangsspannungen über 15V (1200W) bzw. 16V (3000W) schaltet sich das Gerät zum Schutz ab.
  • Überlastung: Wenn die Last die Dauerleistung für mehr als 20 Sekunden überschreitet, schaltet sich das Gerät ab.
  • Überhitzung: Bei zu hoher Temperatur ertönt ein Alarm und das Gerät schaltet sich ab. Sorgen Sie für ausreichende Belüftung (mindestens 6 Zoll Platz vorne und hinten).
  • Kurzschluss: Bei einem Kurzschluss schaltet sich das Gerät sofort ab.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die folgenden Punkte:

  • Kein Strom: Prüfen Sie die Batteriespannung, Sicherungen und Schutzschalter.
  • Gerät schaltet sich ab: Prüfen Sie, ob die angeschlossene Last die Nennleistung überschreitet.
  • Alarm/Fault-LED leuchtet: Dies deutet meist auf Unterspannung, Überlastung oder Überhitzung hin.

Herstellerinformationen

Duracell

Markenprofil
Herstellerwebsite https://www.duracell.de/

Praktische Hilfe

Typische Probleme

Kein Strom

Batteriespannung prüfen, Sicherungen und Schutzschalter kontrollieren.

Kein Strom (lose Verbindung)

Alle Kabelverbindungen auf festen Sitz prüfen, da lockere Verbindungen hohen Widerstand verursachen.

Wechselrichter schaltet sich schnell ab

Überlastung prüfen; sicherstellen, dass die angeschlossenen Geräte die Dauerleistung nicht überschreiten.

Alarm oder Fault-LED leuchtet

Ursache ist meist Unterspannung, Überlastung oder Überhitzung. Maßnahmen gemäß Fehlerbehebungstabelle durchführen.

Vor der Verwendung

  • Sicherstellen, dass die Eingangsspannung 12V DC beträgt.
  • UL-gelistete Inline-Sicherung in der Plusleitung installieren.
  • Kabelquerschnitt (AWG) basierend auf der Kabellänge wählen (max. 2% Spannungsabfall).
  • Erdung des Geräts an Fahrzeugkarosserie oder Erdungsstab sicherstellen.
  • Ausreichende Belüftung (mind. 6 Zoll/15cm Platz) gewährleisten.
  • Wechselrichter vor dem Anschließen von Geräten ausschalten.

Technische Daten in der Praxis

Dauerleistung (Continuous Rated Power)
Die maximale Leistung, die der Wechselrichter dauerhaft abgeben kann.
Spitzenleistung (Peak Surge Power)
Kurzzeitige Leistung für Anlaufströme von Geräten (z.B. Motoren).
Eingangsspannung
Das Gerät benötigt eine 12V DC Stromquelle.
Ausgangswellenform
Modifizierte Sinuswelle (Modified Sine Wave).

Abbildungen und Diagramme

  • Das Diagramm zeigt die korrekte Verkabelung von der Batterie über die Sicherung zum Wechselrichter.
  • Die Frontansicht zeigt die Position der AC-Steckdosen, USB-Anschlüsse und des Ein-/Ausschalters.

Modellkompatibilität

  • Nicht für Geräte geeignet, die die angegebene Dauerleistung überschreiten.
  • Nur für 12V DC Batteriesysteme geeignet.
