Installationsanleitung für Xantrex Solarpanel 100W / 160W

Erfahren Sie, wie Sie Ihr Xantrex Solarpanel (100W oder 160W) sicher installieren, verkabeln und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Schaltpläne für Reihen- und Parallelschaltungen sowie Tipps zur Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Grundlegendes Verkabelungsschema (Abbildung 1) Seite 5 Reihenschaltung (Abbildung 2) Seite 9 Parallelschaltung (Abbildung 3) Seite 10 Kombinationsschaltung (Abbildung 4) Seite 10 Zusätzliches Montagefoto von Seite 14 Seite 14

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Wartung der Xantrex Solarpanels (100W und 160W). Die Installation sollte von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass alle elektrischen Codes eingehalten werden und das System von einem zertifizierten Techniker geplant wurde.

Sicherheitshinweise

  • Elektrische Gefahr: Trennen Sie alle Stromquellen vor der Installation.
  • Keine Erdung: Erden Sie keine PV-Leiter.
  • Brandschutz: Verwenden Sie keine unterdimensionierten Kabel und betreiben Sie das Panel nicht mit beschädigter Verkabelung.
  • Installation: Installieren Sie das Panel nicht auf Wohngebäuden.
  • Wartung: Verwenden Sie isolierte Werkzeuge und entfernen Sie metallischen Schmuck während der Arbeit.

Installation

Die Installation umfasst die Planung des Systems, die Montage auf dem Dach und die Verkabelung.

Grundlegendes Verkabelungsschema (Abbildung 1)
Grundlegendes Verkabelungsschema (Abbildung 1)
Zusätzliches Montagefoto von Seite 14
Zusätzliches Montagefoto von Seite 14

Montage

  1. Wählen Sie eine feste, starre Montagefläche auf dem Dach des Fahrzeugs.
  2. Vermeiden Sie Standorte innerhalb von 1 m (3 ft) von der Fahrzeugfront, um Windlasten zu reduzieren.
  3. Installieren Sie die Z-Halterungen am Solarpanel.
  4. Markieren Sie die Bohrlöcher, bohren Sie vor und dichten Sie die Löcher mit einem wetterfesten Silikon-Dichtmittel ab.
  5. Befestigen Sie das Panel mit den mitgelieferten #10 Schrauben.

Verkabelung

Verwenden Sie MC4-Steckverbinder für den Anschluss. Decken Sie das Panel während der Verkabelung mit einer Decke oder dem Karton ab, um es stromlos zu machen.

Reihenschaltung (Abbildung 2)
Reihenschaltung (Abbildung 2)
Parallelschaltung (Abbildung 3)
Parallelschaltung (Abbildung 3)

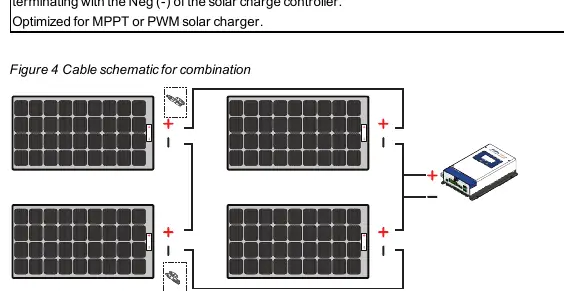

Kombinationsschaltung (Abbildung 4)
Kombinationsschaltung (Abbildung 4)

Verkabelungsschemata

Die Panels können in verschiedenen Konfigurationen angeschlossen werden:

  • Reihenschaltung: Pos (+) des ersten Panels verbindet sich mit Neg (-) des nächsten Panels. Optimiert für MPPT-Laderegler.
  • Parallelschaltung: Pos (+) verbindet sich mit Pos (+), Neg (-) mit Neg (-) unter Verwendung von Abzweigverbindern. Optimiert für MPPT- oder PWM-Laderegler.
  • Kombinationsschaltung: Reihenschaltung von Panels zu Strängen, die dann parallel geschaltet werden. Optimiert für MPPT-Laderegler.

Wartung und Pflege

  • Monatliche Inspektion: Prüfen Sie auf Glasbruch, scharfe Gegenstände, Korrosion oder Hotspots.
  • Reinigung: Reinigen Sie die Panels bei Bedarf mit einem weichen Tuch, Wasser und mildem Reinigungsmittel. Vermeiden Sie abrasive Materialien, Chemikalien und Hochdruckreiniger. Reinigen Sie die Panels am frühen Morgen oder späten Abend, wenn sie kühl sind.

Fehlerbehebung

Wenn die Batterie trotz Sonnenlicht nicht geladen wird:

  • Prüfen Sie, ob das Panel teilweise beschattet ist.
  • Überprüfen Sie alle DC-Kabelverbindungen auf festen Sitz.
  • Prüfen Sie die Sicherung; eine durchgebrannte Sicherung muss durch eine 30A/32V grüne ATC-Flachsicherung ersetzt werden.

Praktische Hilfe

Typische Probleme

Batterie wird trotz Sonnenlicht nicht geladen

Prüfen Sie auf Verschattung, stellen Sie sicher, dass alle DC-Kabel fest verbunden sind, und prüfen Sie die in-line Sicherung auf einen Defekt.

Sicherung durchgebrannt

Ersetzen Sie die durchgebrannte Sicherung durch eine 30A/32V grüne ATC-Flachsicherung.

Vor der Verwendung

  • Planen Sie das System und zeichnen Sie ein Schema.
  • Stellen Sie sicher, dass ein zertifizierter Techniker das System entwirft.
  • Besorgen Sie Werkzeuge: #2 Kreuzschlitzschraubendreher, Bohrer, Schraubenschlüssel, Drehmomentschlüssel.
  • Wählen Sie einen Montageort, der frei von Feuchtigkeit und gut zugänglich ist.
  • Decken Sie das Panel während der Installation ab, um es stromlos zu machen.

Technische Daten in der Praxis

Maximale Leistung (STC)
Die Nennleistung des Panels unter Standardtestbedingungen (100W oder 160W).
Maximale Systemspannung
Die maximale Spannung, für die das System ausgelegt ist (600 VDC).

Abbildungen und Diagramme

  • Abbildung 1: Grundlegendes Verkabelungsschema mit Panel, Laderegler, Sicherung und Batterie.
  • Abbildung 2: Reihenschaltungsschema für höhere Spannung.
  • Abbildung 3: Parallelschaltungsschema für höheren Strom.
  • Abbildung 4: Kombinationsschaltung für komplexe Systeme.

Modellkompatibilität

  • Kompatibel mit 12V und 24V Batteriesystemen.
  • Geeignet für PWM- oder MPPT-Laderegler (je nach Konfiguration).
  • Verwenden Sie nur empfohlene Xantrex-Zubehörteile.
