Installationsanleitung für White-Rodgers 1F90-71 Digitaler Thermostat

Detaillierte Installationsanleitung für den White-Rodgers 1F90-71 5-Tage/2-Tage digitalen Thermostat. Enthält Schaltpläne, Konfigurationsschritte für Option-Schalter und Sicherheitshinweise für die Montage.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieses Dokument ist eine Installationsanleitung für den White-Rodgers 1F90-71 Thermostat. Es deckt die Standortwahl, Verkabelung, Montage, Systemkonfiguration und den Funktionstest ab. S. 1, 2, 3, 4

Wichtigste Schritte

  • Installation S. 2, 3, 5
  • Konfiguration S. 6, 7

Erste Inbetriebnahme

  • Batterien einlegen, Schalter konfigurieren, Strom einschalten, Systemtest durchführen. S. 6, 7

Probleme und Lösungen

Blinkendes COOL-Symbol

5-Minuten-Verzögerung abwarten (Kompressor-Schutz).

S. 8

Wartung und Reset

  • Batteriewechsel: Batterien für mindestens 2 Minuten entfernen, wenn Gruppe B Schalter geändert werden. S. 6

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 17-30 VAC Betriebsspannung S. 2
Last 1.5A max Maximale Gesamtlast S. 2
Temperaturbereich 4°C bis 37°C Einstellbereich S. 2

Wo es im PDF steht

  • Installation S. 2, 3, 5
  • Schaltpläne S. 4, 5
  • Konfiguration S. 6, 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildung 1: Routing der Thermostatkabel Seite 2 Abbildung 3: Aufbau der Subbase Seite 3 Abbildung 4: Schaltplan für Heizung (2-Draht) Seite 4 Abbildung 13: Rückseite des Thermostats Seite 6 Abbildung 12: Montage des Thermostats Seite 6

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Konfiguration des White-Rodgers 1F90-71 Thermostats. Vor der Installation muss die Stromversorgung am Hauptsicherungskasten unterbrochen werden. Das Gerät ist für Niederspannungssysteme (17-30 VAC) ausgelegt und nicht für Multi-Stage-Systeme oder Wärmepumpen geeignet. Bewahren Sie diese Anleitung für zukünftige Wartungsarbeiten auf.

Installation

Die Installation umfasst die Standortwahl, die Verkabelung und die Montage der Subbase.

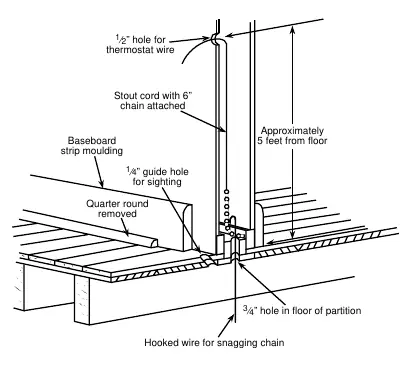

Abbildung 1: Routing der Thermostatkabel
Abbildung 1: Routing der Thermostatkabel
Abbildung 3: Aufbau der Subbase
Abbildung 3: Aufbau der Subbase

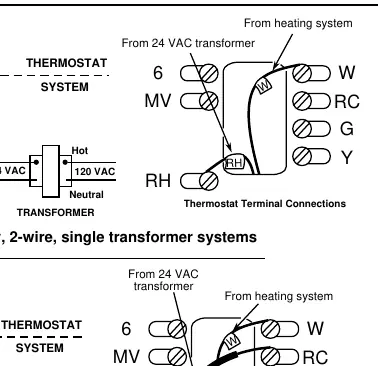

Abbildung 4: Schaltplan für Heizung (2-Draht)
Abbildung 4: Schaltplan für Heizung (2-Draht)
Abbildung 12: Montage des Thermostats
Abbildung 12: Montage des Thermostats
  • Standortwahl: Montieren Sie das Thermostat etwa 1,5 Meter über dem Boden an einer Innenwand. Vermeiden Sie Orte mit direkter Sonneneinstrahlung, Zugluft, in der Nähe von Wärmequellen oder hinter Türen.
  • Verkabelung: Kennzeichnen Sie die Drähte des alten Thermostats vor dem Entfernen. Nutzen Sie die beiliegenden Aufkleber, um die Drähte korrekt zuzuordnen.
  • Montage: Befestigen Sie die Subbase an der Wand. Achten Sie darauf, dass die Drähte nicht in die Wand zurückfallen.

Systemkonfiguration

Auf der Rückseite des Thermostats befinden sich Option-Schalter (Gruppe A und B), die vor der Montage eingestellt werden sollten.

Abbildung 13: Rückseite des Thermostats
Abbildung 13: Rückseite des Thermostats
  • Gruppe A: Steuert Tastenaktivität, Tastensperre und Temperaturbereichsbegrenzung.
  • Gruppe B: Steuert automatische Umschaltung (Heizen/Kühlen), manuelle Umschaltung, Heiz- oder Kühlbetrieb und EMR (Computed Energy Management Recovery).

Hinweis: Beim Ändern der Gruppe B Schalter müssen die Batterien für mindestens 2 Minuten entfernt werden.

Betrieb und Test

Nach der Montage und Konfiguration kann das System getestet werden:

  • Lüfter: Über den FAN-Schalter (ON/AUTO).
  • Heizen/Kühlen: Über den SYSTEM-Schalter.
  • Schutzfunktion: Das Gerät verfügt über eine 5-minütige Kompressor-Verzögerung zum Schutz vor Kurzzyklen.

Praktische Hilfe

Typische Probleme

Thermostat zeigt COOL blinkend an

Die Kompressor-Sperrfunktion ist aktiv (5-Minuten-Verzögerung zum Schutz des Kompressors).

Lüfter läuft nicht bei Anforderung

Prüfen, ob das rote Überbrückungskabel zwischen RH und RC korrekt installiert ist (bei 3- oder 4-Draht-Systemen).

Vor der Verwendung

  • Strom am Hauptsicherungskasten ausschalten.
  • Batterien einlegen (3x AA).
  • Altes Thermostat entfernen und Drähte kennzeichnen.
  • Option-Schalter (Gruppe A und B) vor der Montage einstellen.
  • Verkabelung gemäß dem passenden Schaltplan (Abb. 4-11) durchführen.

Technische Daten in der Praxis

Elektrische Nennleistung
17 bis 30 VAC, 50/60 Hz.
Temperaturbereich
40°F bis 99°F (4°C bis 37°C).
Maximale Last
1,5 Ampere Gesamtlast.

Abbildungen und Diagramme

  • Abbildung 1: Anleitung zum Verlegen der Thermostatkabel in der Wand.
  • Abbildung 3: Aufbau der Subbase und Anschlussklemmen.
  • Abbildungen 4-11: Verschiedene Schaltpläne je nach Systemtyp (Heizen, Kühlen, Millivolt, Zone Valve).

Modellkompatibilität

  • Nicht für Multi-Stage-Systeme geeignet.
  • Nicht für Wärmepumpen geeignet.
  • Nicht für Systeme über 30 VAC oder 1,5 A geeignet.
