Bedienungsanleitung für White Rodgers 1F85-0422 Universal-Thermostat

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Bedienungsanweisungen für die Thermostat-Modelle 1F85-0422 und 1F83-0422. Vor der Installation muss die Stromversorgung am Hauptschalter oder Sicherungskasten unterbrochen werden. Das Gerät ist für verschiedene Heiz- und Kühlsysteme geeignet, darunter Wärmepumpen, Gas-, Öl- und Elektroheizungen.

Installation

Die Installation muss gemäß den NEC-Vorschriften für Class II-Stromkreise erfolgen.

• Altes Thermostat entfernen: Beschriften Sie jeden Draht mit der entsprechenden Anschlussbezeichnung, bevor Sie ihn lösen. Lassen Sie die Drähte nicht in die Wand zurückfallen.

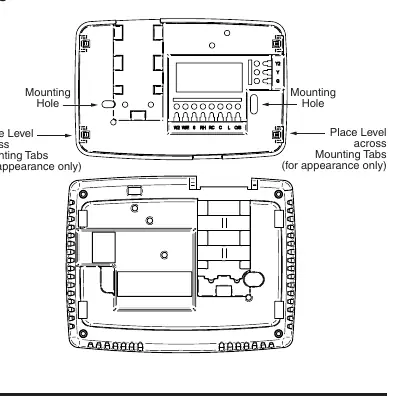

• Neues Thermostat montieren: Verwenden Sie die Basis als Schablone für die Montagelöcher. Befestigen Sie die Basis fest an der Wand.
• Verkabelung: Schließen Sie die Drähte gemäß den Anschlussbezeichnungen an den Klemmenblock an.
• Batterien: Legen Sie 2 AA-Alkalibatterien ein. Das Thermostat kann über AC-Strom oder Batterien betrieben werden.

Konfiguration

Um das Konfigurationsmenü aufzurufen, drücken Sie im Normalbetrieb (Heizen, Kühlen oder Auto) die MENU-Taste für mindestens 5 Sekunden. Mit den Pfeiltasten können Sie Optionen ändern und mit der MENU-Taste zum nächsten Punkt springen.

• Keypad Lockout: Sperren des Tastenfelds mit einem 3-stelligen Code.
• Systemtyp: Konfiguration für Multi-Stage, Wärmepumpe oder Single-Stage.
• Cool Savings: Optionale Energiesparfunktion für Kühlbetrieb.
• Cycle Rate: Anpassung der Schaltzyklen für Heizung und Kühlung.
• Temperaturanzeige: Kalibrierung der Raumtemperaturanzeige (+/- 4 Grad).

Bedienung

Wählen Sie den Systemmodus (Heat, Off, Cool, Auto, Emer) über die SYSTEM-Taste. Der Lüftermodus (Auto oder On) kann über den FAN-Schalter eingestellt werden. Im manuellen Modus können Sie die Temperatur direkt mit den Pfeiltasten anpassen.

Programmierung

Für programmierbare Modelle können Sie Zeitpläne für Heizung und Kühlung festlegen:

1. Drücken Sie MENU und dann TIME, um Uhrzeit und Datum einzustellen.
2. Drücken Sie MENU und dann SCHEDULE, um den Programmiermodus zu starten.
3. Wählen Sie den Tag und die Periode (Wake Up, Leave, Return, Go To Bed).
4. Stellen Sie Zeit und Temperatur mit den Pfeiltasten ein.
5. Drücken Sie RUN SCHEDULE, um das Programm zu starten.

Fehlerbehebung

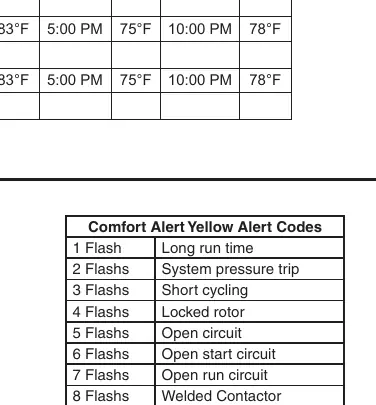

Bei Problemen wie "No Heat" oder "No Cool" prüfen Sie zuerst die Sicherungen und die Stromversorgung. Das Thermostat verfügt über eine Reset-Funktion (gleichzeitiges Drücken von MENU, FAN und Pfeiltasten). Bei "Comfort Alert"-Fehlern blinkt das Display "Call For Service".
