Bedienungsanleitung für programmierbares digitales Thermostat White Rodgers 1F87-361

Wichtige Informationen aus der Anleitung

Das White Rodgers 1F87-361 ist ein programmierbares digitales Thermostat für Heiz- und Kühlsysteme. Es bietet eine 7-Tage-Programmierung mit vier Zeitperioden pro Tag. Vor der Installation muss die Stromversorgung am Hauptschalter unterbrochen werden. Das Gerät ist für Niederspannungssysteme (8-30 VAC) ausgelegt und darf nicht mit Netzspannungssystemen verwendet werden.

Installation und Verkabelung

Die Installation erfordert das Entfernen des alten Thermostats, wobei die Drähte markiert werden sollten, um eine korrekte Zuordnung zu gewährleisten. Das Gerät wird mit 2 AA-Batterien betrieben, die vor der Inbetriebnahme eingelegt werden müssen.

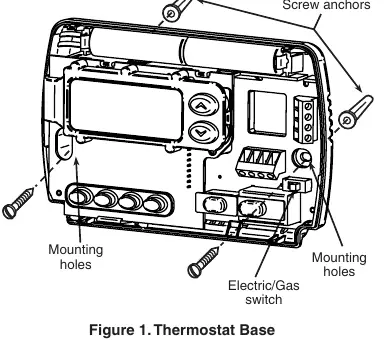

• Montage: Die Basis wird an der Wand befestigt. Achten Sie darauf, die Drähte nicht in die Wand zurückfallen zu lassen.
• Verkabelung: Nutzen Sie die entsprechenden Schaltpläne (Abb. 2-7) je nach Systemtyp (Heizung, Kühlung, Wärmepumpe).
• Schaltereinstellungen: Stellen Sie den ELECTRIC/GAS-Schalter auf der Rückseite korrekt ein (ELECTRIC für Systeme, die den Lüfter bei Wärmeanforderung steuern müssen).

Bedienung und Programmierung

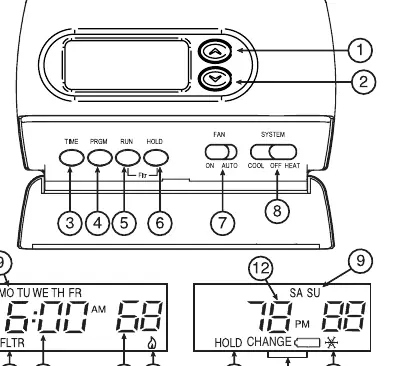

Das Thermostat verfügt über Tasten zur Einstellung von Zeit, Programm (PRGM), Laufmodus (RUN) und Temperatur (HOLD). Das Display zeigt den Wochentag, die aktuelle Temperatur und den Betriebsstatus an.

Programmierung der Zeitpläne

1. Drücken Sie die TIME-Taste, um Uhrzeit und Wochentag einzustellen.
2. Drücken Sie PRGM, um in den Programmiermodus zu gelangen.
3. Wählen Sie die gewünschten Zeitperioden und Temperaturen für jeden Wochentag aus.
4. Drücken Sie RUN, um das Programm zu starten.

Konfigurationsmenü

Um das Thermostat an Ihre Bedürfnisse anzupassen, können Sie das Konfigurationsmenü aufrufen (PRGM und RUN gleichzeitig drücken). Hier können Sie Einstellungen wie:

• Temporäre Haltezeit (0-8 Stunden)
• Heizzyklusrate (FA für schnell, SL für langsam)
• Display-Hintergrundbeleuchtung
• Filterwechsel-Erinnerung
• Kompressor-Schutz (Lockout)
• Temperaturanzeige-Anpassung
• Fahrenheit/Celsius-Umschaltung

vornehmen.

Fehlerbehebung

Bei Betriebsstörungen oder einem leeren Display führen Sie einen Reset durch, indem Sie die Tasten für Temperaturerhöhung, Temperaturverringerung und TIME gleichzeitig drücken. Dies setzt das Gerät auf Werkseinstellungen zurück. Überprüfen Sie bei Problemen mit der Heizung oder Kühlung immer zuerst die Sicherungen, die Verkabelung und den korrekten Sitz der Batterien.
