Bedienungsanleitung für White-Rodgers 1F86EZ-0251 Emerson Blue Easy Set Thermostat
Erfahren Sie, wie Sie Ihr White-Rodgers 1F86EZ-0251 Emerson Blue Easy Set Thermostat installieren, konfigurieren und bedienen. Dieser Leitfaden enthält Anweisungen zu Voreinstellungen, Verkabelung, Fehlerbehebung und technischen Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das White-Rodgers 1F86EZ-0251 ist ein nicht programmierbares Thermostat mit 3 Temperatur-Voreinstellungen (Home, Sleep, Away) für einstufige Heiz- und Kühlsysteme. S. 1
Wichtigste Schritte
- Reset des Thermostats S. 6
- Temperatur-Voreinstellungen speichern S. 3
Erste Inbetriebnahme
- Batterien einlegen und Schutzstreifen entfernen. S. 2
- Schalter (Gas/Elec und O/B) gemäß Systemtyp konfigurieren. S. 4
Probleme und Lösungen
Kein Heizen
Systemschalter auf Heat prüfen, Verkabelung prüfen, Reset durchführen.
S. 6Wartung und Reset
- Reset-Vorgang: Systemschalter auf Cool oder Heat stellen, beide Pfeiltasten 10 Sekunden gedrückt halten. S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Setpoint Range | 45° to 90°F (7° to 32°C) | Einstellbarer Temperaturbereich | S. 8 |
Wo es im PDF steht
- Installation S. 4
- Verkabelungsdiagramme S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das White-Rodgers 1F86EZ-0251 ist ein nicht programmierbares Thermostat für Niederspannungs-NEC-Klasse-II-Systeme. Es verfügt über drei Temperatur-Voreinstellungen (Home, Sleep, Away) und Funktionen wie Cool Savings, Sleep Timer und Filterwechsel-Erinnerung. Das Gerät ist für den Betrieb mit 20 bis 30 VAC ausgelegt.
Installation
Vor der Installation muss die Stromversorgung des Heiz- und Kühlsystems unterbrochen werden. Identifizieren Sie die Drähte, bevor Sie das alte Thermostat entfernen. Achten Sie darauf, dass die Drähte nicht in die Wand zurückfallen.
- Montage: Befestigen Sie die Basis flach an der Wand und führen Sie die Drähte durch die Öffnung.
- Verkabelung: Schließen Sie die Drähte gemäß den Diagrammen auf Seite 7 an. Beachten Sie, dass nicht alle Anschlüsse belegt sein müssen.
- Schaltereinstellungen: Stellen Sie den Gas/Elec-Schalter entsprechend Ihrem System ein (ELEC für Wärmepumpen, GAS für einstufige Systeme). Der O/B-Schalter ist werkseitig auf 'O' eingestellt; ändern Sie ihn auf 'B', falls Ihr System dies erfordert.
Bedienung und Voreinstellungen
Sie können Temperaturen für Home, Sleep und Away speichern:
- Stellen Sie den SYSTEM-Schalter auf HEAT.
- Stellen Sie mit den Pfeiltasten die gewünschte Temperatur ein.
- Halten Sie die entsprechende Taste (Home, Sleep oder Away) 3 Sekunden lang gedrückt, bis das Display kurz aus- und wieder angeht.
- Wiederholen Sie dies für den COOL-Modus.
Konfigurationsmenü
Um das Menü aufzurufen, halten Sie die Pfeiltasten für 3 Sekunden gedrückt. Sie können Einstellungen wie Systemtyp (SS/HP), Sleep Timer (1-12 Std.), Cool Savings (1-6), Zyklusrate (Fast/Medium/Slow), Kompressor-Sperre und Filter-Erinnerungsintervall (25-1975 Std.) anpassen.
Fehlerbehebung
Bei fehlerhaftem Betrieb oder leerem Display kann ein Reset erforderlich sein: Stellen Sie den Systemschalter auf Cool oder Heat und drücken Sie gleichzeitig beide Pfeiltasten für ca. 10 Sekunden. Überprüfen Sie bei Problemen wie 'Kein Heizen/Kühlen' die Sicherungen, die Verkabelung und ob der Systemschalter korrekt eingestellt ist.
Technische Daten
Das Thermostat arbeitet in einem Sollwertbereich von 45° bis 90°F (7° bis 32°C). Die elektrische Nennleistung beträgt 1,0 A pro Anschluss, maximal 1,5 A insgesamt. Es ist für eine Betriebsumgebung von 32° bis 105°F (0° bis 41°C) und eine Luftfeuchtigkeit von bis zu 90 % (nicht kondensierend) ausgelegt.
Praktische Hilfe
Typische Probleme
Kein Heizen/Kühlen oder Lüfter läuft nicht
Sicherung prüfen, Stromversorgung einschalten, sicherstellen, dass die Ofentür richtig geschlossen ist, oder Thermostat zurücksetzen.
Heizung/Kühlung läuft ständig
Verkabelung auf Kurzschlüsse prüfen, sicherstellen, dass keine blanken Drähte aus den Anschlüssen ragen, Thermostat zurücksetzen.
Display leer oder reagiert nicht
Spannungsspitze oder statische Entladung möglich. Reset durchführen (beide Pfeiltasten 10 Sek. gedrückt halten).
Vor der Verwendung
- Stromversorgung des Heiz-/Kühlsystems ausschalten.
- Drähte am alten Thermostat markieren und trennen.
- Gas/Elec-Schalter korrekt für das System einstellen.
- O/B-Schalter prüfen (Standard 'O', bei Bedarf 'B').
- Batterien einlegen (2x AA).
Technische Daten in der Praxis
- Setpoint Range
- Einstellbarer Temperaturbereich: 45° bis 90°F (7° bis 32°C).
- Electrical Rating
- mV bis 30 VAC, 50/60 Hz oder DC.
- Terminal Load
- Maximal 1,0 A pro Anschluss, 1,5 A insgesamt.
Abbildungen und Diagramme
- Figur 2: Verkabelung für einstufige Systeme mit einem Transformator.

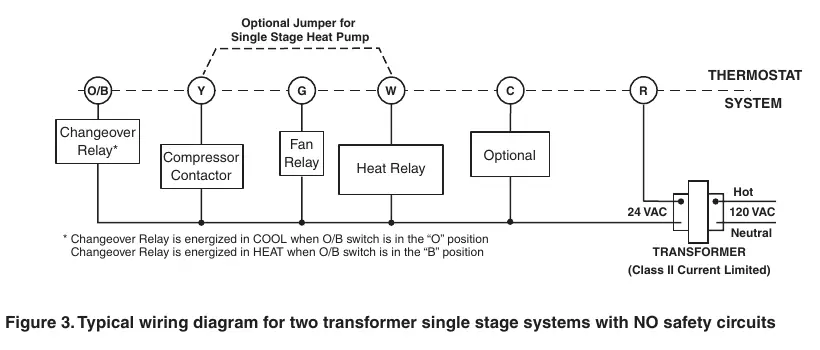

- Figur 3: Verkabelung für einstufige Systeme mit zwei Transformatoren ohne Sicherheitskreise.
- Figur 4: Verkabelung für Systeme mit zwei Transformatoren und Sicherheitskreisen in beiden Systemen.
Modellkompatibilität
- Nur für Niederspannungs-NEC-Klasse-II-Systeme.
- Nicht mit Netzspannungssystemen (Line Voltage) verwenden.
- Bei Unsicherheit über die Verkabelung (Millivolt, Netzspannung, Niederspannung) einen Fachmann hinzuziehen.
