Installations- und Bedienungsanleitung für White-Rodgers 1F83-277 Thermostat
Detaillierte Installations- und Bedienungsanleitung für das White-Rodgers 1F83-277 Thermostat. Erfahren Sie alles über die korrekte Verkabelung, Konfiguration, Betriebseinstellungen und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das White-Rodgers 1F83-277 ist ein programmierbares Thermostat für Heiz- und Kühlsysteme. Die Installation erfordert das Beschriften der Kabel, die Montage der Basisplatte und die Konfiguration über das interne Menü. S. 1, 5, 6
Wichtigste Schritte
- Batteriewechsel S. 2, 8
- Konfigurationsmenü aufrufen S. 5, 6
Erste Inbetriebnahme
- Batterie-Schutzstreifen entfernen und System konfigurieren. S. 2, 5
Probleme und Lösungen
Display zeigt 'BATT'
Batterien ersetzen.
S. 8
Keine Heizung/Kühlung
Sicherung prüfen, Verkabelung kontrollieren, System-Modus prüfen.
S. 8, 9Wartung und Reset
- Reset durchführen S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 20-30 VAC | Betriebsspannung | S. 7 |
| Temperaturbereich | 45°F - 90°F | Einstellbereich | S. 7 |
Wo es im PDF steht
- Installation S. 1, 2
- Konfiguration S. 5, 6, 7
- Fehlerbehebung S. 8, 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebsanweisungen für das White-Rodgers 1F83-277 Thermostat. Es ist für den Einsatz in Heiz- und Kühlsystemen konzipiert. Vor der Installation muss die Stromversorgung am Hauptschalter unterbrochen werden. Das Gerät ist für 20-30 VAC Systeme ausgelegt.
Installation und Verkabelung
Die Installation erfordert das Beschriften der alten Kabel vor dem Entfernen des alten Thermostats. Das Gerät wird mit einer Basisplatte an der Wand montiert. Die Verkabelung muss gemäß den spezifischen Schaltplänen (siehe Abbildungen 2-5 im PDF) erfolgen, abhängig davon, ob es sich um ein Ein- oder Zwei-Transformator-System handelt.
- ELEC/GAS Schalter: Wenn Ihr System ein elektrisches Heiz- oder Wärmepumpensystem ist, das den Lüfter bei Wärmeanforderung einschalten muss, stellen Sie den Schalter auf der Rückseite auf ELEC.
- Batterien: Das Gerät benötigt 2x AA Alkaline-Batterien. Entfernen Sie den Batteriestreifen vor der Inbetriebnahme.
Betrieb und Einstellungen
Das Thermostat verfügt über verschiedene Betriebsmodi, die über die SYSTEM-Taste ausgewählt werden können (COOL, AUTO, HEAT, EMER, OFF). Das Display zeigt den aktuellen Status, Solltemperaturen und Fehlermeldungen an.
Konfigurationsmenü
Um das Konfigurationsmenü aufzurufen, stellen Sie das System auf OFF und drücken Sie gleichzeitig die Pfeiltasten. Hier können Sie Einstellungen wie:
- Systemkonfiguration (Single Stage, Multi-Stage, Heat Pump)
- Zyklus-Einstellungen (Fast/Slow Cycle)
- Kompressor-Schutz (Compressor Lockout)
- Display-Hintergrundbeleuchtung
- Temperaturanzeige (Fahrenheit/Celsius)
- Tastensperre (Keypad Lockout)
vornehmen.
Fehlerbehebung
Bei Problemen wie "Keine Heizung/Kühlung" oder "Display zeigt BATT" prüfen Sie zuerst die Stromversorgung, die Verkabelung und den Batteriestatus. Ein Reset kann durch Entfernen der Batterien und Trennen der R- und C-Kabel für 2 Minuten durchgeführt werden.
Praktische Hilfe
Typische Probleme
Display zeigt 'BATT'
Die Batterien sind schwach und müssen durch neue AA-Alkaline-Batterien ersetzt werden.
Keine Heizung oder Kühlung
Sicherung prüfen, System-Modus (HEAT/COOL) kontrollieren, Verkabelung auf festen Sitz prüfen.
Display zeigt 'FAULT'
Es liegt eine Systemstörung vor. Kontaktieren Sie einen Fachmann für Heizungs- und Klimatechnik.
Tastensperre vergessen
Das Gerät kann über das Konfigurationsmenü zurückgesetzt werden (siehe Anleitung für Tastenkombination).
Vor der Verwendung
- Strom am Hauptschalter ausschalten.
- Alte Kabel vor dem Abklemmen beschriften.
- Batterie-Schutzstreifen entfernen.
- ELEC/GAS-Schalter auf der Rückseite korrekt für das System einstellen.
- Verkabelung gemäß Schaltplan prüfen.
Abbildungen und Diagramme

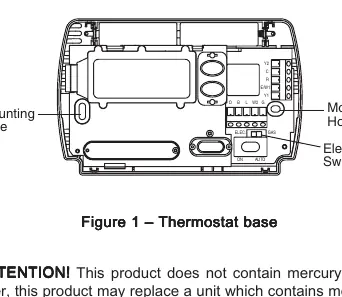

- Fig 1: Darstellung der Basisplatte und der Schalterpositionen.
- Fig 2-5: Schaltpläne für verschiedene Systemkonfigurationen (Wärmepumpen, Multi-Stage).
- Fig 6: Übersicht der Tasten und Display-Symbole.
Modellkompatibilität
- Nicht geeignet für Hydronic (Hot Water) Zone Heat mit 3 Drähten.
- Geeignet für die meisten Standard-Heiz- und Kühlsysteme, Wärmepumpen und Gas/Öl-Systeme.
