Bedienungsanleitung für White-Rodgers 1F80-0471 Thermostat

Schnellstartanleitung und vollständiges Handbuch für den White-Rodgers 1F80-0471 Thermostat. Erfahren Sie mehr über Installation, Programmierung, Konfiguration und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der White-Rodgers 1F80-0471 ist ein programmierbarer Thermostat für einstufige Heiz- und Kühlsysteme. Die Installation erfordert das Beschriften der alten Kabel, die Montage der Basis, den Anschluss der Kabel und die korrekte Einstellung der SS/HP- und GAS/ELEC-Schalter. S. 2

Wichtigste Schritte

  • Reset des Thermostats S. 8
  • Konfigurationsmenü aufrufen S. 4

Erste Inbetriebnahme

  • Batterien einlegen S. 2

Probleme und Lösungen

Keine Heizung

Zündflamme prüfen, auf Lock-Out-Zustand prüfen, Thermostat-Diagnose durchführen.

S. 8

Wartung und Reset

  • Werksreset durchführen S. 8

Technische Daten

Parameter Wert Hinweis Seiten
Elektrische Nennleistung mV bis 30 VAC NEC Class II, 50/60 Hz oder DC S. 1
Abmessungen 3.4"H x 4.4"W x 1.3"D Physische Größe des Thermostats S. 1

Wo es im PDF steht

  • Installation S. 2
  • Konfigurationsmenü S. 4, 5
  • Programmierung S. 6, 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Thermostat-Basis und Schalter Seite 2 Startbildschirm-Anzeige Seite 3 Programmier- und Konfigurationselemente Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für den White-Rodgers 1F80-0471 Thermostat. Es ist für den Einsatz in Heiz- und Kühlsystemen konzipiert, einschließlich Gas-, Öl-, Elektro- und Wärmepumpensystemen (einzelne Stufe). Vor der Installation muss die Stromversorgung am Hauptschalter unterbrochen werden, um Stromschläge oder Geräteschäden zu vermeiden.

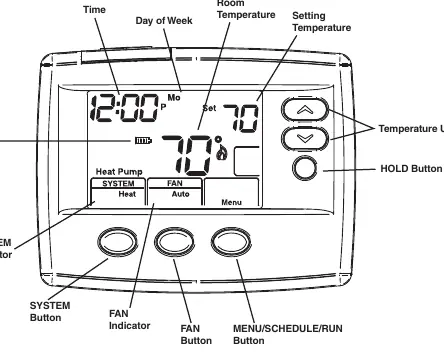

Startbildschirm-Anzeige
Startbildschirm-Anzeige

Installation

Die Installation erfordert grundlegende Kenntnisse der Verkabelung. Befolgen Sie diese Schritte:

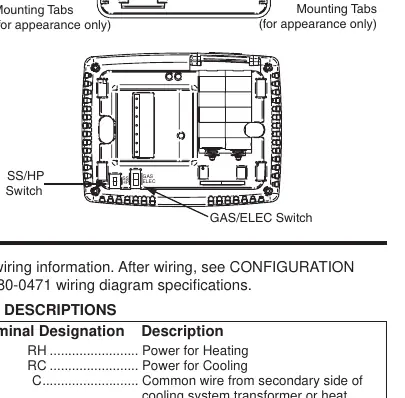

Thermostat-Basis und Schalter
Thermostat-Basis und Schalter
  • Altes Thermostat entfernen: Beschriften Sie jedes Kabel mit der entsprechenden Anschlussbezeichnung, bevor Sie es lösen. Lassen Sie die Kabel nicht in die Wand zurückfallen.
  • Neues Thermostat montieren: Befestigen Sie die Basis an der Wand. Verwenden Sie bei Bedarf Dübel.
  • Verkabelung: Schließen Sie die Kabel gemäß den Anschlussbezeichnungen (O/B, Y, W, G, RH, RC, C) an.
  • Schaltereinstellungen: Stellen Sie den SS/HP-Schalter (Konventionell oder Wärmepumpe) und den GAS/ELEC-Schalter (Lüftersteuerung) korrekt ein.
  • Batterien: Legen Sie die mitgelieferten AA-Batterien ein. Das Thermostat kann auch über das System mit Strom versorgt werden.

Konfigurationsmenü

Um auf das Konfigurationsmenü zuzugreifen, drücken Sie im normalen Betrieb (Heizen, Kühlen oder Auto) die Menü-Taste für mindestens 5 Sekunden. Hier können Sie Einstellungen wie:

  • Reversing Valve Output (O/B)
  • Programmieroptionen (5/2 Tage oder 5/1/1 Tage)
  • Cool Savings™ Funktion
  • Energy Management Recovery (EMR)
  • Zyklusraten (Cycle Rate)
  • Kompressor-Sperrzeit (Compressor Lockout)
  • Temperaturanzeige (Fahrenheit/Celsius)
  • Filterwechsel-Erinnerung

Bedienung und Programmierung

Das Thermostat bietet verschiedene Betriebsmodi (Heizen, Kühlen, Auto, Aus) und Lüftereinstellungen (Auto, Ein). Die Programmierung erfolgt über die Menü- und Zeit-Tasten. Sie können Heiz- und Kühlprogramme für verschiedene Tageszeiten (Wake Up, Leave For Work, Return Home, Go To Bed) festlegen. Die "Hold"-Funktion ermöglicht eine manuelle Temperaturübersteuerung.

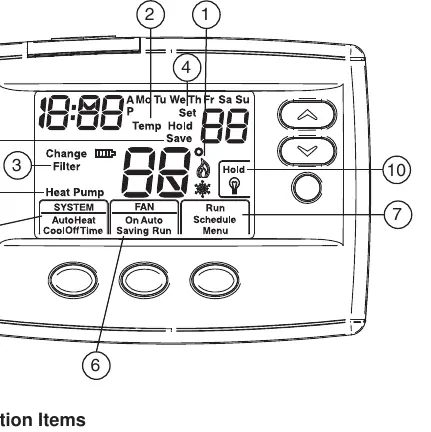

Programmier- und Konfigurationselemente
Programmier- und Konfigurationselemente

Fehlerbehebung

Bei Problemen wie "Keine Heizung/Kühlung" prüfen Sie zuerst die Sicherungen, den Stromschalter und die Verkabelung. Ein Reset des Thermostats kann durch Entfernen der Batterien und Trennen der R- und C-Kabel für 2 Minuten erfolgen. Für einen vollständigen Werksreset drücken Sie die Menü-, Zeit- und Lüfter-Taste gleichzeitig.

Praktische Hilfe

Typische Probleme

Keine Heizung/Kühlung/Lüfter

Sicherung prüfen, Stromschalter einschalten, Tür des Gebläsefachs korrekt schließen, Verkabelung auf lockere Verbindungen prüfen.

Thermostat-Anzeige weicht von Raumtemperatur ab

Temperaturanzeige im Konfigurationsmenü (Punkt 11) um bis zu +/- 4 Grad anpassen.

Heizung/Kühlung läuft ständig

Verkabelung auf Kurzschlüsse prüfen, sicherstellen, dass der Lüfterschalter nicht auf 'ON' steht.

Vor der Verwendung

  • Stromversorgung am Hauptschalter unterbrechen.
  • Alte Kabel beschriften, bevor sie entfernt werden.
  • SS/HP-Schalter korrekt einstellen (SS für konventionell, HP für Wärmepumpe).
  • GAS/ELEC-Schalter für Lüftersteuerung prüfen.
  • Batterien korrekt einlegen.

Technische Daten in der Praxis

Elektrische Nennleistung
mV bis 30 VAC, NEC Class II, 50/60 Hz oder DC.
Einstellbereich
45° bis 90°F (7° bis 32°C).
Terminal-Last
1,0 A pro Anschluss, 1,5 A maximal für alle Anschlüsse zusammen.

Abbildungen und Diagramme

  • Abbildung 1 zeigt das Batteriefach und den Batteriewechsel.
  • Abbildung 2 zeigt die Montagebohrungen, die Basis und die Schalter (SS/HP, GAS/ELEC).

Modellkompatibilität

  • Geeignet für Gas-, Öl- und Elektroheizungen.
  • Geeignet für Wärmepumpen ohne Hilfs-/Notheizung.
  • Nicht geeignet für Systeme mit mehr als 1 Stufe Heizen/Kühlen.
