Bedienungsanleitung für White Rodgers 1F72 Thermostat

Erfahren Sie, wie Sie den White Rodgers 1F72 Thermostat installieren, programmieren und bedienen. Vollständige Anleitung zu Verkabelung, Zeitplänen und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der White Rodgers 1F72 ist ein programmierbarer Thermostat für Wärmepumpen. Er unterstützt 5/2-Tage-Programmierung und benötigt 2 AAA-Batterien zur Datensicherung bei Stromausfall. S. 1, 2

Wichtigste Schritte

  • Reset des Thermostats S. 7
  • Programmierung der Heiz-/Kühlzeiten S. 6

Erste Inbetriebnahme

  • Installation und Verkabelung S. 1, 2, 3

Probleme und Lösungen

Display reagiert nicht

Reset durchführen (Pfeil-oben + Pfeil-unten + TIME).

S. 7

Wartung und Reset

  • Reset-Vorgang S. 7

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 20-30 VAC Betriebsspannung S. 7
Temperaturbereich 45°F - 90°F Einstellbereich S. 7

Wo es im PDF steht

  • Vorbereitung und Installation S. 1, 2
  • Schaltpläne S. 3
  • Bedienung und Programmierung S. 4, 5, 6
  • Technische Daten und Fehlerbehebung S. 7, 8
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Thermostat-Basisplatte mit Jumper-Positionen Seite 1 Schaltplan für Ein-Transformator-Systeme Seite 3

Wichtige Informationen aus der Anleitung

Der White Rodgers 1F72 ist ein programmierbarer Thermostat für Wärmepumpen, der eine 5/2-Tage-Programmierung unterstützt. Dieses Dokument enthält Anweisungen zur Installation, Verkabelung, Programmierung und Fehlerbehebung. Bitte beachten Sie, dass der Thermostat für den Betrieb mit 24 VAC ausgelegt ist und nicht für Hochspannungssysteme geeignet ist.

Vorbereitung und Installation

Vor der Installation müssen Sie die Stromversorgung am Hauptschalter unterbrechen. Beschriften Sie alle Kabel, bevor Sie den alten Thermostat entfernen, um eine korrekte Neuverkabelung zu gewährleisten. Der Thermostat wird mit zwei AAA-Alkalibatterien betrieben, die lediglich dazu dienen, die Programmierung bei einem Stromausfall zu speichern.

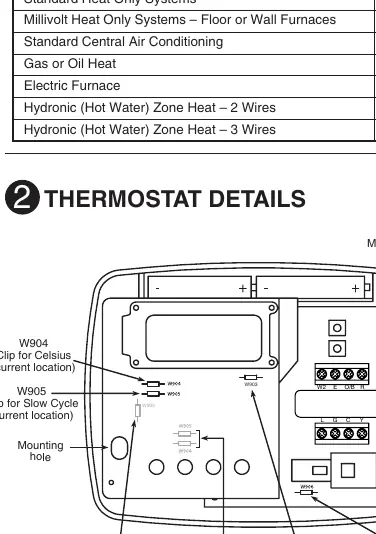

Thermostat-Basisplatte mit Jumper-Positionen
Thermostat-Basisplatte mit Jumper-Positionen

Verkabelung

Die Verkabelung muss gemäß den beiliegenden Schaltplänen (Abbildungen 2 bis 4) erfolgen. Achten Sie darauf, dass keine blanken Drähte aus den Klemmen ragen, um Kurzschlüsse zu vermeiden. Der Thermostat verfügt über verschiedene Jumper-Einstellungen (W903-W906) auf der Basisplatte, die je nach Systemkonfiguration (z. B. Notheizung, Zykluszeit, EMR) angepasst werden müssen.

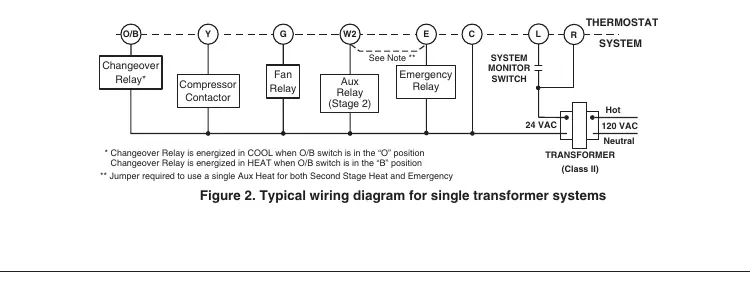

Schaltplan für Ein-Transformator-Systeme
Schaltplan für Ein-Transformator-Systeme

Programmierung

Der Thermostat bietet eine 5/2-Tage-Programmierung, bei der Sie Heiz- und Kühlzeiten für Wochentage und Wochenenden separat festlegen können. Nutzen Sie die Tasten PRGM, TIME und die Pfeiltasten, um die gewünschten Zeiträume und Temperaturen einzustellen. Die EMR-Funktion (Energy Management Recovery) sorgt dafür, dass die Zieltemperatur zur programmierten Zeit erreicht wird, indem das System entsprechend früher startet.

Fehlerbehebung

Bei Problemen wie einem leeren Display oder unregelmäßigem Verhalten kann ein Reset durchgeführt werden. Drücken Sie dazu gleichzeitig die Pfeil-nach-oben-Taste, die Pfeil-nach-unten-Taste und die TIME-Taste. Dies setzt den Thermostat auf die Werkseinstellungen zurück. Überprüfen Sie bei "No Heat" oder "No Cool" Symptomen immer zuerst die Stromversorgung, die Verkabelung und die korrekte Einstellung des Systemschalters.

Technische Daten

  • Elektrische Nennleistung: 20 bis 30 VAC, 50/60 Hz
  • Maximale Gesamtlast: 1,5 Ampere
  • Temperaturbereich: 45°F bis 90°F (7°C bis 32°C)
  • Betriebsumgebungstemperatur: 32°F bis 105°F

Praktische Hilfe

Typische Probleme

Display reagiert nicht oder zeigt wirre Daten

Führen Sie einen Reset durch, indem Sie gleichzeitig die Pfeil-nach-oben-Taste, die Pfeil-nach-unten-Taste und die TIME-Taste drücken.

Keine Heizung oder Kühlung

Überprüfen Sie die Sicherung, stellen Sie sicher, dass der Systemschalter auf HEAT oder COOL steht und prüfen Sie die Verkabelung auf lose Verbindungen.

Thermostat schaltet zu schnell oder zu langsam

Dies kann an der Position des Thermostats oder der Systemgröße liegen. Die Zykluszeit kann durch das Durchtrennen des Jumpers W905 angepasst werden.

Vor der Verwendung

  • Stromversorgung am Hauptschalter ausschalten.
  • Alte Kabel vor dem Abklemmen beschriften.
  • Batterien (2x AAA) für die Datensicherung einlegen.
  • Jumper-Einstellungen (W903-W906) auf der Basisplatte gemäß Systemanforderungen prüfen.
  • Sicherstellen, dass das System ein 24-VAC-System ist.

Technische Daten in der Praxis

Elektrische Nennleistung
20 bis 30 VAC, 50/60 Hz. Nicht für Hochspannung geeignet.
Temperaturbereich
Einstellbar von 45°F bis 90°F (7°C bis 32°C).
Maximale Last
1,5 Ampere Gesamtlast über alle Klemmen.

Abbildungen und Diagramme

  • Abbildung 1: Zeigt die Basisplatte, Montagebohrungen und die Position der Jumper (W903-W906).
  • Abbildung 2-4: Schaltpläne für verschiedene Systemkonfigurationen (Ein- und Zwei-Transformator-Systeme).

Modellkompatibilität

  • Nicht geeignet für Standard-Heiz-/Kühlsysteme ohne Wärmepumpe.
  • Nicht geeignet für Millivolt-Systeme.
  • Nicht geeignet für Gas- oder Ölheizungen ohne Wärmepumpen-Konfiguration.
