Bedienungsanleitung für das programmierbare Thermostat White Rodgers 1E78 (5/2 Tage)
Vollständige Anleitung für das White Rodgers 1E78 Thermostat. Erfahren Sie, wie Sie das Gerät installieren, die Verkabelung vornehmen, Heiz- und Kühlprogramme einstellen und Fehler beheben.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das White Rodgers 1E78 ist ein programmierbares 5/2-Tage-Thermostat. Es wird mit 2 AAA-Batterien betrieben und unterstützt verschiedene Heiz-/Kühlsysteme (24V). Die Programmierung erfolgt über die PRGM-Taste. S. 1, 4, 5
Wichtigste Schritte
- Reset durchführen S. 6
- Programmierung starten S. 5
Erste Inbetriebnahme
- Batterien einlegen S. 2
- Zeit und Tag einstellen S. 5
Probleme und Lösungen
Batterien ersetzen.
S. 4, 6Wartung und Reset
- Reset-Vorgang S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | MV bis 30 VAC | Betriebsspannung | S. 6 |
Wo es im PDF steht
- Installation S. 1, 2, 3
- Programmierung S. 4, 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das White Rodgers 1E78 ist ein programmierbares 5/2-Tage-Thermostat für Heiz- und Kühlsysteme. Es ermöglicht die getrennte Programmierung von Wochentagen und Wochenenden. Das Gerät benötigt zwei AAA-Alkalibatterien. Wichtige Hardware-Einstellungen können über Jumper auf der Platine vorgenommen werden: W903 deaktiviert EMR (Energy Management Recovery), W904 stellt die Anzeige auf Celsius um, und W905 ist für Hydronik-Systeme vorgesehen.

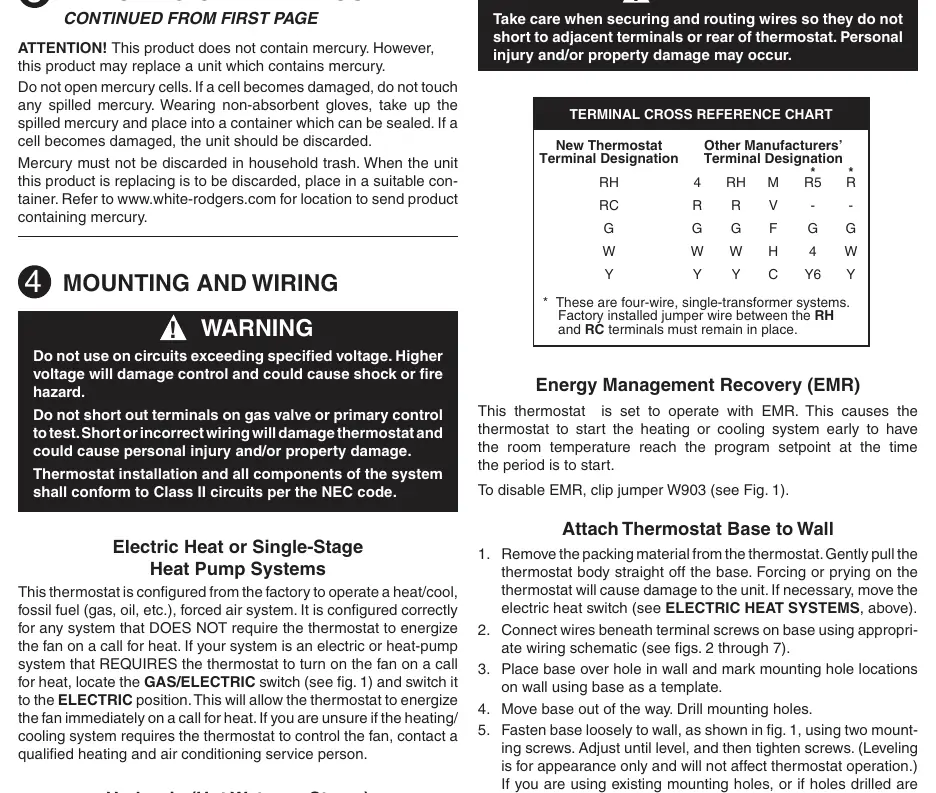

Installation und Verkabelung
Vor der Installation muss die Stromversorgung am Hauptsicherungskasten unterbrochen werden. Beschriften Sie alle Drähte, bevor Sie sie vom alten Thermostat entfernen. Die Basis wird mit zwei Schrauben an der Wand befestigt. Die Verkabelung muss gemäß den spezifischen Diagrammen für Ihr System (z. B. Heat Only, Cool Only, Heat Pump) erfolgen. Achten Sie darauf, dass keine blanken Drähte aus den Anschlüssen ragen.

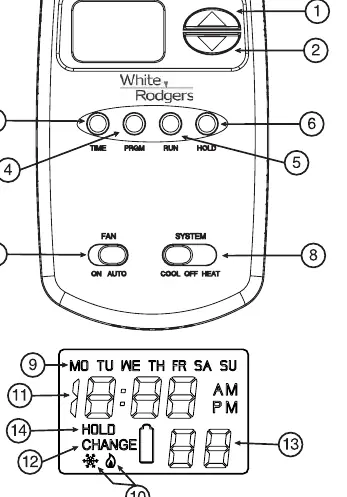

Programmierung des Thermostats
Das Thermostat bietet eine 5/2-Tage-Programmierung. Um das Programm zu ändern:

- Drücken Sie die PRGM-Taste, um den Programmiermodus zu starten.
- Wählen Sie den Wochentag oder das Wochenende aus.
- Stellen Sie die Startzeit und die gewünschte Temperatur für die vier täglichen Zeitperioden ein.
- Verwenden Sie die TIME-Taste, um zwischen Zeit- und Temperatureinstellungen zu wechseln.
- Drücken Sie RUN, um das Programm zu starten.
Das Gerät verfügt über eine "Hold"-Funktion, um eine Temperatur dauerhaft zu halten, sowie eine "Temperature Override"-Funktion für temporäre Änderungen bis zur nächsten programmierten Periode.
Fehlerbehebung
Bei Problemen wie einem leeren Display oder fehlerhaftem Betrieb kann ein Reset durchgeführt werden: Drücken Sie gleichzeitig die Pfeiltasten (nach oben und unten) sowie die TIME-Taste. Dies setzt das Gerät auf die Werkseinstellungen zurück. Wenn das Display "Low Battery" anzeigt oder leer ist, ersetzen Sie die Batterien durch frische AAA-Alkalibatterien.
Technische Daten
- Elektrische Nennleistung: MV bis 30 VAC 50/60 Hz oder Gleichstrom.
- Maximale Last: 1,5 Ampere gesamt.
- Einstellbereich der Solltemperatur: 45°F bis 90°F (7°C bis 32°C).
- Betriebsumgebungstemperatur: 32°F bis 105°F.
Praktische Hilfe
Typische Probleme
Batterien prüfen und ggf. ersetzen. Reset durchführen (Pfeil hoch + Pfeil runter + TIME).
Sicherung prüfen, Systemschalter auf HEAT/COOL stellen, Verkabelung kontrollieren.
Bei Hydronik-Systemen Jumper W905 prüfen. Bei anderen Systemen ist die Taktung systembedingt.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Alte Drähte vor dem Abklemmen beschriften.
- 2x AAA-Alkalibatterien einlegen.
- Jumper-Einstellungen (W903, W904, W905) je nach Systemanforderungen prüfen.
- Verkabelung gemäß dem passenden Diagramm für Ihr System vornehmen.
Technische Daten in der Praxis
- Elektrische Nennleistung
- Unterstützt 24V-Systeme (MV bis 30 VAC).
- Maximale Last
- Darf 1,5 Ampere insgesamt nicht überschreiten.
- EMR (Energy Management Recovery)
- Startet Heizung/Kühlung früher, um die Zieltemperatur zur programmierten Zeit zu erreichen.
Abbildungen und Diagramme
- Figure 1 zeigt die Montagebohrungen, den Elec/Gas-Schalter und die Jumper-Positionen.
- Figure 2-7 zeigen die spezifischen Verkabelungsschemata für verschiedene Heiz-/Kühlsysteme.
Modellkompatibilität
- Nicht geeignet für Multistage-Systeme.
- Nicht geeignet für Systeme über 30VAC oder 1,5 Ampere.
- Nicht geeignet für 110/240V Netzspannungsheizungen.
