Bedienungsanleitung für White-Rodgers 1E30-373 Niederspannungsthermostat

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Einstellungsanweisungen für den White-Rodgers 1E30-373 Niederspannungsthermostat. Es deckt die korrekte Standortwahl, die Verkabelung, die Montage sowie die technische Feinabstimmung wie Wärmevorwegnahme und Kalibrierung ab.

Installation und Montage

Die korrekte Platzierung ist entscheidend für eine genaue Temperaturregelung:

• Installieren Sie den Thermostat etwa 1,5 Meter (5 Fuß) über dem Boden.
• Wählen Sie eine Innenwand; vermeiden Sie Außenwände.
• Vermeiden Sie Standorte in der Nähe von Türen, Fenstern, Heizkörpern oder in direktem Luftstrom.
• Vermeiden Sie direkte Sonneneinstrahlung oder Wärmequellen wie Lampen oder Kamine.

Verkabelung und Montage:

1. Bohren Sie ein Loch für die Kabel an der gewählten Stelle.
2. Ziehen Sie die Kabel durch die Öffnung in der Wandmontageplatte.
3. Befestigen Sie die Platte an der Wand und stellen Sie sicher, dass sie waagerecht ausgerichtet ist.
4. Verbinden Sie die Drähte mit den zwei Anschlussschrauben an der Unterseite des Thermostats.
5. Setzen Sie den Thermostat auf die Montageplatte und sichern Sie ihn mit den Schrauben.

Wärmevorwegnahme (Heat Anticipation)

Der Thermostat verfügt über eine einstellbare Heizung, die an die Nennstromstärke der primären Steuerung angepasst werden muss (0,15 bis 1,0 Ampere).

• Zyklen zu lang: Stellen Sie die Heizung auf eine etwas niedrigere Einstellung (1/2 Teilstrich).
• Zyklen zu kurz: Stellen Sie die Heizung auf eine etwas höhere Einstellung (1/2 Teilstrich).

Kalibrierung

Der Thermostat ist ab Werk kalibriert. Sollte eine Neukalibrierung erforderlich sein:

1. Entfernen Sie die Abdeckung.
2. Bewegen Sie den Einstellhebel auf eine Einstellung etwa 5° über der Raumtemperatur.

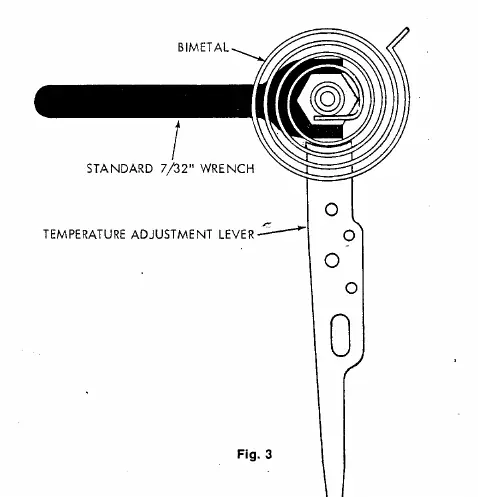

3. Verwenden Sie einen 7/32"-Schlüssel, um die Sechskantmutter unter dem Bimetall zu lösen.
4. Warten Sie 10 Minuten, bis sich die Temperatur stabilisiert hat.
5. Bewegen Sie den Einstellhebel auf die tatsächliche Raumtemperatur.
6. Halten Sie den Einstellhebel fest und drehen Sie die Sechskantmutter gegen den Uhrzeigersinn, bis das Quecksilber gerade zum linken Ende des Röhrchens wechselt.
