Bedienungsanleitung für White-Rodgers 1F86-444 Digitalthermostat

Schnellstartanleitung und vollständiges Handbuch für das White-Rodgers 1F86-444 Digitalthermostat. Erfahren Sie mehr über Installation, Verkabelung, Betrieb und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das White-Rodgers 1F86-444 ist ein nicht programmierbares digitales Thermostat für Niederspannungs-Heiz- und Kühlsysteme. Es wird mit 3 AA-Batterien betrieben und bietet eine einfache Steuerung über Tasten und Schalter. S. 1

Wichtigste Schritte

Batteriewechsel S. 2, 4
Temperatureinstellung S. 4

Erste Inbetriebnahme

Entfernen Sie den Batteriestreifen, montieren Sie die Basis an der Wand, schließen Sie die Kabel gemäß Schaltplan an und stellen Sie den Electric/Gas-Schalter korrekt ein. S. 2

Probleme und Lösungen

System funktioniert nicht

Kontaktieren Sie einen qualifizierten Fachmann.

S. 3

Wartung und Reset

Batteriewechsel bei Anzeige 'BATTERY'. S. 2, 4

Technische Daten

Parameter	Wert	Hinweis	Seiten
Temperaturbereich	45°F bis 90°F (7°C bis 32°C)	Einstellbereich der Zieltemperatur.	S. 1
Elektrische Nennleistung	8 bis 30 VAC 50/60 Hz oder D.C.	Zulässige Spannungsversorgung.	S. 1

Wo es im PDF steht

Technische Daten und Sicherheit S. 1
Installation und Verkabelung S. 2, 3
Betrieb und Einstellungen S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Rückseite der Thermostatbasis mit Electric/Gas-Schalter

Seite 2

Seite 2

Seite 4

Wichtige Informationen aus der Anleitung

Das White-Rodgers 1F86-444 ist ein nicht programmierbares digitales Thermostat für Niederspannungs-Heiz- und Kühlsysteme. Es wird mit 3 AA-Batterien betrieben. Bitte beachten Sie, dass dieses Gerät nicht für Netzspannungssysteme (Line Voltage) geeignet ist. Bei Unsicherheiten bezüglich der Verkabelung sollte ein qualifizierter Fachmann hinzugezogen werden.

Installation

Vorbereitung und Demontage

Schalten Sie die Stromversorgung am Sicherungskasten vollständig ab.
Entfernen Sie die Abdeckung des alten Thermostats und identifizieren Sie die Kabel, bevor Sie diese lösen.
Verhindern Sie, dass Kabel in die Wand zurückfallen.

Montage des Thermostats

Entfernen Sie das Verpackungsmaterial und ziehen Sie die Abdeckung vorsichtig von der Basis ab.
Stellen Sie den Electric/Gas-Schalter auf der Rückseite der Basis korrekt ein (ELECTRIC für Systeme mit separatem Lüfterrelais, GAS für Systeme mit Gasventil-Sequenzern).
Markieren Sie die Montagelöcher unter Verwendung der Basis als Schablone, bohren Sie diese und befestigen Sie die Basis an der Wand.
Verbinden Sie die Kabel gemäß den entsprechenden Schaltplänen.

Verkabelung

Das Handbuch enthält spezifische Schaltpläne für verschiedene Konfigurationen:

Heizung nur, 2-Draht oder Millivolt-Systeme.
3-Draht Series 10 Heizsysteme.
Heizung/Kühlung, 4- oder 5-Draht-Systeme.
Wärmepumpensysteme mit aktiver Kühl- oder Heizumschaltung.

Betrieb

Tasten und Schalter

Pfeiltasten (Rot/Blau): Zum Erhöhen oder Verringern der Zieltemperatur.
FAN-Schalter: ON (kontinuierlicher Lüfterbetrieb) oder AUTO (Lüfter läuft mit Heizung/Kühlung).
SYSTEM-Schalter: COOL, OFF, HEAT.

Display-Anzeigen

Das Display zeigt die aktuelle Raumtemperatur und die eingestellte Zieltemperatur an.
Bei niedrigem Batteriestand erscheint das Wort "BATTERY".
Im Kühlmodus blinkt "COOL" während der 5-minütigen Schutzverzögerung des Kompressors.

Einstellungen und Wartung

Batteriewechsel

Das Gerät benötigt 3 AA-Alkalibatterien. Wenn "BATTERY" angezeigt wird, müssen diese ersetzt werden. Installieren Sie die neuen Batterien mit dem Pluspol (+) nach links.

Temperatureinstellung und Kalibrierung

Sie können die Temperaturanzeige kalibrieren, um sie an ein altes Thermostat anzupassen (innerhalb eines Bereichs von ±4°). Drücken Sie dazu innerhalb von 30 Sekunden nach dem Einschalten gleichzeitig die Pfeiltasten und passen Sie den Wert an.

Fehlerbehebung

Wenn das System nicht ordnungsgemäß funktioniert, überprüfen Sie die Verkabelung und die Stromversorgung. Bei Kühlproblemen beachten Sie die 5-minütige Verzögerung zum Schutz des Kompressors. Betreiben Sie das Kühlsystem nicht, wenn die Außentemperatur unter 50°F (10°C) liegt.

Praktische Hilfe

Typische Probleme

Display zeigt nur 'BATTERY'

Die Batterien sind schwach. Ersetzen Sie die 3 AA-Alkalibatterien.

Heizung oder Kühlung startet nicht

Überprüfen Sie, ob der Systemschalter auf HEAT oder COOL steht und ob die Verkabelung korrekt ist.

Verzögerung beim Starten der Kühlung

Das Thermostat hat eine eingebaute 5-Minuten-Verzögerung zum Schutz des Kompressors. Warten Sie ab.

Vor der Verwendung

Schalten Sie den Strom am Sicherungskasten ab.
Entfernen Sie den Batteriestreifen, um das Gerät zu aktivieren.
Stellen Sie sicher, dass Ihr System ein Niederspannungssystem ist.
Stellen Sie den Electric/Gas-Schalter auf der Rückseite korrekt ein.
Verwenden Sie den passenden Schaltplan für Ihr System.

Technische Daten in der Praxis

Temperaturbereich: 45°F bis 90°F (7°C bis 32°C).
Elektrische Nennleistung: 8 bis 30 VAC 50/60 Hz oder D.C.
Maximale Last: 1,5 Ampere Gesamtlast.

Abbildungen und Diagramme

Abbildung 1: Rückseite des Thermostats mit Electric/Gas-Schalter.

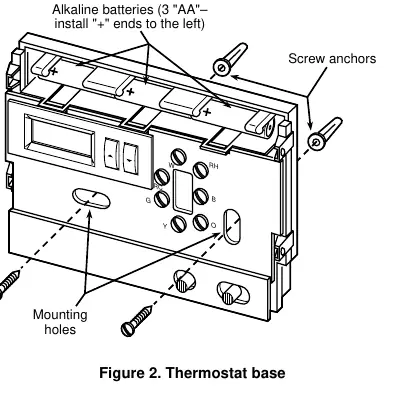

Abbildung 2: Montage der Basis und Batteriewechsel.
Abbildung 3-10: Verschiedene Schaltpläne je nach Heiz-/Kühlsystem.

Modellkompatibilität

Nicht für Multi-Stage-Systeme geeignet.
Nicht für Systeme über 30 VAC und 1,5 Ampere geeignet.
Nicht für 3-Draht-Zonen-Hydroniksysteme geeignet.
