Bedienungsanleitung für White Rodgers 1E65-144 Digitalthermostat
Erfahren Sie, wie Sie den White Rodgers 1E65-144 Digitalthermostat installieren und bedienen. Diese Anleitung enthält Schaltpläne, Konfigurationsschritte, technische Daten und Sicherheitshinweise für den Betrieb mit elektrischen...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der White Rodgers 1E65-144 ist ein nicht programmierbarer elektronischer Digitalthermostat für elektrische Heizsysteme (120/240 VAC). Er steuert ohmsche Lasten zwischen 2 A und 16,7 A. S. 1
Wichtigste Schritte
- Installation durchführen S. 1, 2
- Installationsmenü aufrufen S. 2
Erste Inbetriebnahme
- Stromversorgung trennen, Gehäuse öffnen, gemäß Schaltplan (2- oder 4-Draht) verkabeln, Gehäuse schließen und Strom einschalten. S. 1, 2
Probleme und Lösungen
Display aus / Thermostat ohne Funktion
Prüfen Sie den thermischen Schutz des Heizelements oder ob der Schalter auf 'Aus' steht.
S. 2Wartung und Reset
- Drücken Sie gleichzeitig die Auf-, Ab- und Licht-Taste. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120/240 VAC | Betriebsspannung | S. 1 |
| Lastbereich | 2 A - 16.7 A | Zulässige ohmsche Last | S. 1 |
Wo es im PDF steht
- Technische Daten und Beschreibung S. 1
- Installation und Bedienung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebsanweisungen für den nicht programmierbaren elektronischen Digitalthermostat 1E65-144. Vor der Installation muss die Stromversorgung am Hauptschalter oder Sicherungskasten unterbrochen werden. Das Gerät ist ausschließlich für elektrische Heizsysteme (z. B. Sockelleistenheizungen, Strahlungsdecken, Konvektoren) mit einer ohmschen Last zwischen 2 A und 16,7 A vorgesehen. Es darf nicht für zentrale Heizsysteme oder induktive Lasten (Relais/Schütze) verwendet werden.
Produktbeschreibung
Der 1E65-144 ist ein digitaler Thermostat zur Steuerung von Netzspannungs-Heizsystemen. Er verfügt über ein Display zur Anzeige der Raumtemperatur und des prozentualen Energieverbrauchs. Eine optionale Adapterplatte (F61-2642) ist erhältlich, falls die Montagebohrungen nicht direkt mit der Anschlussdose übereinstimmen.
Technische Daten
- Spannungsversorgung: 120/240 VAC, 50/60 Hz
- Minimale Last: 2 A (nur ohmsch), 500 W bei 240 VAC / 250 W bei 120 VAC
- Maximale Last: 16,7 A (nur ohmsch), 4000 W bei 240 VAC / 2000 W bei 120 VAC
- Einstellbereich (Sollwert): 7°C bis 32°C (45°F bis 90°F)
- Anzeigebereich: 0°C bis 37°C (32°F bis 99°F)
- Auflösung: 0,1°C (1°F)
Installation
Die Installation sollte von einem qualifizierten Heizungs- oder Klimatechniker oder einem zugelassenen Elektriker durchgeführt werden.
- Trennen Sie die Stromzufuhr am Hauptschalter.

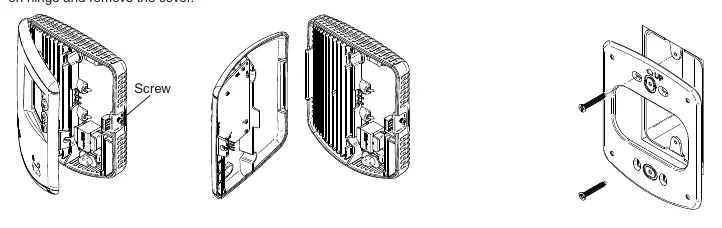

- Lösen Sie die Schraube an der Unterseite des Thermostats und öffnen Sie das Gehäuse.
- Falls erforderlich, montieren Sie die Adapterplatte an der Anschlussdose.
- Schließen Sie die Kabel gemäß dem entsprechenden Schaltplan (2-Draht- oder 4-Draht-Installation) an. Die Drähte sind nicht polarisiert.
- Verwenden Sie ausschließlich Kupferleiter und für 12 AWG zugelassene Kabelverbinder.
- Befestigen Sie die Basis an der Anschlussdose oder Adapterplatte.
- Setzen Sie das Gehäuse wieder auf und sichern Sie es mit der Schraube.
Bedienung
Stellen Sie den Schalter auf die Position ON. Der Thermostat zeigt die aktuelle Umgebungstemperatur an. Um den Sollwert anzuzeigen, drücken Sie kurz die Auf- oder Ab-Taste. Um den Sollwert zu ändern, drücken Sie die Tasten erneut, bis die gewünschte Temperatur erreicht ist. Die Hintergrundbeleuchtung wird durch Drücken der Licht-Taste oder der Auf-/Ab-Tasten aktiviert.
Konfiguration und Einstellungen
Um in das Installationsmenü zu gelangen, halten Sie die Licht-Taste 5 Sekunden lang gedrückt. Mit der Licht-Taste navigieren Sie durch die Optionen, mit den Auf-/Ab-Tasten ändern Sie die Werte:
- Hintergrundbeleuchtung: LO (Ein) / LF (Aus)
- Display-Anpassung: H0.0 (L3.0 bis H3.0)
- Proportionale Steuerung: PO (Ein) / PF (Aus)
- Antizipation: AL (2000-4000 W) / AS (500-2000 W)
- Temperaturskala: SC (Celsius) / SF (Fahrenheit)
Thermischer Schutz
Die meisten Heizelemente verfügen über einen Überhitzungsschutz. Wenn dieser auslöst, wird die Stromzufuhr zum Thermostat unterbrochen und das Display schaltet sich für einige Minuten aus. Wenn dies häufig vorkommt, sollte das Heizelement oder der Schutzmechanismus von einem Fachmann überprüft werden.
Praktische Hilfe
Typische Probleme
Display ist ausgeschaltet
Prüfen Sie, ob der Systemschalter auf der Position 'Aus' steht oder ob der thermische Schutz des Heizelements ausgelöst hat.
Thermostat regelt Temperatur schlecht
Überprüfen Sie die Antizipationseinstellung (AL für große Lasten, AS für kleine Lasten) und stellen Sie sicher, dass die Luftschlitze nicht blockiert sind.
Vor der Verwendung
- Stromversorgung am Hauptschalter trennen
- Kompatibilität der Last prüfen (2A bis 16,7A, ohmsch)
- Nur Kupferleiter verwenden
- Kabelverbinder für 12 AWG verwenden
- Sicherstellen, dass keine induktiven Lasten (Schütze/Relais) angeschlossen sind
Technische Daten in der Praxis
- Proportionale Steuerung
- Moduliert die Heizleistung basierend auf dem Energieverbrauch für eine präzisere Temperaturhaltung.
- Antizipation
- Anpassung an die Größe des Heizkörpers (AL für 2000-4000W, AS für 500-2000W).
Abbildungen und Diagramme
- 2-Draht-Installation: Direkte Verbindung zwischen Stromquelle, Thermostat und Heizlast.
- 4-Draht-Installation: Verbindung für Systeme, bei denen beide Leitungen der Stromversorgung durch den Thermostat geführt werden.
