Bedienungsanleitung für ECO-WORTHY 12V 600W Wechselrichter

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Betrieb und die Installation des ECO-WORTHY 12V 600W Wechselrichters. Das Gerät ist ausschließlich für 12V-Batteriesysteme ausgelegt. Die Installation muss durch qualifiziertes Fachpersonal unter Einhaltung lokaler und nationaler Elektrovorschriften erfolgen. Achten Sie besonders auf die korrekte Polarität beim Anschluss der Batterie, da eine Verpolung zu dauerhaften Schäden führt, die nicht von der Garantie abgedeckt sind.

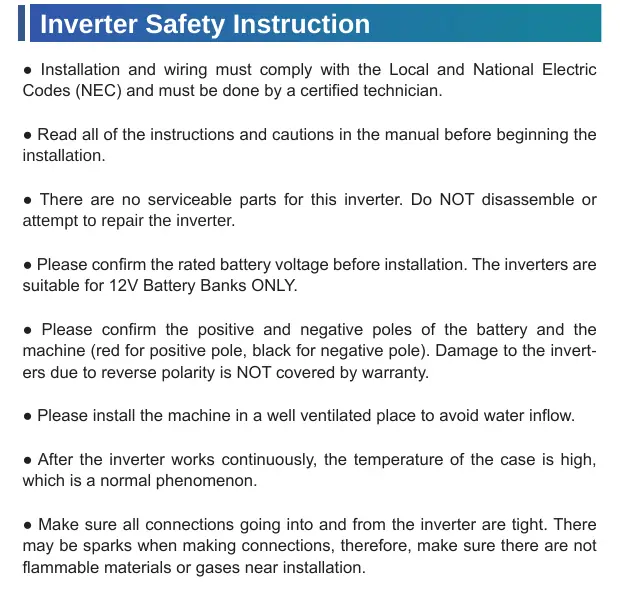

Sicherheitshinweise

• Stellen Sie sicher, dass der Wechselrichter vor dem Anschließen ausgeschaltet ist.
• Verwenden Sie das Gerät nur in gut belüfteten Bereichen, um Überhitzung und Feuchtigkeit zu vermeiden.
• Installieren Sie den Wechselrichter nicht im selben Fach wie die Batteriebank, um Brandgefahren zu minimieren.
• Berühren Sie keine blanken Kondensatoranschlüsse, da diese auch nach dem Ausschalten gefährliche Spannungen führen können.
• Verbinden Sie den AC-Ausgang niemals direkt mit einem Stromkreis, der bereits von einem anderen Versorgungsnetz oder Generator gespeist wird.

Produktmerkmale

• Reine Sinuswelle für den sicheren Betrieb empfindlicher Elektronik.
• Maximaler Wirkungsgrad von 92%.
• Intelligente Lüftersteuerung: Der Lüfter startet bei einer Last von über 40% und passt sich der internen Temperatur an.
• Umfassende Schutzfunktionen: Unterspannungsschutz, Überspannungsschutz, Überlastschutz, Kurzschlussschutz und Übertemperaturschutz.

Panel-Funktionen

Das Gerät verfügt über ein Frontpanel mit AC-Ausgang, USB-Ladeanschluss, Remote-Anschluss und LED-Anzeige. Auf der Rückseite befinden sich die Batterieanschlüsse (Plus/Minus), der Erdungsanschluss und der Lüfter.

Installation und Erdung

Der Wechselrichter muss fest geerdet werden, um elektromagnetische Störungen (EMI) zu minimieren. Verwenden Sie für die Erdung einen 10 AWG isolierten Kupferdraht. Achten Sie darauf, die Anschlüsse fest, aber nicht mit übermäßigem Drehmoment anzuziehen. Montieren Sie das Gerät nicht vertikal an einer Wand, da dies die Belüftung des Lüfters behindern kann.

Betrieb

Schalten Sie den Wechselrichter erst ein, nachdem die elektronischen Geräte angeschlossen wurden. Beim Ausschalten sollten zuerst die angeschlossenen Geräte deaktiviert werden, bevor der Wechselrichter ausgeschaltet wird. Dies verhindert Überlastungen durch hohe Anlaufströme.

Fehlerbehebung

Das Gerät zeigt Fehlercodes auf dem LED-Display an. Bei den meisten Fehlern (z. B. BUS-Fehler, Spannungsfehler) ist ein Neustart des Geräts erforderlich. Bei Überhitzung (Fehlercode 10) prüfen Sie die Belüftung und schalten Sie das Gerät für 10 Minuten aus. Bei Überlast (Fehlercode 11) reduzieren Sie die angeschlossene Last.

Technische Daten

Der Wechselrichter arbeitet mit einer Eingangsspannung von 12V und liefert eine Nennleistung von 600W. Der Betriebstemperaturbereich liegt zwischen 0 und 40°C. Das Gerät unterstützt eine Luftfeuchtigkeit von 0-80%.
