Bedienungsanleitung für Enerdrive 12V 600W Wechselrichter
Schnelle Hilfe und Bedienungsanleitung für den Enerdrive 12V 600W Wechselrichter. Erfahren Sie alles über Installation, Verkabelung, Statusanzeigen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Enerdrive 12V 600W Wechselrichter. Das Gerät wandelt 12V DC-Batteriestrom in 230V AC-Strom um. Vor der Installation und Inbetriebnahme ist das gesamte Handbuch zu lesen, um Schäden am Gerät oder Verletzungen zu vermeiden.
Sicherheitshinweise
- Brand- und Explosionsgefahr: Decken Sie niemals die Lüftungsschlitze ab. Betreiben Sie das Gerät nicht in der Nähe von brennbaren Gasen oder Dämpfen.
- Stromschlaggefahr: Behandeln Sie die AC-Ausgangssteckdose wie eine normale Haushaltssteckdose. Halten Sie das Gerät von Feuchtigkeit fern.
- Batteriesicherheit: Arbeiten Sie mit Schutzbrille und Handschuhen. Vermeiden Sie Kurzschlüsse an der Batterie durch Metallwerkzeuge.
- Einschränkungen: Nicht für lebenserhaltende medizinische Geräte verwenden. Nicht von Kindern bedienen lassen.
Installation
Die Installation sollte von einem zertifizierten Techniker durchgeführt werden. Stellen Sie sicher, dass das Gerät an einem trockenen Ort mit mindestens 75 mm Freiraum für die Belüftung montiert wird.
Verkabelung
- Verwenden Sie eine DC-Sicherung oder einen Trennschalter in der positiven Leitung.
- Verwenden Sie Kabel mit einem Mindestquerschnitt von 16mm² bei einer maximalen Länge von 1,5 m.
- Schließen Sie das positive (+) Kabel an den Pluspol der Batterie (über die Sicherung) und das negative (-) Kabel an den Minuspol oder den negativen Sammelpunkt an.
- Achtung: Eine Verpolung der DC-Eingänge führt zu irreparablen Schäden am Gerät.
Betrieb
Ein- und Ausschalten
Halten Sie die grüne Ein-/Aus-Taste für 1-2 Sekunden gedrückt, um das Gerät zu starten. Die Statusanzeige leuchtet auf.
Power Save Funktion
Das Gerät verfügt über eine 'Power Save'-Funktion. Wenn diese aktiviert ist, schaltet das Gerät bei einer Last von weniger als 10W in einen Puls-Modus, um Strom zu sparen. Die Standardeinstellung ist 'OFF'.
Statusanzeige
Die LED-Anzeige gibt Auskunft über den Betriebszustand:
- Grün (leuchtend): Normalbetrieb, AC-Ausgang verfügbar.
- Grün (blinkend): Normalbetrieb, AC-Last angeschlossen.
- Rot (leuchtend mit Alarm): Abschaltung aufgrund von Überlast, Übertemperatur oder Spannungsfehlern.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Status-LEDs. Bei einer Abschaltung (rotes Licht) prüfen Sie die Batteriespannung, die Belüftung des Geräts und die angeschlossene AC-Last. Stellen Sie sicher, dass die Sicherung nicht durchgebrannt ist.
Technische Daten
- AC-Ausgang: 600W, 230Vac, 50Hz, reine Sinuswelle.
- DC-Eingangsspannungsbereich: 10,5 – 15,9 VDC.
- USB-Ausgang: 5V, 2,1A.
- Betriebstemperatur: 0°C bis 40°C.
Herstellerinformationen
Dometic
Praktische Hilfe
Typische Probleme
Kein AC-Ausgang und 'Power'-Anzeige aus
Schalten Sie das Gerät mit der grünen Taste ein. Prüfen Sie, ob die Sicherung oder der Trennschalter ausgelöst hat oder ausgeschaltet ist.
Status-LED blinkt (Warnung)
Das Gerät hat eine Warnung (Spannung oder Temperatur) erkannt. Prüfen Sie die Batteriespannung und die Belüftung.
Status-LED leuchtet rot (Alarm)
Das Gerät hat aufgrund von Überlast, Unter-/Überspannung oder Übertemperatur abgeschaltet. Korrigieren Sie die Last oder die Spannungsversorgung.
Vor der Verwendung
- Stellen Sie sicher, dass die Verkabelung von einem Fachmann geprüft wurde.
- Planen Sie 75 mm Freiraum um das Gerät für die Belüftung ein.
- Installieren Sie eine geeignete Sicherung oder einen Trennschalter in der positiven DC-Leitung.
- Verwenden Sie mindestens 16mm² Kabel für den 12V-Anschluss.
- Prüfen Sie die Polarität der DC-Anschlüsse vor dem Anschluss an die Batterie.
Technische Daten in der Praxis
- AC-Ausgangsleistung
- 600 Watt Dauerleistung für angeschlossene Geräte.
- DC-Eingangsspannungsbereich
- Das Gerät arbeitet zwischen 10,5V und 15,9V DC.
- Betriebstemperatur
- Das Gerät ist für den Einsatz zwischen 0°C und 40°C ausgelegt.
Abbildungen und Diagramme
- Das Verkabelungsdiagramm zeigt den Anschluss der Batterie an den Wechselrichter über eine Sicherung oder einen Trennschalter.

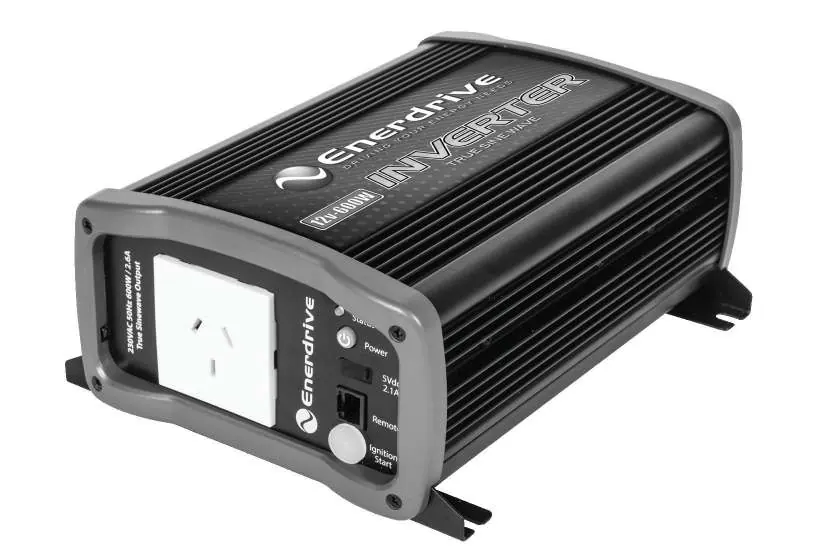

- Die Frontansicht zeigt die AC-Steckdose, den Ein-/Ausschalter, den USB-Port und den Remote-Anschluss.
- Die Rückansicht zeigt die DC-Terminals (Plus/Minus) und den Lüfter.
Modellkompatibilität
- Nur für 12V-Batteriesysteme geeignet.
- Nicht für lebenserhaltende medizinische Geräte verwenden.
- Nicht für den Betrieb in korrosiven Umgebungen geeignet.
