Bedienungsanleitung für ECO-WORTHY 12V Wechselrichter 1100W/2000W
Schnellstartanleitung und technischer Leitfaden für den ECO-WORTHY 12V Wechselrichter. Erfahren Sie alles über Installation, Verkabelung, ECO-Modus und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für den ECO-WORTHY 12V Wechselrichter. Vor der Installation ist es zwingend erforderlich, eine ANL-Sicherung in der Nähe des Pluspols der Batterie zu installieren, um Kurzschlüsse und Brandgefahr zu vermeiden. Das Gerät darf nur mit 12V-Gleichstromquellen betrieben werden.
Produktbeschreibung
Der ECO-WORTHY Wechselrichter wandelt 12V Gleichstrom (DC) in 115V Wechselstrom (AC) mit reiner Sinuswelle um. Er ist für den Einsatz in netzunabhängigen Systemen wie Wohnmobilen, LKWs oder abgelegenen Standorten konzipiert. Das Gerät verfügt über einen ECO-Modus zur Energieeinsparung, der bei einer Last von unter 50W automatisch in den Standby-Modus wechselt.
Installation und Verkabelung
Die Montage sollte an einem kühlen, trockenen und gut belüfteten Ort erfolgen. Vermeiden Sie die Montage unter der Motorhaube. Verwenden Sie für die Verbindung zur Batterie Kabel mit ausreichendem Querschnitt: 2 AWG für das 1100W-Modell und 0 AWG für das 2000W-Modell. Achten Sie strikt auf die korrekte Polarität (Plus an Plus, Minus an Minus), da eine Verpolung das Gerät dauerhaft beschädigen kann.
Betrieb und ECO-Modus
Stellen Sie sicher, dass der Wechselrichter ausgeschaltet ist, bevor Sie Geräte anschließen. Schalten Sie das Gerät ein und verbinden Sie anschließend die Verbraucher. Der ECO-Modus kann aktiviert werden, um den Stromverbrauch im Leerlauf zu minimieren. Das Gerät schaltet sich automatisch ab, wenn die Last unter 50W fällt, und aktiviert sich wieder, sobald die Last diesen Wert überschreitet.
Fehlerbehebung
Bei Problemen prüfen Sie das Display auf Fehlermeldungen:
- LOW VOLTAGE: Batterie aufladen oder Kabelverbindungen prüfen.
- HIGH VOLTAGE: Sicherstellen, dass eine 12V-Batterie verwendet wird.
- OVERLOAD: Angeschlossene Last reduzieren, um innerhalb der Betriebsgrenzen zu bleiben.
- Temperatursymbol: Belüftung sicherstellen und Umgebungstemperatur senken.
Technische Daten
Die Geräte sind für eine Eingangsspannung von 10,5 bis 16V DC ausgelegt. Die Ausgangsspannung beträgt 115V AC (+/- 10%) mit einer Frequenz von 60 Hz. Beide Modelle verfügen über zwei USB-Anschlüsse (QC3.0) und sind mit einem Thermolüfter zur Kühlung ausgestattet.
Praktische Hilfe
Typische Probleme
Display zeigt LOW VOLTAGE
Batterie aufladen oder Kabelverbindungen auf festen Sitz und korrekten Querschnitt prüfen.
Display zeigt OVERLOAD
Die angeschlossene Last überschreitet die Kapazität des Wechselrichters. Geräte entfernen oder reduzieren.
Display zeigt Temperatursymbol
Überhitzungsschutz aktiv. Belüftungsöffnungen freimachen und Umgebungstemperatur senken.
Keine Ausgangsspannung
Prüfen, ob das Gerät eingeschaltet ist, die Verkabelung korrekt ist und die Polarität stimmt.
Vor der Verwendung
- Sicherstellen, dass die Batterie 12V liefert.
- ANL-Sicherung in der Nähe des Pluspols der Batterie installieren.
- Kabelquerschnitt prüfen: 2 AWG für 1100W, 0 AWG für 2000W.
- Montageort mit ausreichender Belüftung wählen.
- Polarität bei der Verkabelung doppelt prüfen.
Technische Daten in der Praxis
- Pure Sine Wave
- Erzeugt sauberen Strom, der für empfindliche elektronische Geräte sicher ist.
Abbildungen und Diagramme

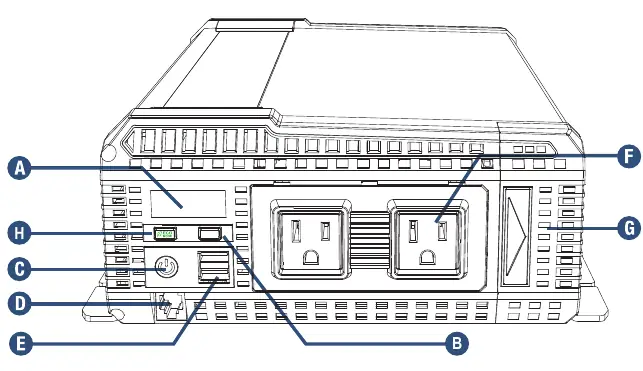

- Frontpanel: Zeigt LCD-Display, Ein-/Ausschalter, USB-Ports und AC-Steckdosen.

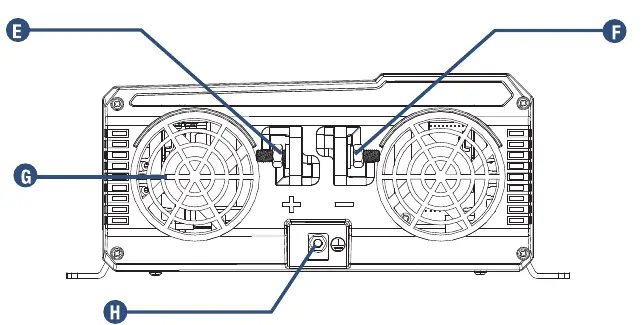

- Rückpanel: Zeigt Plus- und Minus-Eingangsterminals, Lüfter und Erdungsanschluss.
- Hardwire-Anschluss: Zeigt die internen Anschlüsse für Hot, Neutral und Earth Ground unter der Frontplatte.
Modellkompatibilität
- Nur für 12V-Batteriesysteme geeignet.
- Nicht für den Betrieb unter der Motorhaube geeignet.
- Nicht für den Anschluss an andere AC-Stromquellen geeignet.
