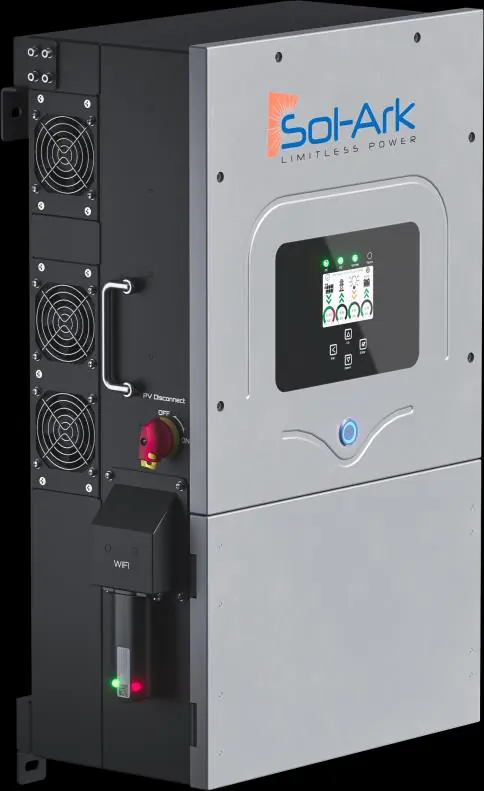

Sol-Ark 12K-2P-N Schaltpläne und Installationsanleitung
Detaillierte Schaltpläne und Installationsanleitungen für den Sol-Ark 12K-2P-N Wechselrichter. Enthält Diagramme für Standardverdrahtung, AC-Kopplung, Off-Grid-Systeme sowie Parallelbetrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die offiziellen Schaltpläne für den Sol-Ark 12K-2P-N Wechselrichter. Es dient als Installationshilfe für verschiedene Systemkonfigurationen, einschließlich Standard-Netzanschluss, AC-Kopplung, Off-Grid-Systemen und Parallelbetrieb. Die Diagramme bieten eine visuelle Orientierung für die korrekte Verkabelung.
Sicherheitshinweise
Die hier gezeigten Diagramme dienen der allgemeinen Orientierung. Die Einhaltung lokaler elektrischer Vorschriften und Normen ist zwingend erforderlich. Die Installation sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen. Diese Diagramme sind nicht erschöpfend und sollten nicht als alleinige Grundlage für Genehmigungsverfahren oder Garantieansprüche verwendet werden.
Verdrahtungsübersicht

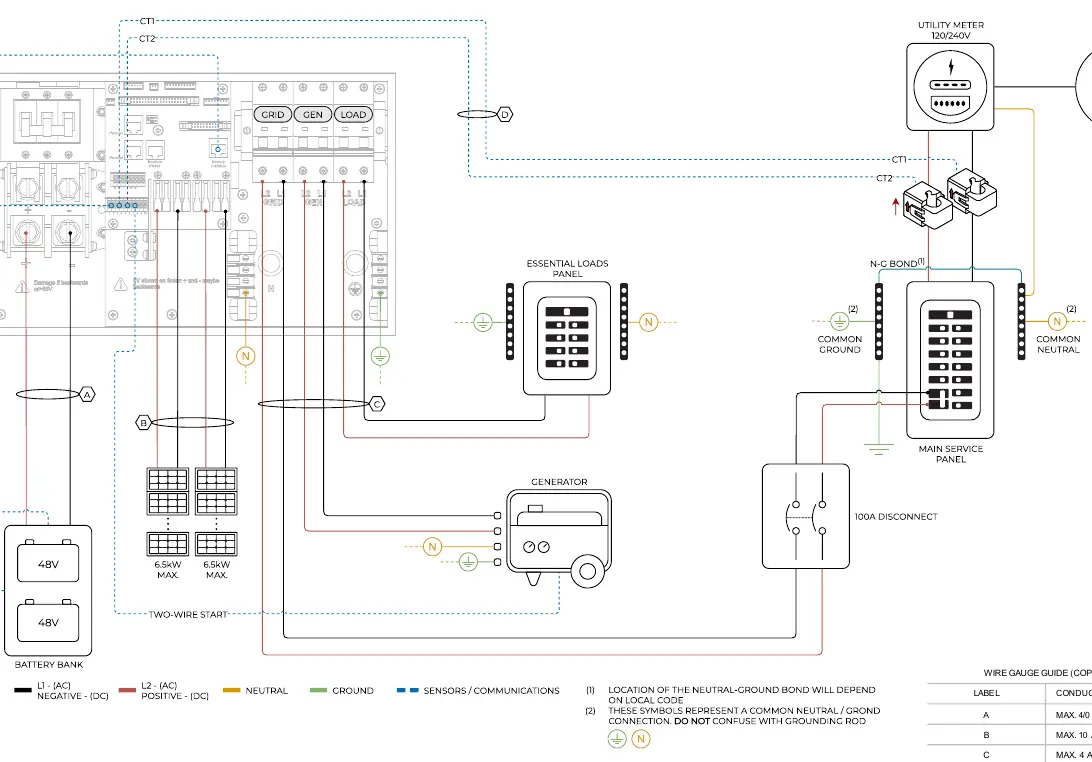

- Standardverdrahtung: Grundlegende Installation mit Netzanschluss, Generator und Lastverteilung.
- Line Side Tap: Anschluss vor dem Hauptschalter.
- AC-Kopplung: Integration von AC-gekoppelten Wechselrichtern im Generator- oder Lastbereich.
- Off-Grid: Betrieb ohne Netzanschluss.

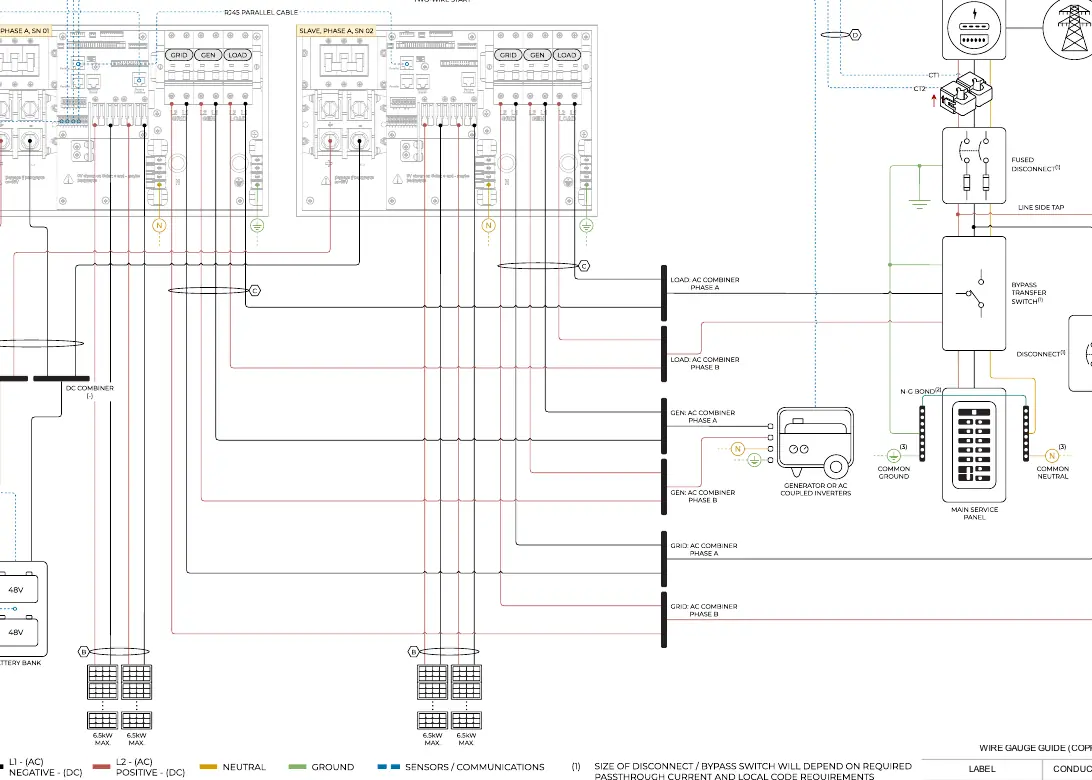

- Parallelbetrieb: Konfigurationen für 2 oder 3 parallel geschaltete Wechselrichter (120/240V und 120/208V).
Kabelquerschnitte (Kupfer)
Für eine korrekte Installation sind folgende Kabelquerschnitte zu beachten:
- A: Max. 4/0 AWG
- B: Max. 10 AWG
- C: Max. 4 AWG
- D: 24–23 AWG CAT6 (Kommunikation)
Praktische Hilfe
Typische Probleme
Die Diagramme sind allgemein gehalten. Konsultieren Sie immer die örtlichen Behörden und Elektrovorschriften vor der Installation.
Stellen Sie sicher, dass Sie vor dem Einschalten das Kapitel 5 'Parallel Systems' gelesen haben.
Vor der Verwendung
- Überprüfen Sie die Einhaltung lokaler elektrischer Codes.
- Stellen Sie sicher, dass die Kabelquerschnitte den Vorgaben entsprechen (siehe Kabeltabelle).
- Prüfen Sie die Erdungs- und Neutralleiterverbindungen.
- Verwenden Sie für die Kommunikation CAT6-Kabel (24-23 AWG).
- Stellen Sie sicher, dass die Neutral-Erde-Verbindung (N-G Bond) gemäß den lokalen Vorschriften korrekt ausgeführt ist.
