Installationsanleitung für Segensolar FE H3 12KW Hybrid-Wechselrichter

Schnellstartanleitung für den Segensolar FE H3 12KW Hybrid-Wechselrichter. Erfahren Sie alles über Montage, elektrische Anschlüsse (GRID, EPS, PV, BAT), Inbetriebnahme und WiFi-Konfiguration.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Schnellstartanleitung für den Segensolar FE H3 12KW Hybrid-Wechselrichter. Es deckt die wesentlichen Schritte für die mechanische Montage, die elektrische Verkabelung (GRID, EPS, PV, Batterie, Zähler), die Inbetriebnahme sowie die WiFi-Einrichtung ab. Bitte beachten Sie, dass für detaillierte Fehlerbehebungen oder spezifische Konfigurationen das vollständige Benutzerhandbuch erforderlich sein kann.

Montage

Stellen Sie sicher, dass der Wechselrichter mit ausreichendem Abstand (mindestens 500 mm in alle Richtungen) montiert wird. Verwenden Sie die mitgelieferte Wandhalterung. Bohren Sie 6 Löcher mit einem 8-mm-Bohrer (mindestens 50 mm tief), setzen Sie die Expansionsrohre ein und befestigen Sie die Halterung. Hängen Sie den Wechselrichter ein und sichern Sie ihn mit den seitlichen Schrauben.

Elektrische Anschlüsse

GRID-Anschluss: Verwenden Sie ein 5-adriges Kabel mit einem Durchmesser von 9-16 mm. Achten Sie auf die korrekte Polarität und stellen Sie sicher, dass die Steckverbindungen hörbar einrasten.

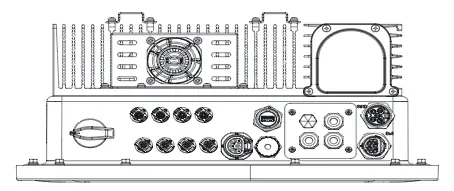

Anschlüsse und Layout des Wechselrichters
Anschlüsse und Layout des Wechselrichters

EPS-Anschluss: Beachten Sie die lokalen Verkabelungsvorschriften. In einigen Ländern (z. B. Australien, Neuseeland, Südafrika) müssen die N-Kabel der GRID- und EPS-Seite verbunden werden, damit die EPS-Funktion korrekt arbeitet.

PV-Anschluss: Verwenden Sie 12 AWG (2,5 mm²) Kabel. Isolieren Sie 6 mm ab, crimpen Sie die Terminals und stecken Sie diese in die Stecker, bis sie einrasten.

Batterie- und Zähleranschluss: Verbinden Sie die Strom- und Kommunikationsleitungen zwischen BMS und Wechselrichter. Für den Zähleranschluss (CT-Meter) verwenden Sie ein verdrilltes Paar für die RS485-Kommunikation.

Inbetriebnahme

Stellen Sie vor dem Start sicher, dass:

  • Der Wechselrichter fest montiert ist.
  • GRID-, EPS-, Zähler- und Batteriekabel korrekt angeschlossen sind.
  • Die BMS-Tasten und der Batterieschalter eingeschaltet sind.
  • PV/DC-Schalter, AC-Leistungsschalter und EPS-Leistungsschalter eingeschaltet sind.

Wenn auf dem Display "switch off" angezeigt wird, halten Sie die "√"-Taste gedrückt, um zum START/STOP-Menü zu gelangen und den Wechselrichter zu starten (Standardpasswort: 0000).

WiFi-Einrichtung und Konfiguration

Laden Sie die FoxCloud-App herunter. Stecken Sie den WiFi-Stick in den WiFi/GPRS-Port an der Unterseite des Wechselrichters. Verbinden Sie Ihr Mobilgerät mit dem "Smart WiFi" (SSID: W-xxxxx, Passwort: mtmt2020). Öffnen Sie einen Browser, rufen Sie 192.168.1.1 auf und konfigurieren Sie die Verbindung zum Haus-Router.

Firmware-Update

Verwenden Sie einen USB-Stick (FAT16 oder FAT32 formatiert, kleiner als 32 GB). Kopieren Sie die Update-Dateien in die entsprechenden Ordner (update/master, update/slave, update/manager). Stecken Sie den USB-Stick in den USB-Port an der Unterseite des Wechselrichters und wählen Sie im LCD-Menü die Upgrade-Option.

Praktische Hilfe

Typische Probleme

Fehlermeldung 'sw bus volt fault' im Off-Grid-Modus

Überprüfen Sie den ersten Unterabschnitt von Abschnitt 9 im vollständigen Handbuch zur Fehlerbehebung.

EPS-Funktion funktioniert nicht

Stellen Sie sicher, dass die N-Kabel der GRID- und EPS-Seite gemäß den lokalen Sicherheitsanforderungen verbunden sind.

Vor der Verwendung

  • Stellen Sie sicher, dass der Wechselrichter fest montiert ist.
  • Überprüfen Sie, ob GRID-, EPS-, Zähler- und Batteriekabel korrekt angeschlossen sind.
  • Stellen Sie sicher, dass die BMS-Tasten und der Batterieschalter eingeschaltet sind.
  • Schalten Sie den PV/DC-Schalter, AC-Leistungsschalter, EPS-Leistungsschalter und Batterieschalter ein.
  • Überprüfen Sie, ob die Ländercode-Einstellung korrekt ist.

Technische Daten in der Praxis

USB-Stick für Firmware
Muss FAT16 oder FAT32 formatiert sein und darf maximal 32 GB groß sein.

Abbildungen und Diagramme

  • Die Verkabelungsdiagramme zeigen die korrekte Belegung der GRID-, EPS- und Zähleranschlüsse.
  • Achten Sie bei der CT-Meter-Verkabelung auf die korrekte Ausrichtung der CT-Pfeile in Richtung Netz.

Modellkompatibilität

  • H3/AC3 ist ein 3L-N-PE-System (TT, TN-C, TN-C-S und TN-S).
  • Die Anzahl der Batteriepacks darf nicht weniger als 3 betragen.
