Programmierhandbuch für Sol-Ark 12K-2P Hybrid-Wechselrichter

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als grundlegender Programmierleitfaden für Sol-Ark 12K-2P Hybrid-Wechselrichter. Es konzentriert sich auf die Konfiguration der System-Arbeitsmodi und der Time-of-Use (TOU) Einstellungen. Bitte beachten Sie, dass für die Nutzung der TOU-Funktionen eine Batteriebank zwingend erforderlich ist. Ohne Batterie fungiert der Sol-Ark lediglich als netzgekoppelter Wechselrichter ohne Notstromfunktion.

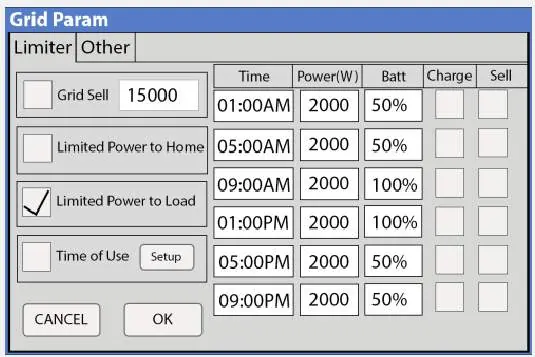

System-Arbeitsmodi

Der Wechselrichter bietet verschiedene Arbeitsmodi, die je nach Verkabelung und Kundenwunsch gewählt werden müssen:

• Grid Sell: Erlaubt den Verkauf von Solarstrom an das öffentliche Netz. Bei Systemen ohne Batterie sollte dies der einzige aktivierte Modus sein.

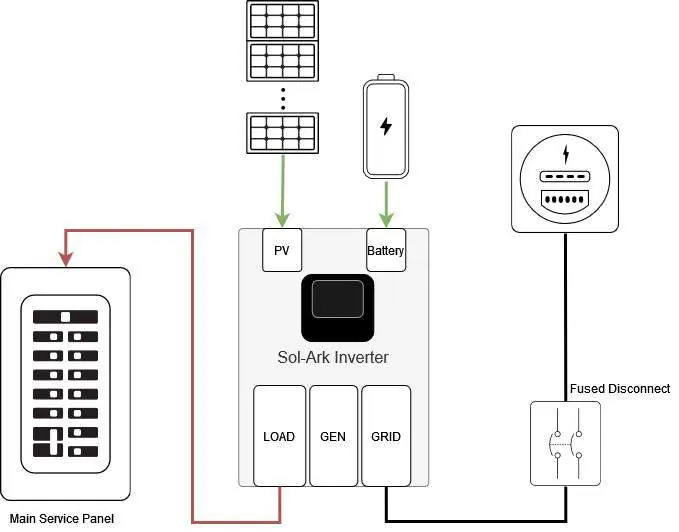

• Limited Power to Load: Begrenzt den PV-Strom auf die Lasten, die an den LOAD-Anschlüssen des Wechselrichters angeschlossen sind. Empfohlen für Whole Home Back Up-Systeme.
• Limited Power to Home: Nutzt externe Stromwandler (CT-Sensoren), um den Stromfluss am Hausanschluss zu erfassen. Ermöglicht die Eigenverbrauchsoptimierung, ohne Strom ins Netz zu verkaufen.

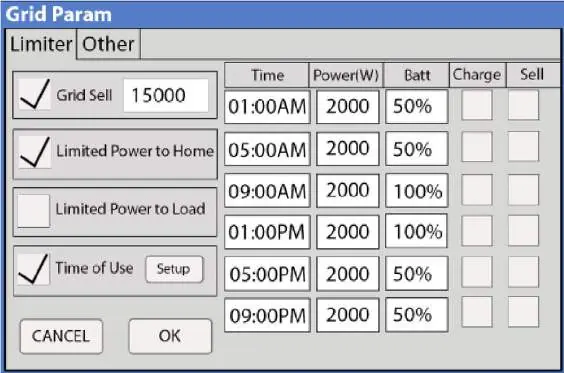

Programmierung der Time-of-Use (TOU) Funktion

Die TOU-Einstellungen ermöglichen eine präzise Steuerung der Batterienutzung über sechs Zeitfenster hinweg:

• Time: Legt den Startpunkt für das jeweilige Zeitfenster fest. Die Programmierung muss sequenziell erfolgen.
• Power(W): Definiert die maximale AC-Leistung, die die Batterie in diesem Zeitfenster ausgleichen darf.
• Batt: Legt die Entladegrenze (in % oder V) fest, bis zu der die Batterie entladen werden darf.
• Charge: Erlaubt das Laden der Batterie aus AC-Quellen (Netz oder Generator), sofern die entsprechenden Einstellungen im Batteriemenü konfiguriert sind.
• Sell: Erlaubt den Verkauf von Batteriestrom an das öffentliche Netz.

Häufige Anwendungsbeispiele

Die Anleitung deckt drei Hauptszenarien ab:

• On Grid mit TOU (kein AC-Laden): Nutzung der Batterie zur Eigenverbrauchsoptimierung ohne Netz- oder Generatorladung.
• Off Grid mit TOU und AC-Laden: Nutzung eines Generators zur Batterieladung bei geringem Solarertrag, gesteuert durch TOU-Parameter.
• On Grid mit TOU und AC-Laden: Komplexe Konfiguration zur Vorbereitung auf Netzausfälle durch gezielte Batterieladung aus Netz oder Generator.

Batteriemanagement und Laden

Die 'Charge'-Funktion in der TOU-Tabelle ist eng mit den Einstellungen im 'Charge'-Tab des Batteriemenüs verknüpft. Wenn TOU aktiviert ist, gelten die Ladeeinstellungen nur in den Zeitfenstern, in denen die 'Charge'-Checkbox aktiviert ist. Achten Sie darauf, dass die Start-Spannung oder der Start-Prozentwert im Batteriemenü niedriger eingestellt ist als der 'Batt'-Wert in der TOU-Tabelle, um Konflikte zu vermeiden.
