Bedienungsanleitung für Sol-Ark 12K-2P-N Hybrid-Wechselrichter
Schnellstart- und Installationsanleitung für den Sol-Ark 12K-2P-N Hybrid-Wechselrichter. Enthält Schaltpläne, Konfigurationsschritte, Fehlerbehebung und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist das Installations- und Benutzerhandbuch für den Sol-Ark 12K-2P-N Hybrid-Wechselrichter. Es enthält kritische Sicherheitsanweisungen, Installationsschritte, Konfigurationsanleitungen für die Benutzeroberfläche und Fehlerbehebungstabellen. Das Gerät ist für den Außenbereich konzipiert und unterstützt PV-Eingänge, Batteriespeicher, Netzanschluss und Generatorintegration.
Sicherheitshinweise
- Nur qualifiziertes Personal darf den Wechselrichter installieren.
- Erdung und Neutralleiter müssen im Schaltkreis nur einmal verbunden sein.
- PV-Eingänge dürfen 500Voc nicht überschreiten.
- Verwenden Sie keine Schlagschrauber zum Festziehen der Befestigungen.
- AC-Leitungen müssen in Schutzrohren geführt werden.
Installation
Montage
Stellen Sie sicher, dass mindestens 5 cm vertikaler und 15 cm seitlicher Freiraum für die Wärmeableitung vorhanden sind. Schützen Sie den LCD-Bildschirm vor direkter UV-Einstrahlung, da Schäden durch Sonnenlicht nicht von der Garantie abgedeckt sind.
Elektrische Anschlüsse
- Batterien: 48V nominales System. Verbinden Sie die Batterien gemäß den Anweisungen (Reihen- oder Parallelschaltung).
- PV-Module: Max. 500V DC. Achten Sie auf die korrekte Polarität.
- Netz/Generator: Anschluss an die entsprechenden GRID- oder GEN-Eingänge.
- CT-Sensoren: Erforderlich für "Limited Power to Home" und "Grid Peak Shaving".
Benutzeroberfläche und Einstellungen

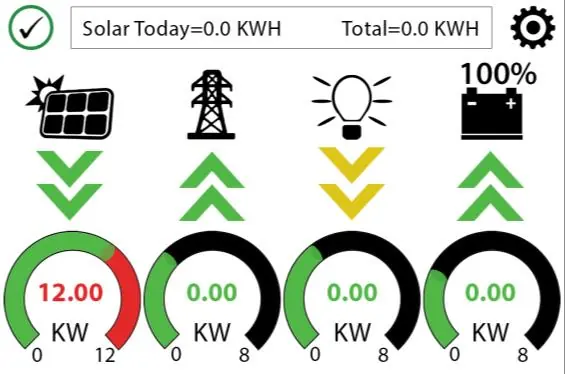

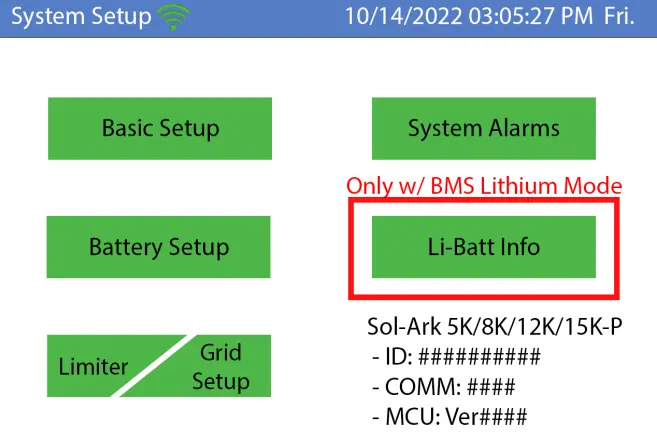

Die Konfiguration erfolgt über den Touchscreen. Wichtige Menüs umfassen:
- Basic Setup: Grundeinstellungen wie Datum, Uhrzeit und Systemparameter.

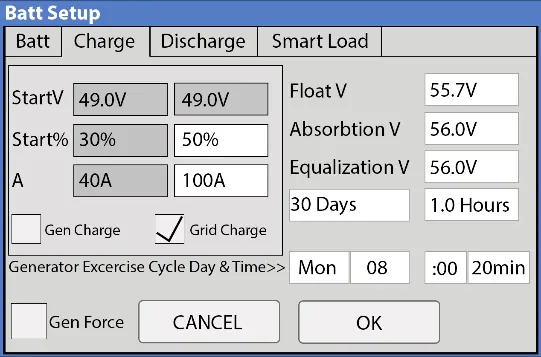

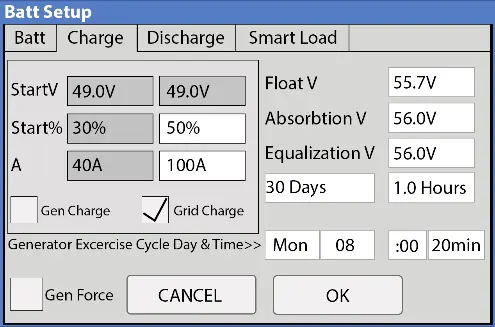

- Battery Setup: Konfiguration von Batterietyp, Lade- und Entladeströmen.
- Limiter: Einstellungen für Grid Sell, Limited Power to Home und Peak Shaving.

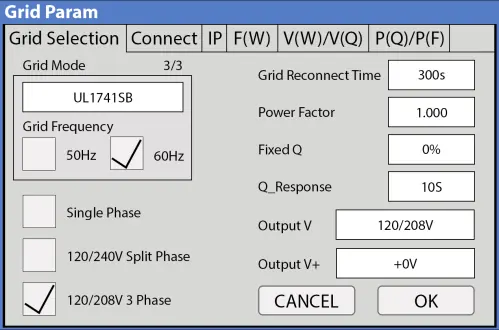

- Grid Setup: Auswahl des Netzmodus (General Standard, UL1741, etc.).
Fehlerbehebung
Bei Fehlern zeigt das System Fehlercodes an (F1 bis F64). Überprüfen Sie das System-Alarme-Menü. Häufige Probleme wie "Grid Phase Wrong" oder "DC-LED aus" werden im Handbuch detailliert behandelt. Bei anhaltenden Problemen führen Sie einen Power Cycle durch.
Praktische Hilfe
Typische Probleme
LCD-Bildschirm bleibt aus
Prüfen Sie die Stromquellen (PV, Netz, Batterie) und drücken Sie den Einschaltknopf.
DC-LED leuchtet nicht
Prüfen Sie die PV-Spannung (muss >125V sein), die Polarität und ob der PV-DC-Trennschalter auf ON steht.
Batterie wird nicht geladen
Prüfen Sie die Kommunikation (Li-Batt Info) und die Ladeeinstellungen gemäß Batteriehersteller.
Grid Phase Wrong
Prüfen Sie die Phasenfolge (BA-CB-AC) und die Verkabelung an den GRID- und LOAD-Anschlüssen.
Vor der Verwendung
- Netzspannung vor dem Einschalten prüfen.
- Phasenfolge bei 3-Phasen-Systemen verifizieren.
- Sicherstellen, dass die Erdung korrekt mit dem Neutralleiter verbunden ist (nur einmal).
- Batteriespannung (43-63V) prüfen.
- PV-Eingangsspannung (<500V) prüfen.
- Sicherstellen, dass alle Anschlüsse fest sitzen.
Technische Daten in der Praxis
- Max. PV-Eingangsleistung
- 13.000W
- Nominale AC-Spannung
- 120/240V, 120/208V, 220V
- Max. Wirkungsgrad
- 97,5%
Abbildungen und Diagramme
- Standard-Verkabelungsdiagramm für Netzanschluss.
- AC-Kopplungsschema für GEN- oder LOAD-Anschluss.
- Parallelschaltung von mehreren Wechselrichtern.
Modellkompatibilität
- Nur für 48V-Batteriesysteme geeignet.
- Kompatibel mit Lithium- und Blei-Säure-Batterien.
- AC-gekoppelte Wechselrichter müssen UL 1741SA oder UL 1741 zertifiziert sein.
