Montageanleitung für 60-Zoll-Waschtischunterschrank allen + roth
Detaillierte Montageanleitung für den 60-Zoll-Waschtischunterschrank von allen + roth. Erfahren Sie, wie Sie den Waschtisch sicher montieren, das Waschbecken befestigen, die Schubladen einstellen und das Stein-Oberteil pflegen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieser Waschtisch erfordert eine Montage durch zwei Personen. Die Installation umfasst das Ausrichten des Schranks, die Befestigung an der Wand, die Montage der Waschbecken an der Steinplatte mittels Silikon und Halteklammern sowie die abschließende Montage der Steinplatte auf dem Unterschrank. S. 4, 5, 6, 7
Wichtigste Schritte
- Waschtisch an der Wand sichern S. 4
- Schubladen entfernen/einsetzen S. 4, 8
- Waschbecken mit Silikon und Klammern befestigen S. 5, 6
Probleme und Lösungen
Schublade klemmt oder schließt nicht richtig
Entfernen und neu einsetzen; Höhe über Einstellrad an den Gleitschienen anpassen.
S. 8Wartung und Reset
- Regelmäßige Reinigung mit weichem Tuch und nicht scheuernden Reinigern. S. 9
- Steinplatte regelmäßig versiegeln. S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Montagezeit | 45 Minuten | Geschätzte Zeit ohne Trocknungszeit | S. 4 |
Wo es im PDF steht
- Montageanleitung S. 4, 5, 6, 7
- Ersatzteilliste S. 10, 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die Installation des 60-Zoll-Waschtischunterschranks. Für die Montage sind zwingend zwei Personen erforderlich. Die geschätzte Installationszeit beträgt 45 Minuten, wobei eine Trocknungszeit von 24 Stunden für das Silikon eingeplant werden muss. Der Waschtisch muss zwingend an der Wand gesichert werden, um Stabilität zu gewährleisten.
Vorbereitung und Werkzeuge
Stellen Sie vor Beginn sicher, dass alle Teile gemäß der Packliste vorhanden sind. Benötigte Werkzeuge (nicht im Lieferumfang enthalten): Kreuzschlitzschraubendreher, Universalmesser oder Schere, Silikon, Bohrmaschine mit Bohrer, Maßband und Wasserwaage.
Montage des Waschtischunterschranks

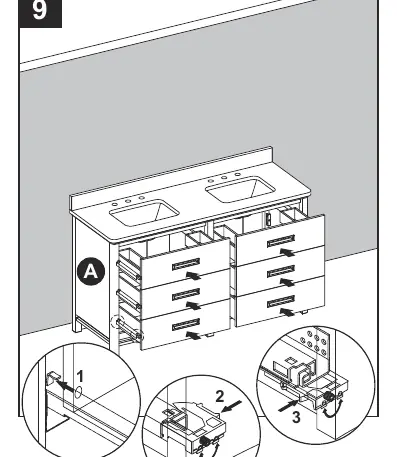

1. Schubladen entfernen: Ziehen Sie die Schubladen vollständig aus. Drücken Sie die Kunststoffhebel an den Gleitschienen auf beiden Seiten, um die Schublade zu entriegeln und herauszunehmen.

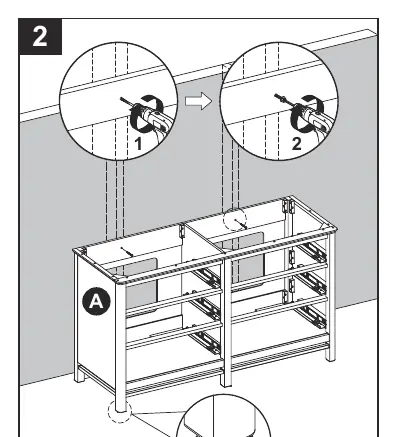

2. Aufstellen und Nivellieren: Platzieren Sie den Waschtisch an der gewünschten Stelle. Nutzen Sie die vormontierten Nivellierfüße an der Unterseite der Beine, um den Schrank auszurichten. Drehen gegen den Uhrzeigersinn hebt den Schrank an, Drehen im Uhrzeigersinn senkt ihn ab.
3. Wandbefestigung: Bohren Sie Löcher durch den Montagebereich des Waschtischs in die Wandpfosten. Sichern Sie den Waschtisch mit geeignetem Montagematerial (nicht enthalten) an mindestens einem, idealerweise zwei Wandpfosten.
Montage des Waschbeckens und der Steinplatte
1. Vorbereitung: Legen Sie die Steinplatte (Top) und den Spritzschutz (Backsplash) mit der Vorderseite nach unten auf eine kratzfreie Oberfläche (z. B. die Schaumstoffverpackung).

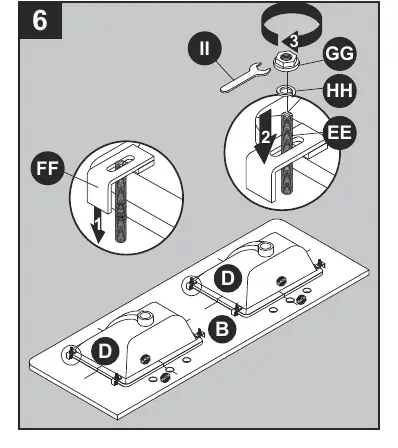

2. Waschbecken befestigen: Tragen Sie Silikon auf den oberen Rand des Waschbeckens auf. Richten Sie das Waschbecken auf der Unterseite der Steinplatte aus (achten Sie darauf, dass das Überlaufloch zur Vorderseite zeigt). Setzen Sie die Halteklammern auf die Bolzen und sichern Sie diese mit den Muttern und Sicherungsscheiben. Nicht zu fest anziehen.

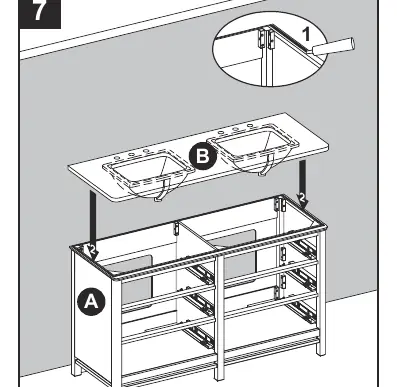

3. Steinplatte aufsetzen: Tragen Sie Silikon auf den oberen Rand des Waschtischunterschranks auf. Setzen Sie die Steinplatte mit zwei Personen vorsichtig auf den Unterschrank. Wischen Sie überschüssiges Silikon sofort ab und lassen Sie es 24 Stunden trocknen.
4. Spritzschutz: Tragen Sie Silikon auf die unpolierte Seite und Unterseite des Spritzschutzes auf und positionieren Sie ihn auf der Steinplatte gegen die Wand.
Pflege und Wartung
- Reinigen Sie den Waschtisch regelmäßig mit einem weichen, fusselfreien Tuch.
- Verwenden Sie für den Waschtisch sanfte, nicht scheuernde Haushaltsreiniger.
- Für die Steinplatte nur Reiniger verwenden, die für Stein geeignet sind.
- Vermeiden Sie Produkte mit Aceton, Zitrone, Essig oder anderen Säuren, da diese die Oberfläche beschädigen können.
- Verwenden Sie Untersetzer für Seifen oder duftende Produkte, um Flecken auf dem Stein zu vermeiden.
- Versiegeln Sie die Steinplatte regelmäßig mit einem geeigneten Steinversiegler.
Praktische Hilfe
Typische Probleme
Schubladen lassen sich nicht leicht einschieben
Entfernen Sie die Schublade und versuchen Sie es erneut. Stellen Sie sicher, dass die Gleitschienen korrekt eingerastet sind.
Waschbecken ist nicht zentriert
Lösen Sie die Halteklammern, richten Sie das Waschbecken neu aus und ziehen Sie die Klammern wieder fest.
Schubladenhöhe stimmt nicht
Drehen Sie das Einstellrad an den Gleitschienen (links zum Anheben, rechts zum Absenken), um die Höhe individuell anzupassen.
Vor der Verwendung
- Stellen Sie sicher, dass alle Teile gemäß der Packliste vorhanden sind.
- Halten Sie Silikon, Bohrmaschine, Schraubendreher und Wasserwaage bereit.
- Planen Sie die Montage mit zwei Personen.
- Reinigen Sie den Bodenbereich vor der Installation.
- Installieren Sie Armaturen und Ablaufgarnitur idealerweise vor dem Aufsetzen der Steinplatte auf den Unterschrank.
Technische Daten in der Praxis
- Silikon-Trocknungszeit
- 24 Stunden nach der Montage der Steinplatte.
Abbildungen und Diagramme
- Die Zeichnungen zeigen die schrittweise Montage: Entfernen der Schubladen, Nivellieren des Schranks, Befestigung des Waschbeckens an der Steinplatte und das Aufsetzen der Steinplatte auf den Unterschrank.
Modellkompatibilität
- Nur für die Verwendung mit den mitgelieferten oder kompatiblen Unterbau-Waschbecken vorgesehen.
- Armaturen und Ablaufgarnituren sind nicht im Lieferumfang enthalten.
