Möbel / Badezimmöbel
Bedienungsanleitung für Better Bathrooms BeBa_26151 LED-Spiegelschrank
Erfahren Sie, wie Sie den Better Bathrooms BeBa_26151 LED-Spiegelschrank sicher installieren, bedienen und warten. Inklusive Montageanleitung, Anschlussplan und technischer Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Better Bathrooms BeBa_26151 ist ein LED-Spiegelschrank mit integrierter Rasiersteckdose. Die Installation muss durch einen qualifizierten Elektriker erfolgen und darf nur in Badezimmerzone 2 vorgenommen werden. S. 1, 3
Wichtigste Schritte
- Installation der Aufhängeschiene und Montage des Schranks. S. 6
- Elektrischer Anschluss gemäß Schaltplan. S. 6
Erste Inbetriebnahme
- Berühren Sie die Taste am Spiegel, um das Licht ein- oder auszuschalten. S. 8
Probleme und Lösungen
Tür ist nicht gerade
Justieren Sie die Scharnierschrauben.
S. 7Wartung und Reset
- Reinigen Sie den Spiegel mit einem Mikrofasertuch. Verwenden Sie keine Scheuermittel. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abmessungen | 500x700x135 mm | Breite x Höhe x Tiefe | S. 9 |
| IP-Schutzart | IP44 | Spritzwassergeschützt | S. 9 |
Wo es im PDF steht
- Sicherheitshinweise S. 3
- Installation S. 6
- Technische Daten S. 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Better Bathrooms BeBa_26151 ist ein LED-Spiegelschrank, der für den Innenbereich in Badezimmern konzipiert ist. Die Installation muss zwingend durch einen qualifizierten Elektriker gemäß den aktuellen IEE-Verkabelungsvorschriften erfolgen. Das Gerät ist IP44-zertifiziert und darf nur in Badezimmerzone 2 installiert werden. Vor der Installation muss die Stromversorgung unterbrochen werden.
Installation
Der Schrank wird mit einer Aufhängeschiene montiert:
- Wählen Sie die gewünschte Position und markieren Sie die Löcher für die Aufhängeschiene mit einer Wasserwaage.
- Bohren Sie die Löcher, setzen Sie Dübel ein und befestigen Sie die Schiene mit den mitgelieferten Schrauben.
- Hängen Sie den Schrank ein.
- Öffnen Sie die Tür, markieren Sie das Sicherheitsloch an der Rückwand, nehmen Sie den Schrank ab, bohren Sie das Loch und sichern Sie den Schrank nach dem erneuten Aufhängen mit einer Schraube.
- Der elektrische Anschluss muss an einen geeigneten abgesicherten Stromkreis erfolgen. Beachten Sie das beiliegende Schaltbild für die Verkabelung (Phase, Erde, Neutralleiter).
Bedienung
Der Schrank verfügt über eine Touch-Sensor-Steuerung:
- Berühren Sie die Taste einmal, um das Licht einzuschalten.
- Berühren Sie die Taste erneut, um das Licht auszuschalten.
- Im Inneren befindet sich eine Rasiersteckdose, die für Rasierer und elektrische Zahnbürsten geeignet ist.
Einstellung und Wartung
Türjustierung: Wenn die Tür nicht gerade hängt, können Sie dies über die Scharnierschrauben korrigieren. Drehen im Uhrzeigersinn bewegt die Tür nach rechts, gegen den Uhrzeigersinn nach links.
Regalverstellung: Lösen Sie die Schraube am Regal, um die Position anzupassen, und ziehen Sie sie nach der Einstellung wieder fest.
Reinigung: Verwenden Sie keine bleichmittelhaltigen oder scheuernden Reinigungsmittel. Reinigen Sie den Spiegel mit einem sauberen Mikrofasertuch.
Technische Daten
- Modell: BeBa_26151
- Abmessungen: 500 x 700 x 135 mm
- Gewicht: 13,3 kg
- Leistung: 15 W
- Schutzart: IP44
- Eingangsspannung: 220-240 V, 50 Hz
Herstellerinformationen
Better Bathrooms
Praktische Hilfe
Typische Probleme
Tür hängt schief
Justieren Sie die Tür über die Scharnierschrauben. Drehen im Uhrzeigersinn bewegt die Tür nach rechts, gegen den Uhrzeigersinn nach links.
Licht funktioniert nicht
Überprüfen Sie die Stromversorgung und die Sicherung. Stellen Sie sicher, dass der elektrische Anschluss korrekt durch einen Fachmann ausgeführt wurde.
Vor der Verwendung
- Stromversorgung vor der Installation ausschalten
- Sicherstellen, dass die Wand für das Gewicht des Schranks geeignet ist

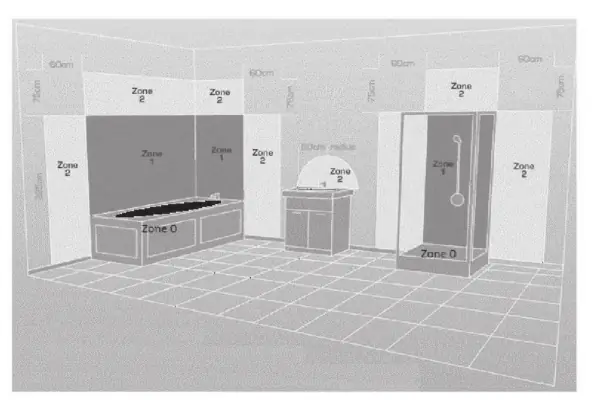

- IP44-Zonen (nur Zone 2) beachten
- Fachkraft für den Elektroanschluss beauftragen
- Schutzabdeckung der Rasiersteckdose bei Nichtgebrauch geschlossen halten
Technische Daten in der Praxis
- Rasiersteckdose
- Integrierte Steckdose für Niederspannungsgeräte wie Rasierer oder elektrische Zahnbürsten.
Abbildungen und Diagramme
- Anschlussdiagramm: Zeigt die korrekte Verkabelung der Netzversorgung mit der Leuchte.
- Scharnierverstellung: Zeigt, wie die Tür horizontal ausgerichtet wird.

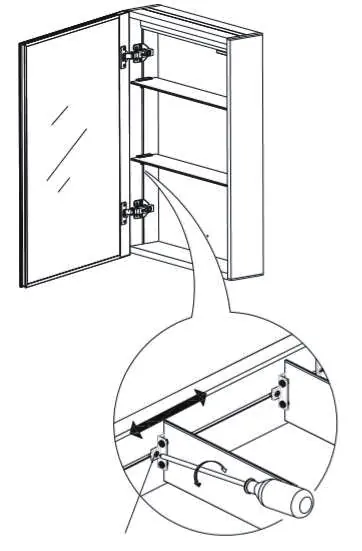

- Regalverstellung: Zeigt die Schraube zur Fixierung der Regalböden.
Modellkompatibilität
- Nur für den Innenbereich in Badezimmern geeignet.
- Rasiersteckdose ist nicht geerdet und nur für Niederspannungsgeräte vorgesehen.
