Bedienungsanleitung für Style Selections 37-Zoll Waschtisch 1678VA-37-292-934

Erfahren Sie, wie Sie den Style Selections 37-Zoll Waschtisch (Modell 1678VA-37-292-934) sicher montieren, ausrichten und pflegen. Diese Anleitung enthält Schritte zur Wandbefestigung, Montage der Waschtischplatte, Türeinstellung und...

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Waschtisch muss mit zwei Personen montiert und zwingend an der Wand befestigt werden. Die Waschtischplatte wird mit Silikon befestigt, das 24 Stunden trocknen muss. S. 4, 5

Wichtigste Schritte

  • Wandbefestigung S. 4
  • Türeinstellung S. 6

Probleme und Lösungen

Türen müssen ausgerichtet werden

Schrauben (a) für hoch/runter, (b) für links/rechts, (c) für vor/zurück an den Scharnieren nutzen.

S. 6

Wartung und Reset

  • Regelmäßige Reinigung mit weichem Tuch. Keine säurehaltigen Reiniger auf der Platte verwenden. S. 7

Wo es im PDF steht

  • Montageanleitung S. 4, 5, 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Ausrichtung und Wandbefestigung Seite 4 Montage der Waschtischplatte Seite 5 Einsetzen des Einlegebodens Seite 5 Türeinstellung Seite 6 Griffmontage Seite 6

Wichtige Informationen aus der Anleitung

Dieser Waschtisch erfordert für die Montage zwei Personen. Es ist zwingend erforderlich, den Waschtisch zur Stabilität an der Wand zu befestigen. Bitte lesen Sie die gesamte Anleitung vor Beginn der Arbeiten sorgfältig durch.

Vorbereitung

Stellen Sie sicher, dass alle Teile vorhanden sind. Vergleichen Sie die Teile mit der Packliste. Wenn Teile fehlen oder beschädigt sind, beginnen Sie nicht mit der Montage.

Benötigte Werkzeuge (nicht enthalten):

  • Kreuzschlitzschraubendreher
  • Universalmesser oder Schere
  • Silikon-Dichtungsmasse
  • Bohrmaschine mit Bohrer

Hilfreiche Werkzeuge (nicht enthalten):

  • Maßband
  • Wasserwaage

Montageanleitung

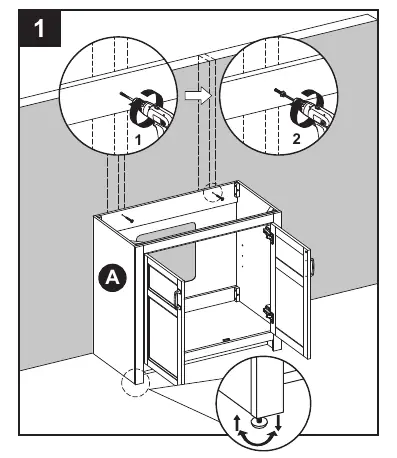

Schritt 1: Ausrichtung und Wandbefestigung

Platzieren Sie den Waschtisch an der gewünschten Stelle. Nutzen Sie die verstellbaren Füße an der Unterseite, um den Waschtisch auszurichten. Drehen gegen den Uhrzeigersinn erhöht den Waschtisch, Drehen im Uhrzeigersinn senkt ihn. Bohren Sie Löcher durch den Montagebereich in die Wandbalken und sichern Sie den Waschtisch mit geeignetem Befestigungsmaterial (nicht enthalten) an der Wand.

Ausrichtung und Wandbefestigung
Ausrichtung und Wandbefestigung

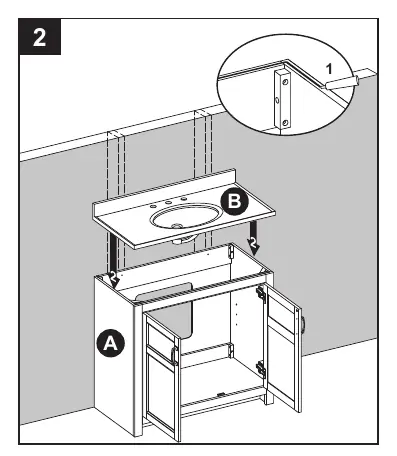

Schritt 2: Montage der Waschtischplatte

Tragen Sie Silikon-Dichtungsmasse auf die Oberkante des Waschtischs auf. Senken Sie die Waschtischplatte vorsichtig ab. Wischen Sie überschüssiges Silikon mit einem weichen Tuch ab und lassen Sie es ca. 24 Stunden trocknen.

Montage der Waschtischplatte
Montage der Waschtischplatte

Schritt 3: Einlegeboden

Setzen Sie die Regalstifte auf der gewünschten Höhe ein und legen Sie den Einlegeboden darauf.

Einsetzen des Einlegebodens
Einsetzen des Einlegebodens

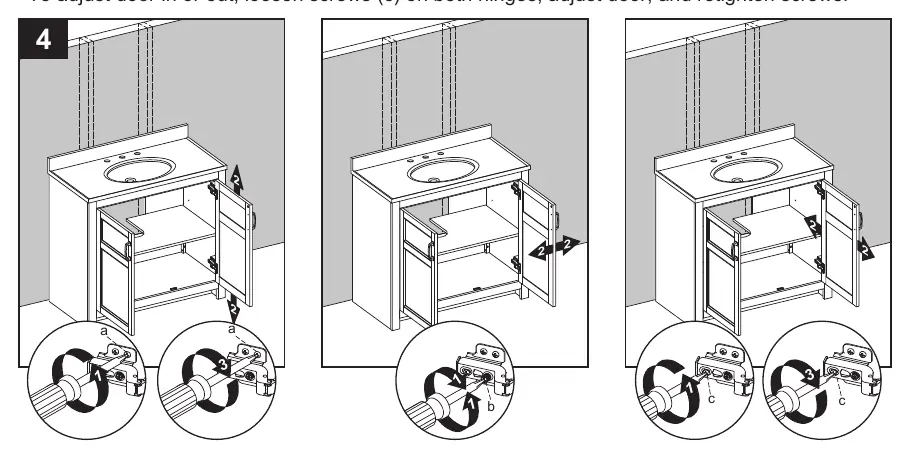

Türeinstellung

Die Türen können in drei Richtungen eingestellt werden:

Türeinstellung
Türeinstellung
Griffmontage
Griffmontage
  • Hoch/Runter: Schrauben (a) an beiden Scharnieren lösen, einstellen, festziehen.
  • Links/Rechts: Schrauben (b) an beiden Scharnieren drehen.
  • Vor/Zurück: Schrauben (c) an beiden Scharnieren lösen, einstellen, festziehen.

Pflege und Wartung

Regelmäßig mit einem weichen, fusselfreien Tuch abstauben. Holz sofort mit einem weichen Tuch trocknen. Verwenden Sie keine säurehaltigen Reiniger (Aceton, Zitrone, Essig) auf der Waschtischplatte, da diese die Oberfläche beschädigen können.

Praktische Hilfe

Typische Probleme

Türen hängen schief oder schließen nicht richtig

Verwenden Sie die Einstellschrauben an den Scharnieren (a, b, c), um die Türen in alle Richtungen auszurichten.

Waschtisch wackelt

Verwenden Sie die verstellbaren Füße an der Unterseite, um den Waschtisch auszurichten.

Vor der Verwendung

  • Prüfen Sie, ob alle Teile laut Packliste vorhanden sind.
  • Stellen Sie sicher, dass zwei Personen für die Montage verfügbar sind.
  • Besorgen Sie Silikon-Dichtungsmasse und Befestigungsmaterial für die Wand.
  • Reinigen Sie den Bodenbereich vor der Montage.

Technische Daten in der Praxis

Silikon-Trocknungszeit
24 Stunden nach Montage der Waschtischplatte.

Abbildungen und Diagramme

  • Diagramm 1 zeigt die Ausrichtung der Füße und die Wandbefestigung.
  • Diagramm 4 zeigt die drei Einstellschrauben an den Scharnieren.

Modellkompatibilität

  • Die Waschtischplatte ist aus Gel-beschichtetem Marmor und erfordert spezielle, nicht-saure Reinigungsmittel.
