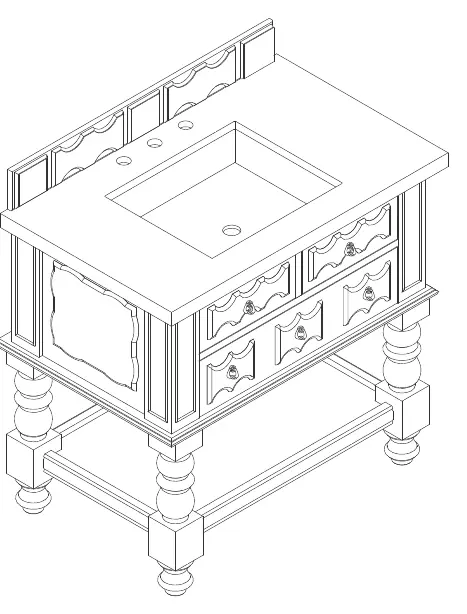

Bedienungsanleitung für James Martin Vanities 36" Castilian Waschtischunterschrank
Erfahren Sie alles über die Abmessungen, technischen Daten und Installationsvoraussetzungen des James Martin Vanities 36" Castilian Waschtischunterschranks. Detaillierte Maßzeichnungen und Materialinformationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist ein technisches Datenblatt für den James Martin Vanities 36" Castilian Waschtischunterschrank. Es enthält keine Montageanleitung für den Schrank selbst, sondern liefert alle notwendigen Maße, Materialspezifikationen und Installationsvoraussetzungen für die Planung. S. 1, 2, 3
Wichtigste Schritte
- Überprüfen Sie die Rough-In Höhe von 21-1/2 Zoll für die Sanitärinstallation. S. 1, 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Breite | 34-3/4 Zoll | Gesamtbreite des Schranks | S. 1 |
| Tiefe | 22-7/8 Zoll | Gesamttiefe des Schranks | S. 1 |
| Höhe | 32-5/8 Zoll | Gesamthöhe des Schranks | S. 1 |
Wo es im PDF steht
- Technische Daten und Materialübersicht S. 1
- Maßzeichnungen (Front und Draufsicht) S. 2
- Maßzeichnungen (Seiten- und Rückansicht) S. 3
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen, Materialbeschreibungen und detaillierte Maßzeichnungen für den James Martin Vanities 36" Castilian Waschtischunterschrank (Modelle 160-V36-ACG und 160-V36-EG). Es dient als Referenz für die Planung der Installation und die Überprüfung der Kompatibilität mit Ihrem Badezimmer.
Technische Daten und Materialien
Der Waschtischunterschrank ist aus hochwertigen Materialien gefertigt:
- Massivholz: Weicher Ahorn (Soft Maple) und Gelbpappel (Yellow Poplar).
- Furniere: Roteiche (Red Oak).
- Paneele: Sperrholz.
- Schubladen: Ausgestattet mit Vollauszug und Soft-Close-Schienen sowie Aluminium-Laminat-Einlagen.
- Hardware: ACG-Modell mit Zinklegierung in Antik-Bronze; EG-Modell mit Zinklegierung in satiniertem Nickel.
Abmessungen
Die Außenmaße des Schranks betragen:
- Breite: 34-3/4 Zoll (ca. 88,3 cm).
- Tiefe: 22-7/8 Zoll (ca. 58,1 cm).
- Höhe: 32-5/8 Zoll (ca. 82,9 cm).
- Rough-In Höhe: 21-1/2 Zoll (ca. 54,6 cm).
- Abflussloch: Passend für 1-3/4 Zoll Standardabflüsse.
Installation und Montage
Der Schrank ist für die Bodenmontage (Floor Standing) konzipiert. Bitte beachten Sie:
- Der Waschtisch wird ohne integriertes Waschbecken geliefert; optionale 3 cm starke Waschtischplatten sind separat erhältlich.
- Der Schrank verfügt über verstellbare Nivellierfüße (Adjustable Levelers), um Unebenheiten im Boden auszugleichen.
- Die Diagramme in diesem Dokument zeigen nur den Schrank; optionale Arbeitsplatten und Waschbecken sind nicht dargestellt.
Herstellerinformationen
James Martin Vanities
Praktische Hilfe
Typische Probleme
Der Schrank wird ohne Waschtischplatte geliefert. Optionale 3 cm starke Platten sind separat erhältlich.
Beachten Sie die angegebene Rough-In Höhe von 21-1/2 Zoll für die Sanitäranschlüsse.
Vor der Verwendung
- Überprüfen Sie den verfügbaren Platz im Badezimmer anhand der angegebenen Außenmaße.
- Stellen Sie sicher, dass der Boden für die Bodenmontage geeignet ist.
- Prüfen Sie die Kompatibilität Ihres Abflusses mit dem 1-3/4 Zoll Lochdurchmesser.
- Planen Sie die Sanitäranschlüsse basierend auf der Rough-In Höhe.
